دیکدر BCD به 7Segment

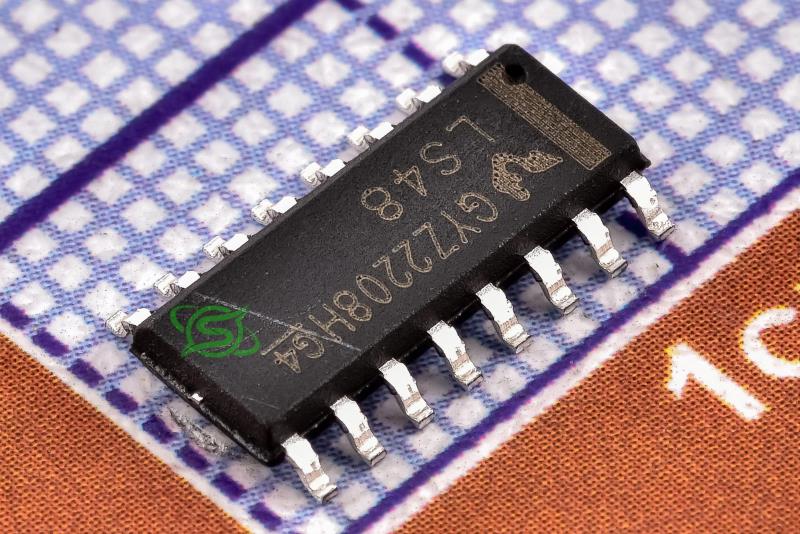

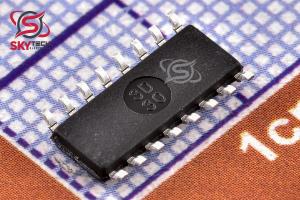

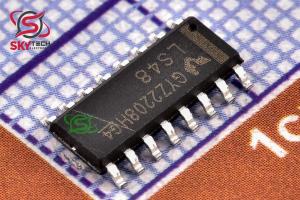

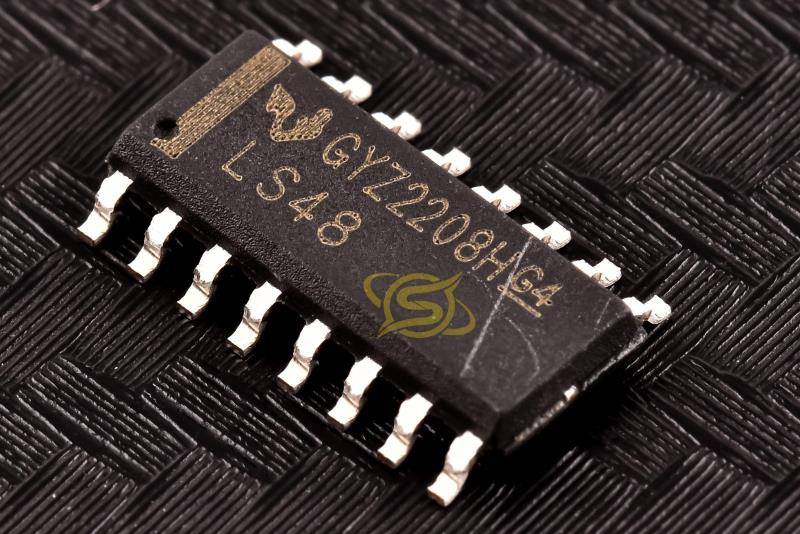

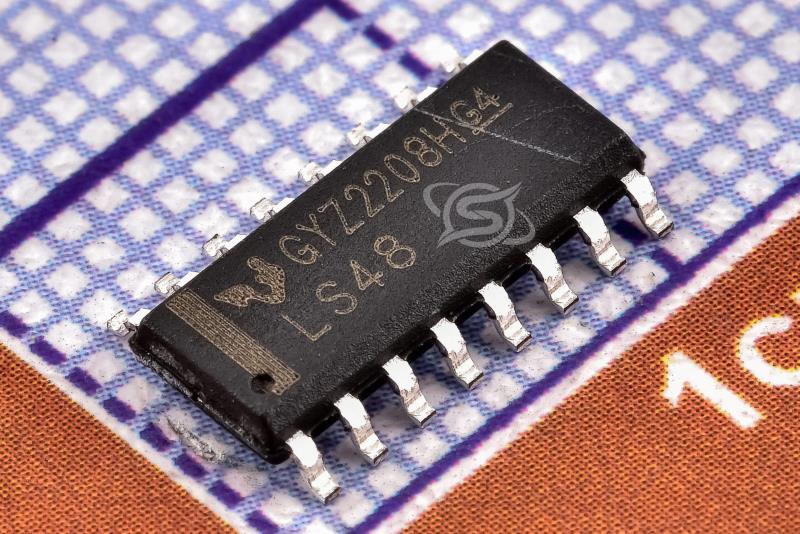

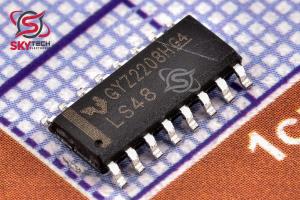

SN74LS48D
BCD TO SEVEN SEGMENT DECODERS/DRIVERS
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 811,567 ریال
قیمت عمده 773,378 ریال (10 به بالا)
قیمت ویژه 758,102 ریال (100 به بالا)
قیمت فوق العاده750,465 ریال (1000 به بالا)
 قیمت تک فروشی 0.744 تتر با تخفیف
4.073.883.83.76
|
توضیحات
he SN54 /74LS48 يک رسيور BCD به 7-Segment است که از گيت هاي NAND، بافرهاي ورودي و هفت گيت AND-OR-INVERT تشکيل شده است. هفت گيت NAND و يک درايور به صورت جفت به هم متصل شده اند تا داده هاي BCD و مکمل آن را براي هفت گيت رمزگشايي AND-OR-INVERT در دسترس قرار دهند. گيت NAND باقيمانده و سه بافر ورودي، تست لامپ، ورودي خالي/ورودي موج دار را براي LS48 ارائه مي دهند. مدار 4 بيت باينري-کد-اعشاري (BCD) را مي پذيرد و بسته به وضعيت ورودي هاي کمکي، اين داده ها را رمزگشايي مي کند تا اجزاي ديگر را هدايت کند. سطوح خروجي منطق مثبت نسبي، و همچنين شرايط مورد نياز در ورودي هاي کمکي، در جداول صدق نشان داده شده است. مدار LS48 داراي کنترل خودکار صفر لبه جلويي و/يا انتهايي (RBI و RBO) است. تست لامپ (LT) ممکن است هر زماني که گره BI/RBO بالا باشد فعال شود. هر دو دستگاه داراي يک ورودي خالي (BI) هستند که مي تواند براي کنترل شدت لامپ با تغيير فرکانس و چرخه کاري سيگنال ورودي BI يا مهار خروجي ها استفاده شود.
Description
he SN54 /74LS48 is a BCD to 7-Segment Decoder consisting of NAND gates, input buffers and seven AND-OR-INVERT gates. Seven NAND gates and one driver are connected in pairs to make BCD data and its complement available to the seven decoding AND-OR-INVERT gates. The remaining NAND gate and three input buffers provide lamp test, blanking input/rippleblanking input for the LS48. The circuit accepts 4-bit binary-coded-decimal (BCD) and, depending on the state of the auxiliary inputs, decodes this data to drive other components. The relative positive logic output levels, as well as conditions required at the auxiliary inputs, are shown in the truth tables. The LS48 circuit incorporates automatic leading and/or trailing edge zero-blanking control (RBI and RBO). Lamp Test (LT) may be activated any time when the BI/RBO node is HIGH. Both devices contain an overriding blanking input (BI) which can be used to control the lamp intensity by varying the frequency and duty cycle of the BI input signal or to inhibit the outputs.
|
