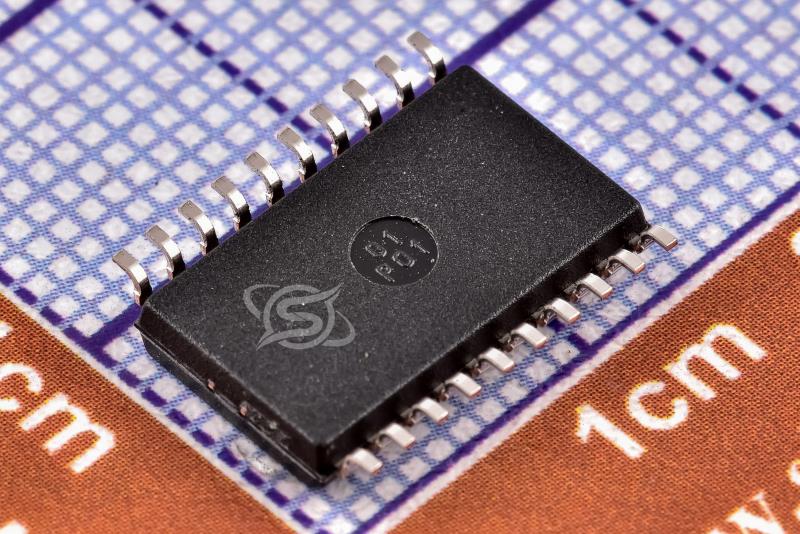

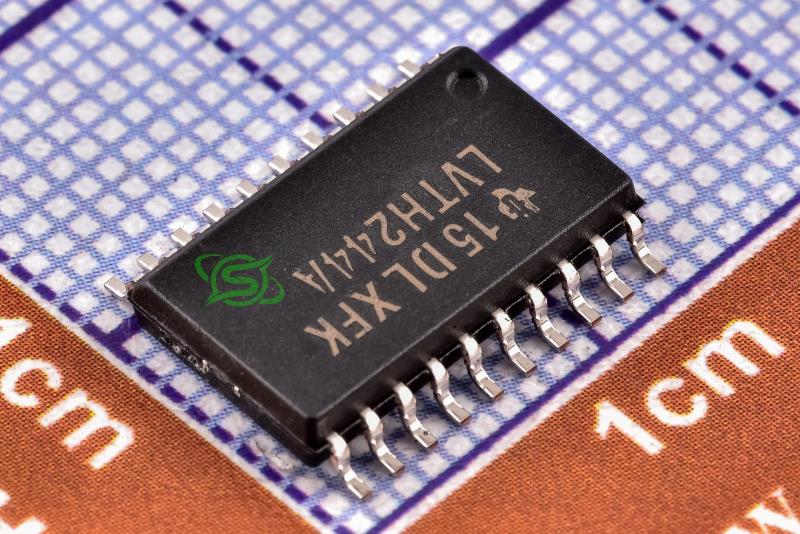

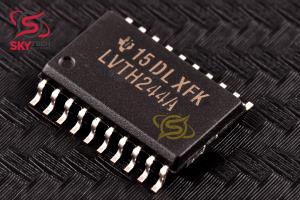

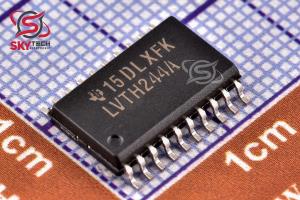

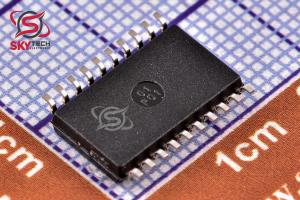

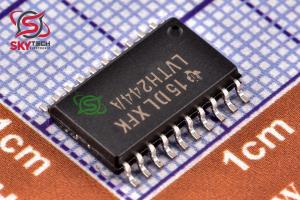

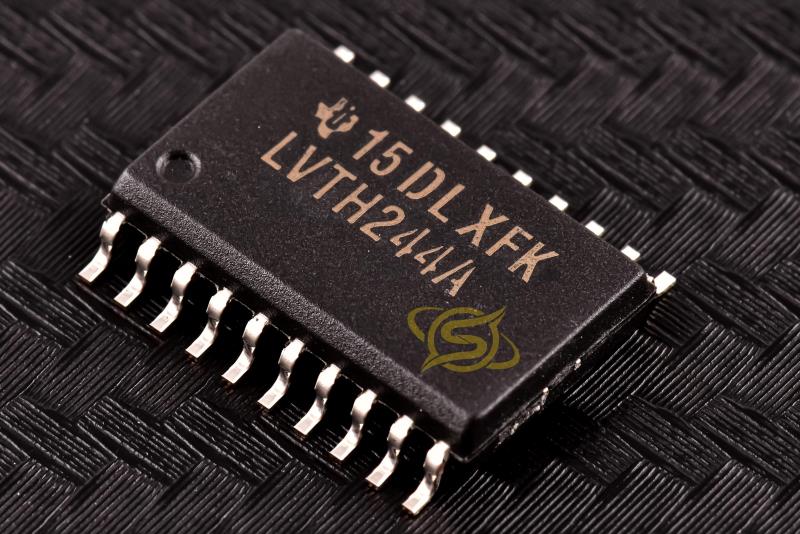

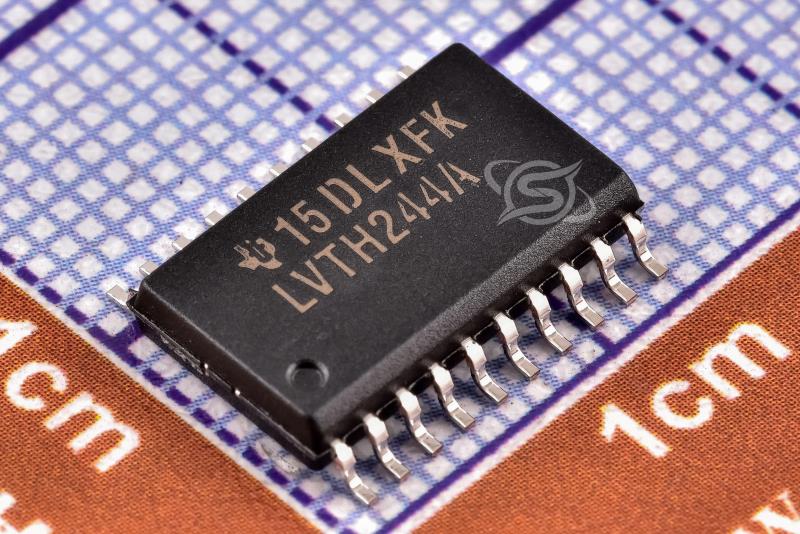

تراشه بافر 8 کاناله
SN74LVTH244ADWR
3.3V ABT OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS
کیفیت: ORIGINAL(distributor) پکیج: SOIC-20
قیمت تک فروشی 337,381 ریال
قیمت عمده 321,932 ریال (10 به بالا)
قیمت ویژه 315,753 ریال (100 به بالا)
قیمت فوق العاده312,663 ریال (1000 به بالا)
 قیمت تک فروشی 0.467 تتر با تخفیف
2.572.452.42.38
|
توضیحات
دستگاه هاي LVTH244A به عنوان دو درايور خط 4 بيتي با ورودي هاي فعال خروجي (OE) جداگانه سازماندهي شده اند. هنگامي که OE کم است، دستگاه ها داده ها را از ورودي هاي A به خروجي هاي Y ارسال مي کنند. هنگامي که OE بالا باشد، خروجي ها در حالت امپدانس بالا هستند. براي اطمينان از وضعيت امپدانس بالا در هنگام روشن يا خاموش کردن، OE بايد از طريق يک مقاومت کششي به VCC متصل شود. حداقل مقدار مقاومت توسط توانايي جريان درايور تعيين مي شود. مدار گذرگاه فعال براي نگهداري ورودي هاي داده هاي بلااستفاده يا شناور در سطح منطقي معتبر ارائه شده است. استفاده از مقاومت هاي کششي يا pulldown با مدار نگهدارنده اتوبوس توصيه نمي شود. اين دستگاه ها به طور کامل براي برنامه هاي درج گرم با استفاده از Ioff و Power-up 3-state مشخص شده اند. مدار Ioff خروجي‌ها را غيرفعال مي‌کند و از جريان برگشتي آسيب‌ديده در هنگام خاموش شدن دستگاه‌ها جلوگيري مي‌کند.
Description
The LVTH244A devices are organized as two 4-bit line drivers with separate output-enable (OE) inputs. When OE is low, the devices pass data from the A inputs to the Y outputs. When OE is high, the outputs are in the high-impedance state. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver. Active bus-hold circuitry is provided to hold unused or floating data inputs at a valid logic level. Use of pullup or pulldown resistors with the bus-hold circuitry is not recommended. These devices are fully specified for hot-insertion applications using Ioff and power-up 3-state. The Ioff circuitry disables the outputs, preventing damaging current backflow through the devices when they are powered down. The power-up 3-state circuitry places the outputs in the high-impedance state during power up and power down, which prevents driver conflict.
|
