توضیحات
TL061 يک تقويت‌کننده تک عملياتي ورودي JFET با سرعت بالا است که از JFET ولتاژ بالا و ترانزيستورهاي دوقطبي در يک مدار مجتمع يکپارچه ترکيب مي‌شود. اين دستگاه داراي نرخ‌هاي حرکت بالا، جريان‌هاي باياس و آفست ورودي کم و ضريب دماي ولتاژ آفست پايين است.تقويت‌کننده عملياتي يا آپ‌اَمپ يک تقويت‌کننده ولتاژ با بهره بسيار زياد، و معمولاً داراي دو ورودي و يک خروجي است. ورودي‌ها، تفاضلي عمل مي‌کنند، يعني اين تقويت‌کننده، تنها اختلاف ولتاژ ورودي‌ها را تقويت مي‌کند.تقويت‌کننده عملياتي، در عمل نمي‌تواند داراي همه خصوصيت‌هاي مدل ايده‌آل باشد. چرا که تقويت‌کننده عملياتي، خود از به‌هم پيوستن چند طبق تقويت‌کننده ترانزيستوري ساخته مي‌شود و ناگزير محدوديت‌هايي در بهره ولتاژ، مقاومت ورودي و جريان خروجي و … دارد. گرچه اين محدوديت‌ها، اساس طراحي‌ها بر مبناي مدل ايده‌آل را برهم نمي‌زنند و تنها نتيجه‌ها را تقريبي مي‌کنند، تقويت‌کننده‌هاي عملياتي با کارايي بالا نيز يافت مي‌شوند که در برخي خصوصيت‌ها، به مدل ايده‌آل بسيار نزديک بوده و مي‌توانند در طرح‌هاي ويژه به‌کار گرفته شوند. مثلاً تقويت‌کننده عملياتي‌اي ساخته مي‌شوند که داراي سرعت زياد، جريان خروجي زياد و مقاومت ورودي زياد هستند.
شناخت محدوديت‌هاي تقويت‌کننده عملياتي واقعي، نه تنها به درک عميق‌تر عملکرد مدارهاي طراحي شده با آن کمک مي‌کند، بلکه براي گزينش تقويت‌کننده عملياتي مناسب نيز ضروري است.
Description

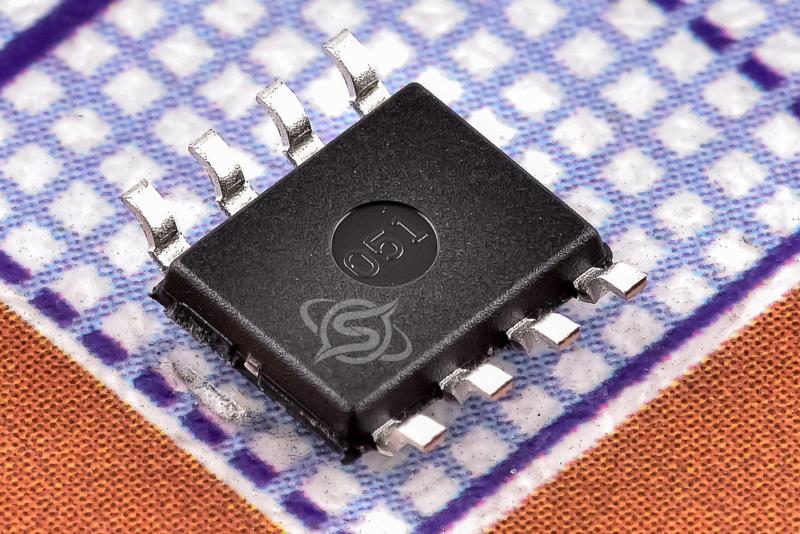

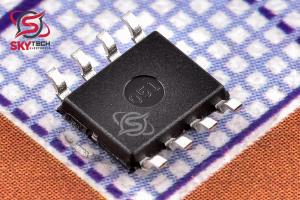

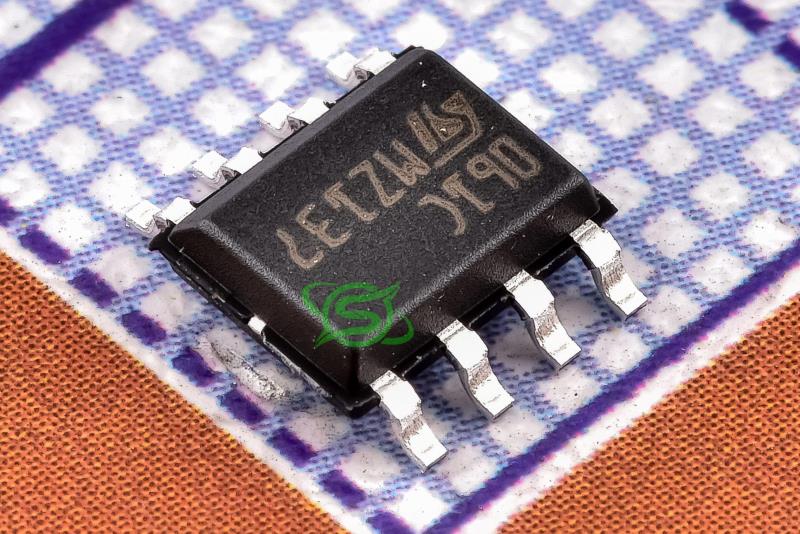

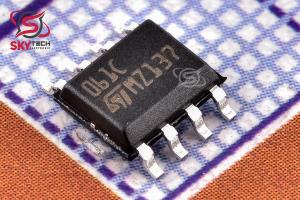

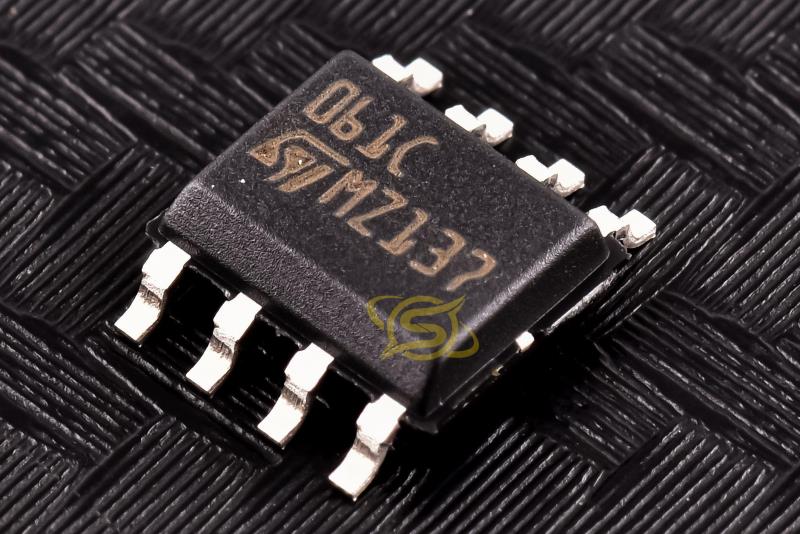

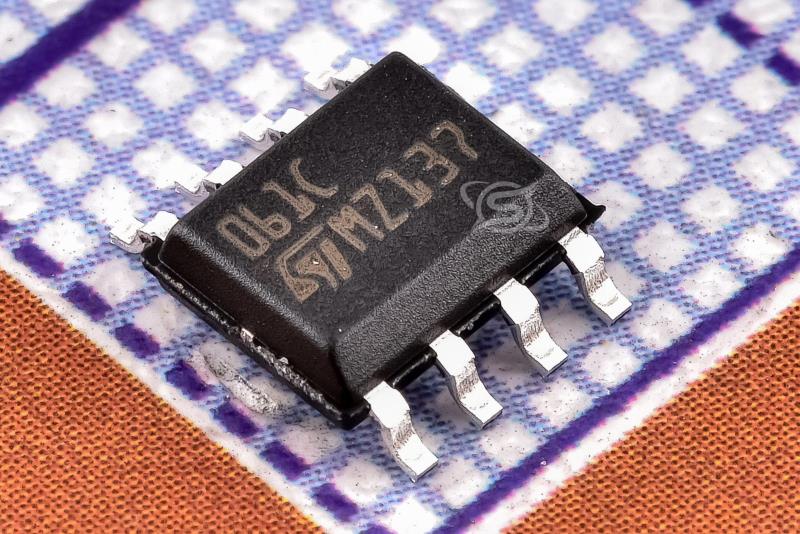

The TL061 is a high-speed JFET input single operational amplifier, that incorporates wellmatched, high-voltage JFET and bipolar transistors in a monolithic integrated circuit. The device features high slew rates, low input bias and offset currents, and low offset voltage temperature coefficient.
An operational amplifier or op-amp is a voltage amplifier with very high gain, and usually has two inputs and one output. Inputs work differentially, that is, this amplifier only amplifies the difference in voltage of the inputs. In practice, the operational amplifier cannot have all the characteristics of the ideal model. Because the operational amplifier itself is made by connecting several types of transistor amplifier and inevitably has limitations in voltage gain, input resistance and output current, etc. Although these limitations do not destroy the basis of the designs based on the ideal model and only approximate the results, high efficiency operational amplifiers are also found which are very close to the ideal model in some characteristics and can be used in special designs. For example, operational amplifiers are made that have high speed, high output current and high input resistance.
Knowing the limitations of a real operational amplifier not only helps to gain a deeper understanding of the performance of circuits designed with it, but is also essential for choosing the right operational amplifier.
|
