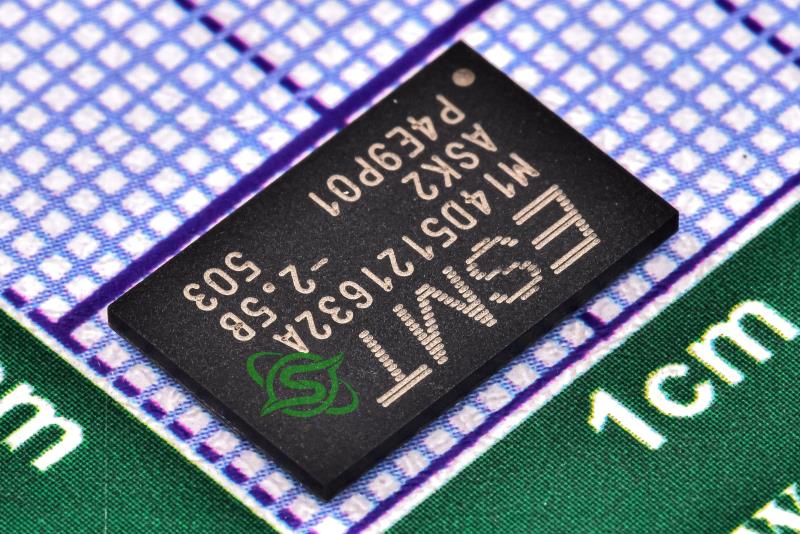

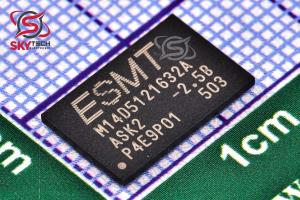

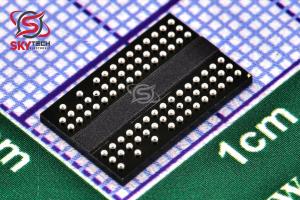

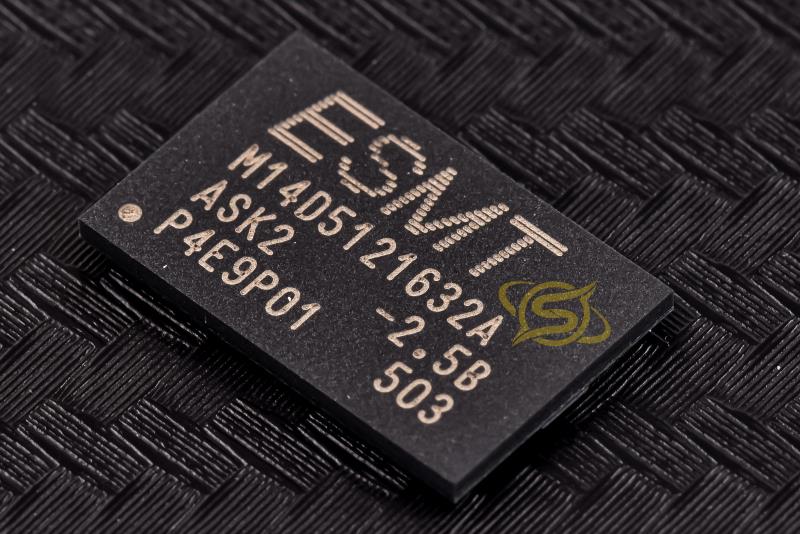

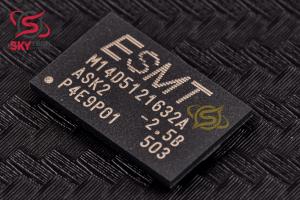

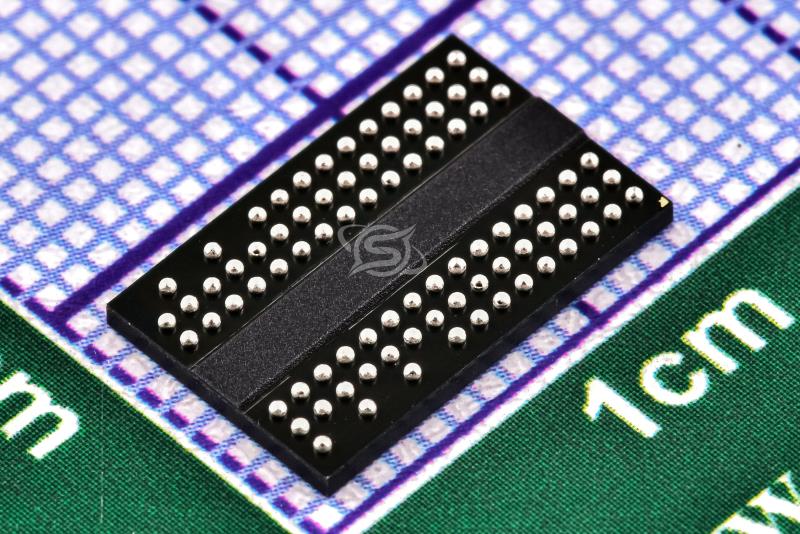

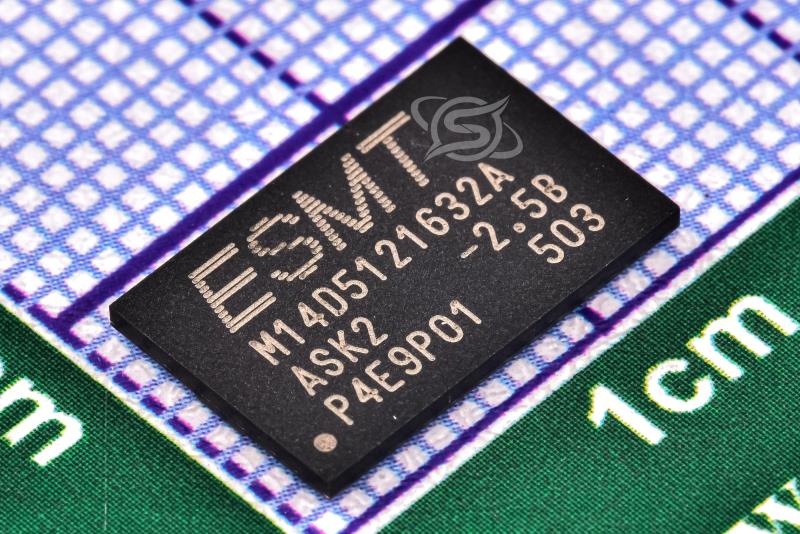

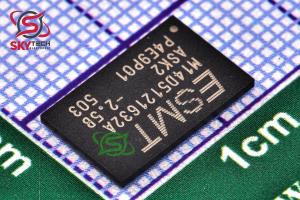

توضیحات
ثبت حالت داده ها را براي کنترل حالت هاي مختلف عملکرد DDR2 SDRAM ذخيره مي کند. اين برنامه تأخير CAS، طول انفجار، نوع انفجار، حالت تست، تنظيم مجدد DLL، WR و گزينه هاي مختلف فروشنده خاص را برنامه ريزي مي کند تا دستگاه را براي انواع برنامه هاي مختلف مفيد کند. مقدار پيش‌فرض رجيستر حالت تعريف نشده است، بنابراين براي عملکرد صحيح بايد پس از Power-Up، رجيستر حالت نوشته شود. رجيستر حالت با بيان LOW در CS، RAS، CAS، WE، BA0 و BA1 نوشته مي‌شود (دستگاه بايد قبل از نوشتن در رجيستر حالت در تمام پيش‌شارژ بانکي با CKE بالا باشد). وضعيت پين‌هاي آدرس A0~A12 در همان چرخه CS، RAS، CAS، WE، BA0 و BA1 در حالت LOW در رجيستر حالت نوشته مي‌شود. زمان tMRD براي تکميل عمليات نوشتن در رجيستر حالت مورد نياز است. محتويات رجيستر حالت را مي توان با استفاده از همان فرمان و الزامات چرخه ساعت در طول عمليات عادي تا زماني که همه بانک ها در حالت بيکار هستند تغيير داد.
Description
The mode register stores the data for controlling the various operating modes of DDR2 SDRAM. It programs CAS latency, burst length, burst type, test mode, DLL reset, WR and various vendor specific options to make the device useful for variety of different applications. The default value of the mode register is not defined, therefore the mode register must be written after Power-Up for proper operation. The mode register is written by asserting LOW on CS, RAS , CAS , WE , BA0 and BA1 (The device should be in all bank Precharge with CKE already high prior to writing into the mode register). The state of address pins A0~A12 in the same cycle as CS, RAS , CAS , WE , BA0 and BA1 going LOW are written in the mode register. The tMRD time is required to complete the write operation to the mode register. The mode register contents can be changed using the same command and clock cycle requirements during normal operation as long as all banks are in the idle state.
|
