گیت منطقی NOR

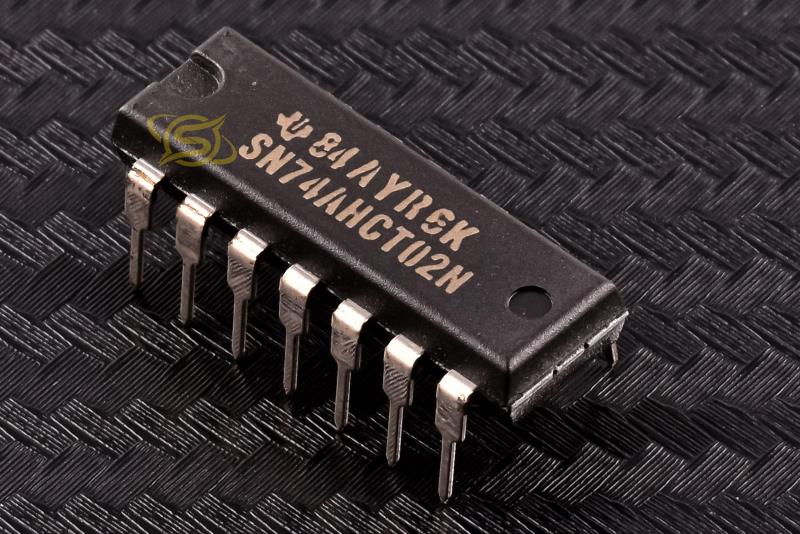

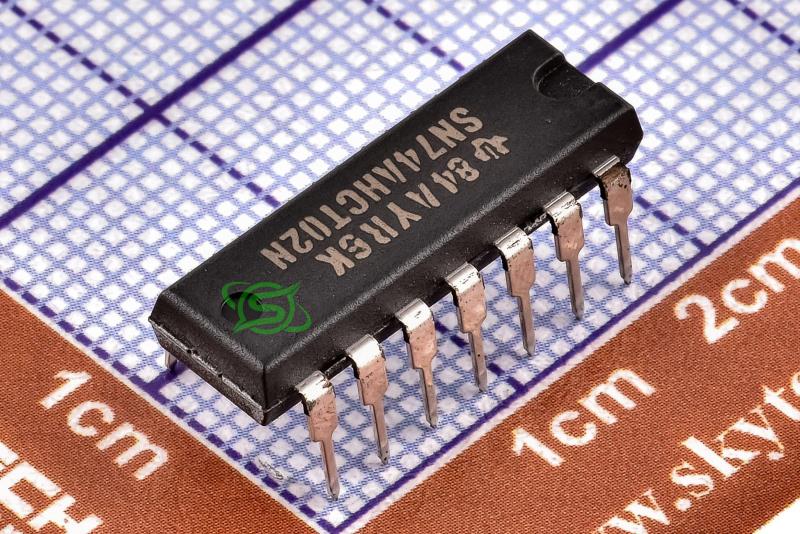

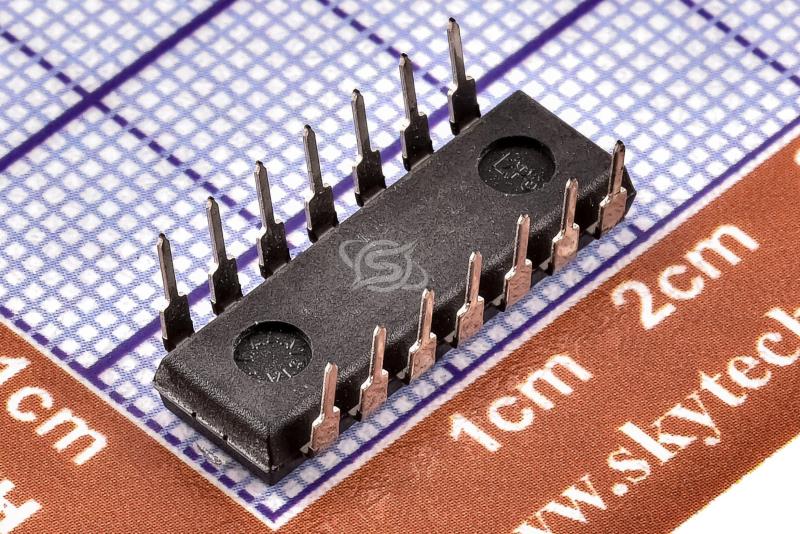

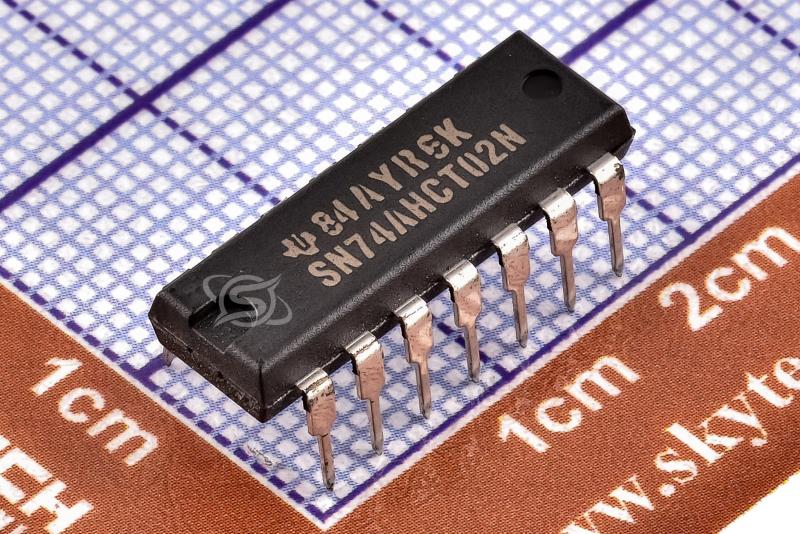

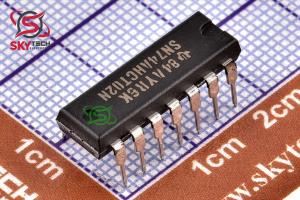

SN74AHCT02N
Quadruple 2-Input Positive-NOR Gates
کیفیت: ORIGINAL(distributor) پکیج: PDIP-14
قیمت تک فروشی 571,450 ریال
قیمت عمده 546,250 ریال (10 به بالا)
قیمت ویژه 536,170 ریال (100 به بالا)
قیمت فوق العاده531,130 ریال (1000 به بالا)
 قیمت تک فروشی 0.842 تتر با تخفیف
4.724.54.414.37
|
توضیحات
اين دستگاه شامل چهار گيت NOR 2 ورودي مستقل است. هر گيت تابع Boolean Y = A + B را در منطق مثبت انجام مي دهد. در اين برنامه، SN74HC02 براي ايجاد يک چفت SR فعال-پايين استفاده مي شود. دو گيت اضافي را مي توان براي دومين چفت SR فعال-پايين استفاده کرد که به صورت جداگانه براي عملکرد منطقي آنها استفاده مي شود، يا ورودي ها را مي توان به زمين متصل کرد و هر دو کانال را بدون استفاده رها کرد. اين دستگاه براي هدايت LED نشانگر دستکاري و ارائه يک بيت داده به کنترل کننده سيستم استفاده مي شود. هنگامي که سوئيچ دستکاري خروجي LOW را نشان مي دهد، خروجي Q بالا مي شود. اين خروجي تا زماني که کنترل کننده سيستم رويداد را آدرس دهي کند و سيگنال LOW را به ورودي R ارسال کند HIGH باقي مي ماند که خروجي Q را به LOW برمي گرداند.
Description
This device contains four independent 2-input NOR gates. Each gate performs the Boolean function Y = A + B in positive logic.In this application, the SN74HC02 is used to create an active-low SR latch. The two additional gates can be used for a second active-low SR latch, individually used for their logic function, or the inputs can be grounded and both channels left unused. This device is used to drive the tamper indicator LED and provide one bit of data to the system controller. When the tamper switch outputs LOW, the output Q becomes HIGH. This output remains HIGH until the system controller addresses the event and sends a LOW signal to the R input which returns the Q output back to LOW.
|
