شمارنده 8 بیتی

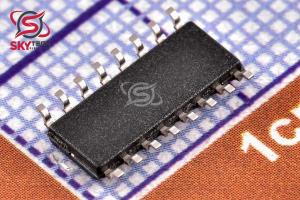

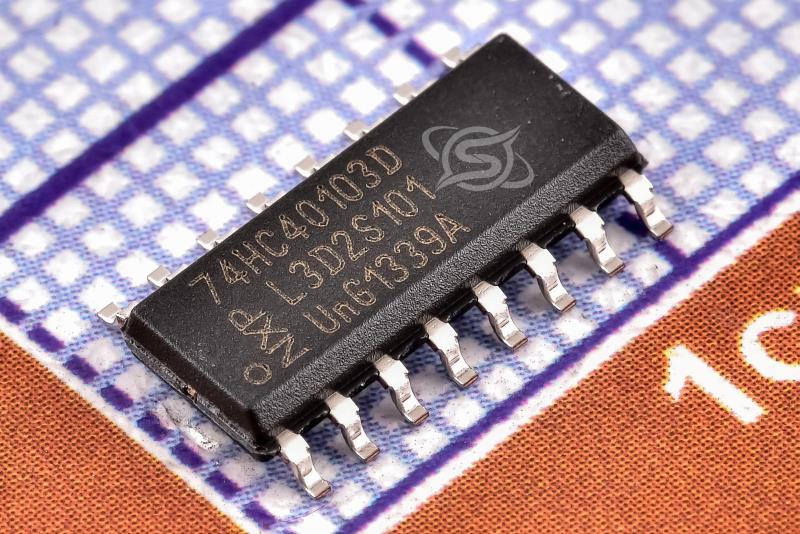

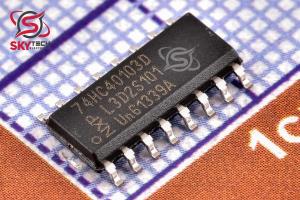

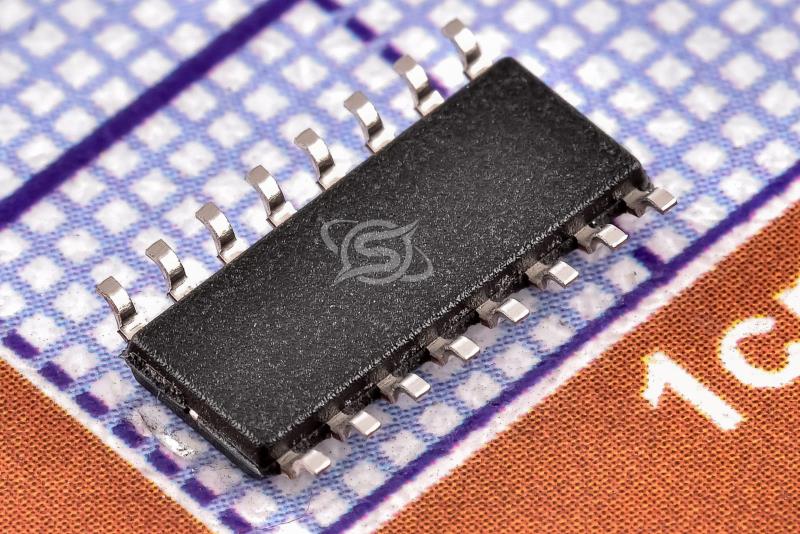

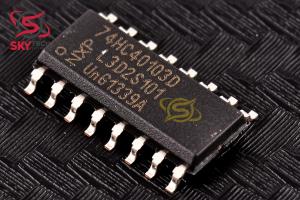

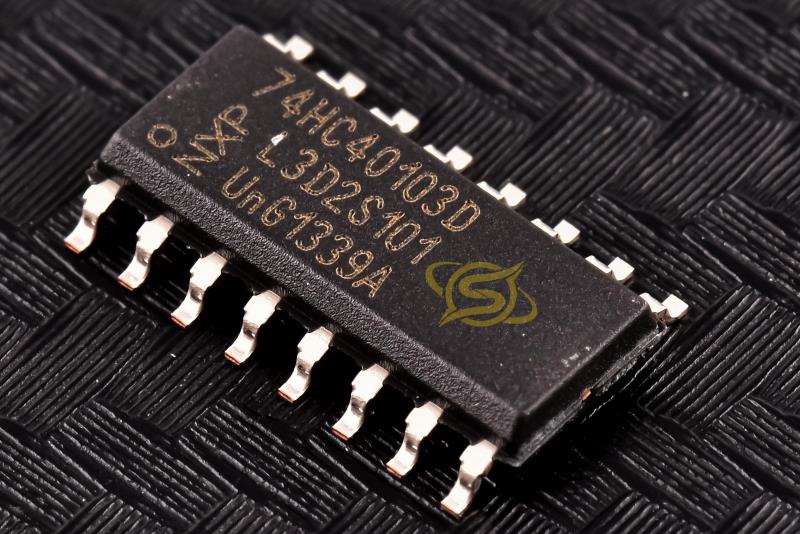

74HC40103D
8Bit synchronous binary downc ounter
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 337,691 ریال
قیمت عمده 321,975 ریال (10 به بالا)
قیمت ویژه 315,689 ریال (100 به بالا)
قیمت فوق العاده312,545 ریال (1000 به بالا)
 قیمت تک فروشی 0.479 تتر با تخفیف
2.62.482.432.4
|
توضیحات
74HC40103 يک شمارنده همگام 8 بيتي است. داراي ورودي هاي کنترلي براي فعال يا غيرفعال کردن ساعت (CP)، براي پاک کردن شمارنده تا حداکثر تعداد آن و براي از پيش تنظيم کردن شمارنده به صورت همزمان يا ناهمزمان. در عملکرد عادي، شمارنده با يک شمارش در هر انتقال مثبت ساعت (CP) کاهش مي يابد. هنگامي که ورودي فعال ترمينال (TE) HIGH باشد، شمارش متوقف مي شود. خروجي شمارش ترمينال (TC) زماني که شمارش به صفر مي رسد در صورتي که TE کم باشد، LOW مي شود و براي يک دوره کلاک کامل LOW باقي مي ماند. هنگامي که ورودي فعال از پيش تنظيم شده همزمان (PE) LOW است، داده ها در ورودي جم (P0 تا P7) بدون توجه به وضعيت TE در زمان گذار ساعت مثبت بعدي در شمارنده کلاک مي شوند.
Description
The 74HC40103 is an 8-bit synchronous down counter. It has control inputs for enabling or disabling the clock (CP), for clearing the counter to its maximum count and for presetting the counter either synchronously or asynchronously. In normal operation, the counter is decremented by one count on each positive-going transition of the clock (CP). Counting is inhibited when the terminal enable input (TE) is HIGH. The terminal count output (TC) goes LOW when the count reaches zero if TE is LOW, and remains LOW for one full clock period. When the synchronous preset enable input (PE) is LOW, data at the jam input (P0 to P7) is clocked into the counter on the next positive-going clock transition regardless of the state of TE.
|
