مترجم سطح ولتاژ

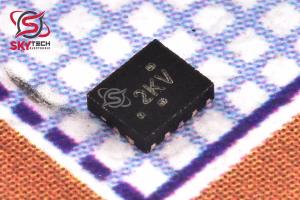

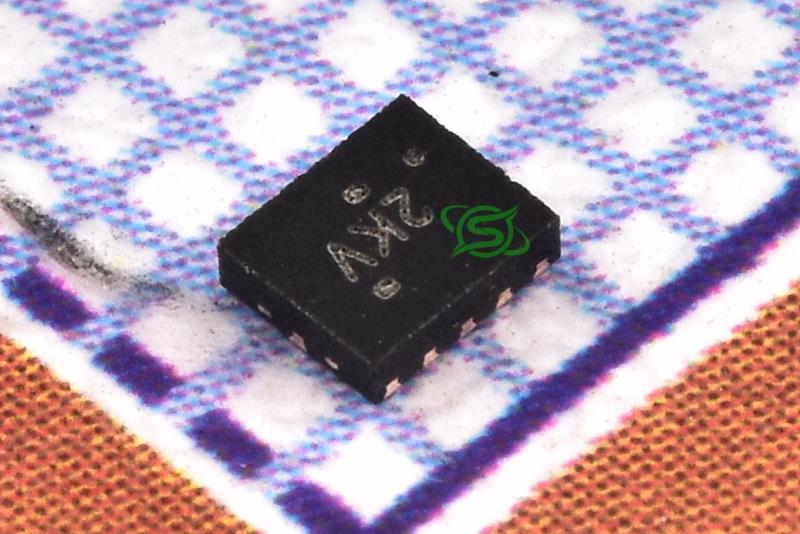

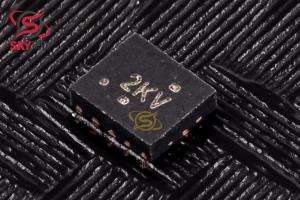

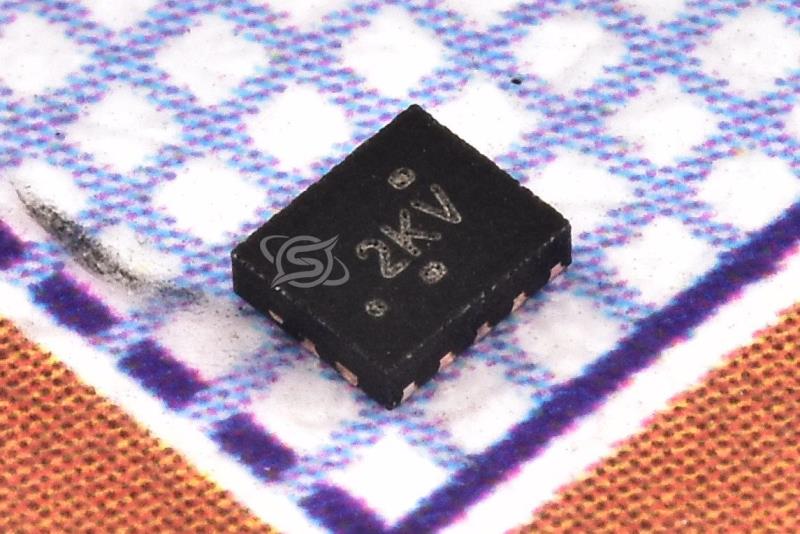

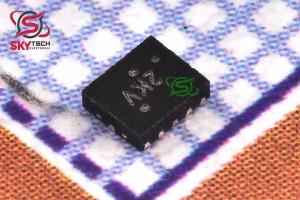

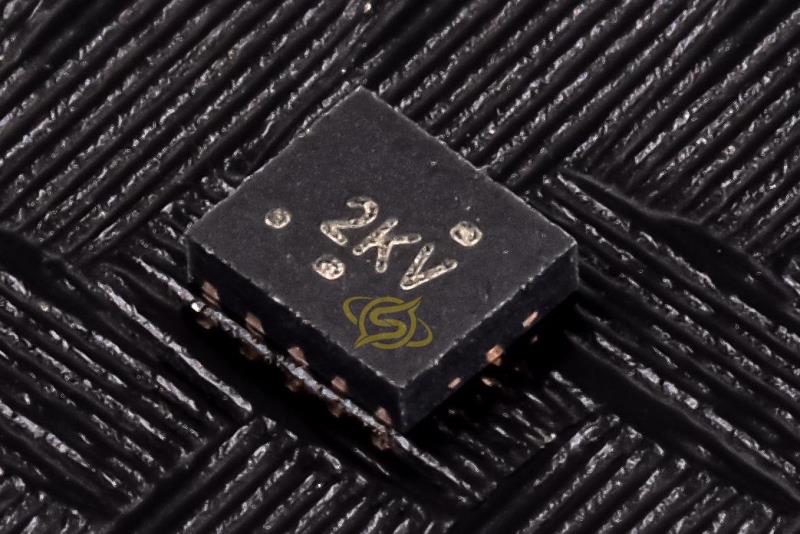

TXB0104RUTR
4Bit Bidirectional Voltage-Level Translator With Automatic Direction Sensing and ±15-kV ESD Protection

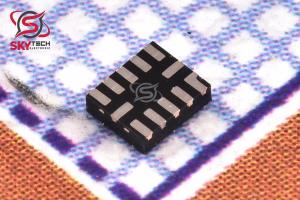

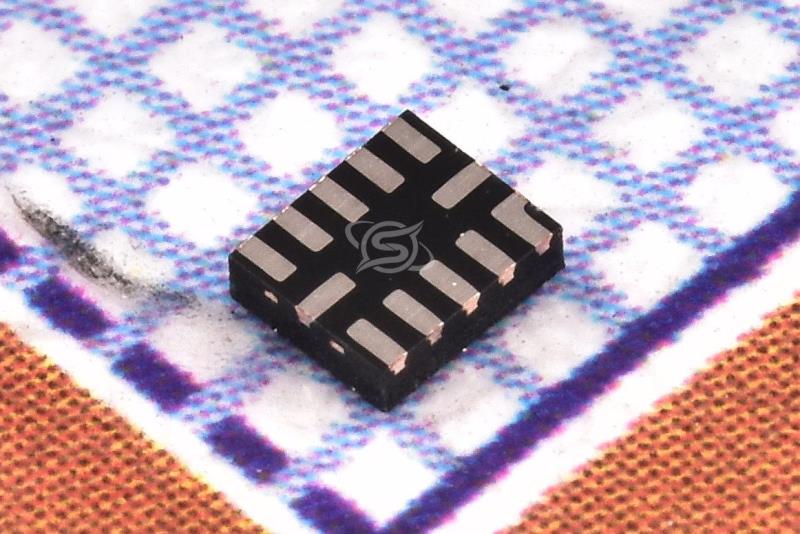

کیفیت: ORIGINAL(distributor) پکیج: UQFN-12
قیمت تک فروشی 402,770 ریال
قیمت عمده 383,728 ریال (10 به بالا)
قیمت ویژه 376,111 ریال (100 به بالا)
قیمت فوق العاده372,302 ریال (1000 به بالا)
 قیمت تک فروشی 0.557 تتر با تخفیف
3.092.942.882.85
|
توضیحات
اين مترجم غير معکوس 4 بيتي TXB0104 از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. پورت A براي رديابي VCCA طراحي شده است. VCCA هر ولتاژ تغذيه از 1.2 ولت تا 3.6 ولت را مي پذيرد. پورت B براي رديابي VCCB طراحي شده است. VCCB هرگونه ولتاژ عرضه را از 1.65 ولت تا 5.5 ولت مي پذيرد. اين امکان ترجمه دو طرفه با ولتاژ جهاني بين هر يک از 1.2-V ، 1.5- V ، 1.8-V ، 2.5-V ، 3.3-V و ولتاژ 5 ولت را فراهم مي کند. گره ها VCCA نبايد از VCCB تجاوز کند. وقتي ورودي OE کم است، همه خروجي ها در حالت امپدانس بالا قرار مي گيرند. براي اطمينان از وضعيت افزايش يافته در حين قدرت بالا يا پايين آمدن ، OE بايد از طريق يک مقاومت در برابر Pulldown به GND گره خورده باشد ، قابليت منابع فعلي راننده حداقل مقدار مقاومت را تعيين مي کند. دستگاه TXB0104 طوري طراحي شده است که مدار ورودي OE توسط VCCA تامين مي شود. اين دستگاه به طور کامل براي برنامه هاي خاموش کردن جزئي با استفاده از I OFF مشخص شده است. مدار I OFF خروجي ها را غيرفعال مي کند که از آسيب رساندن جريان برگشتي به دستگاه در هنگام خاموش شدن دستگاه جلوگيري مي کند.
Description
This TXB0104 4-bit noninverting translator uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 V to 3.6 V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 V to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.2-V, 1.5- V, 1.8-V, 2.5-V, 3.3-V, and 5-V voltage nodes. VCCA must not exceed VCCB. When the OE input is low, all outputs are placed in the high-impedance state. To ensure the high-impedance state during power up or power down, OE must be tied to GND through a pulldown resistor The current sourcing capability of the driver determines the minimum value of the resistor. The TXB0104 device is designed so the OE input circuit is supplied by VCCA. This device is fully specified for partial powerdown applications using I OFF. The I OFF circuitry disables the outputs, which prevents damaging current backflow through the device when the device is powered down.
|
