شیفت رجیستر

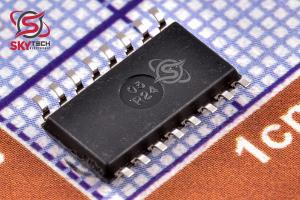

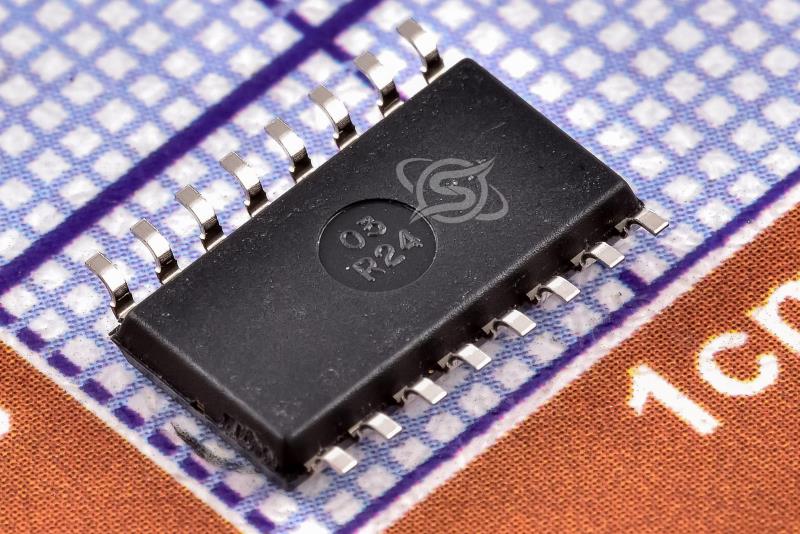

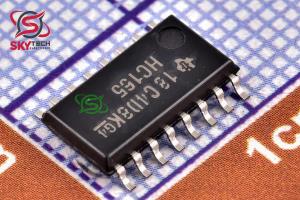

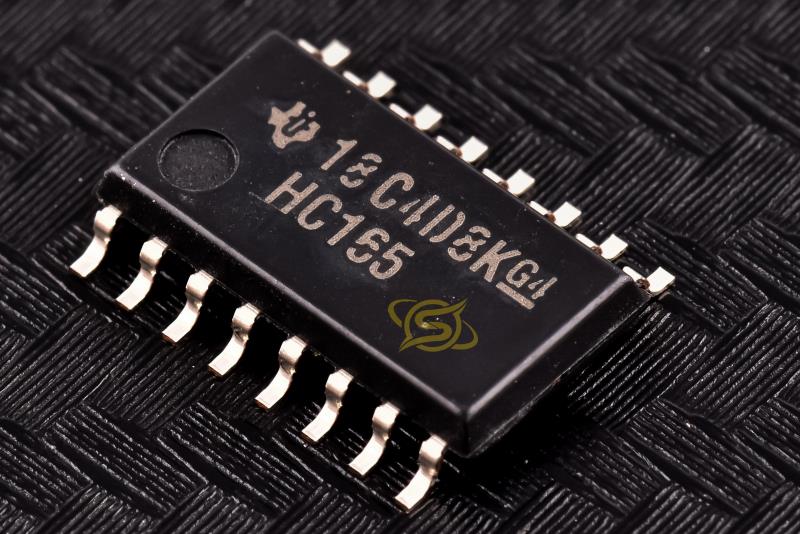

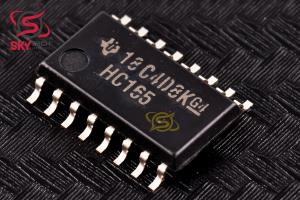

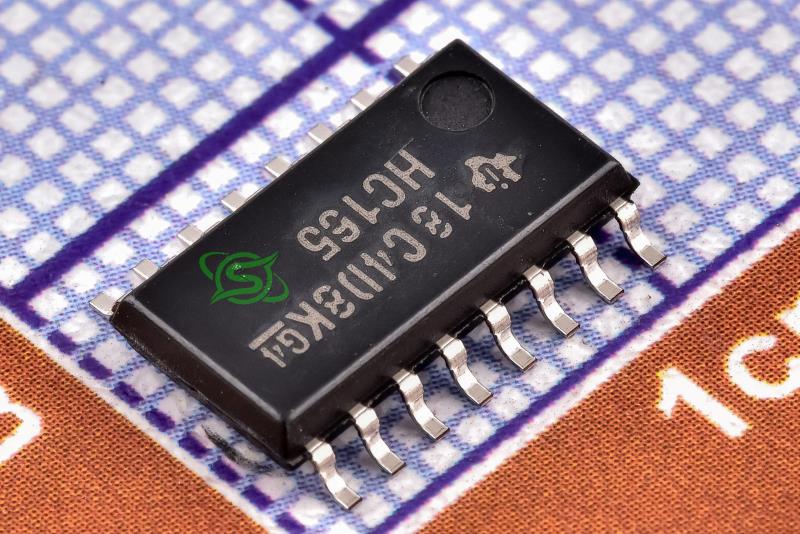

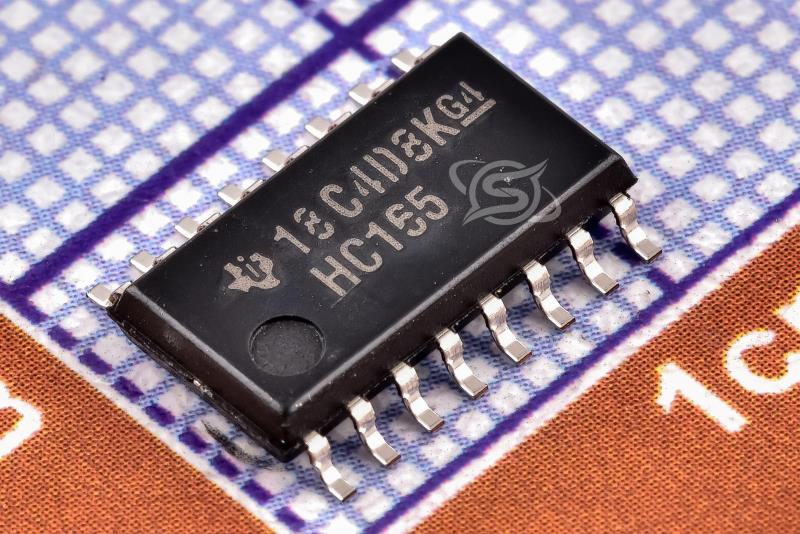

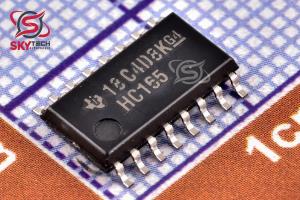

SN74HC165NSR
8Bit Parallel-Load Shift Registers
کیفیت: ORIGINAL(distributor) پکیج: SO-16
قیمت تک فروشی 184,315 ریال
قیمت عمده 171,867 ریال (10 به بالا)
قیمت ویژه 168,880 ریال (100 به بالا)
قیمت فوق العاده167,386 ریال (1000 به بالا)
 قیمت تک فروشی 0.262 تتر با تخفیف
1.291.191.161.15
|
توضیحات
دستگاه‌هاي SNX4HC165، رجيسترهاي شيفت بار موازي 8 بيتي هستند که هنگام کلاک، داده‌ها را به سمت يک خروجي سريال (QH) منتقل مي‌کنند. دسترسي موازي به هر مرحله توسط هشت ورودي داده مستقيم (A-H) ارائه مي‌شود که توسط يک سطح پايين در ورودي shift/load (SH/LD) فعال مي‌شوند. دستگاه هاي SNx4HC165 همچنين داراي عملکرد مهار ساعت (CLK INH) و خروجي سريال مکمل (QH) هستند.
کلاک با انتقال ورودي ساعت (CLK) از پايين به بالا انجام مي شود در حالي که SH/LD بالا نگه داشته مي شود و CLK INH پايين نگه داشته مي شود. عملکردهاي CLK و CLK INH قابل تعويض هستند. از آنجايي که CLK کم و انتقال CLK INH کم به بالا نيز کلاکينگ را انجام مي دهند، CLK INH بايد تنها زماني که CLK بالا است به سطح بالا تغيير يابد. هنگامي که SH/LD بالا نگه داشته مي شود، بارگذاري موازي مهار مي شود. در حالي که SH/LD کم است، ورودي هاي موازي به رجيستر مستقل از سطوح ورودي هاي CLK، CLK INH يا سريال (SER) فعال مي شوند.
Description
The SNX4HC165 devices are 8-bit parallel-load shift registers that, when clocked, shift the data toward a serial (QH) output. Parallel-in access to each stage is provided by eight individual direct data (A-H) inputs that are enabled by a low level at the shift/load (SH/LD) input. The SNx4HC165 devices also feature a clock-inhibit (CLK INH) function and complementary serial (QH) output.
Clocking is accomplished by a low-to-high transition of the clock (CLK) input while SH/LD is held high and CLK INH is held low. The functions of CLK and CLK INH are interchangeable. Because a low CLK and a low-to-high transition of CLK INH also accomplish clocking, CLK INH must be changed to the high level only while CLK is high. Parallel loading is inhibited when SH/LD is held high. While SH/LD is low, the parallel inputs to the register are enabled independently of the levels of the CLK, CLK INH, or serial (SER) inputs.
|
