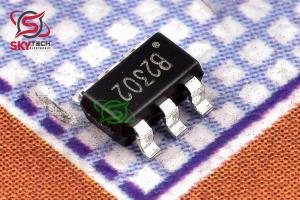

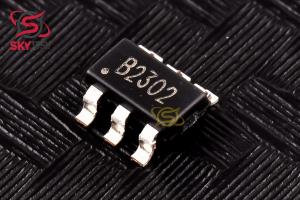

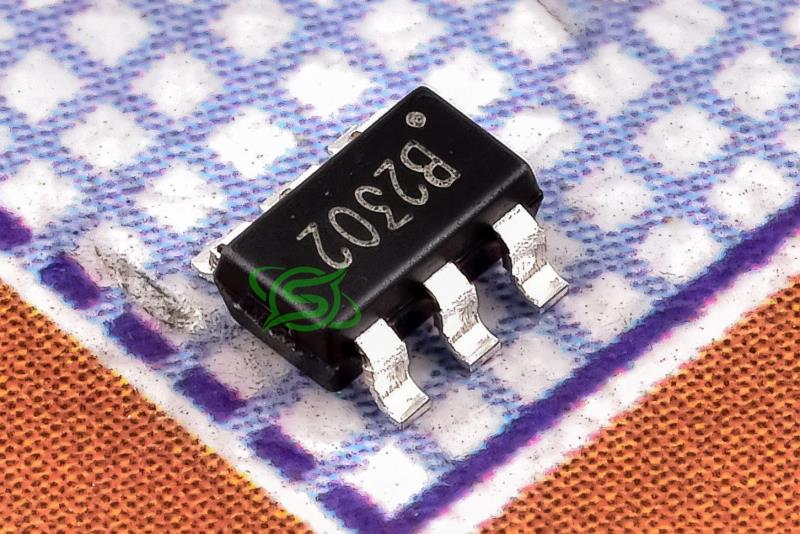

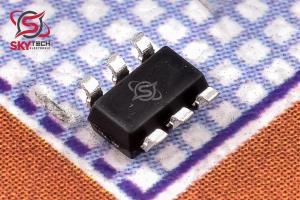

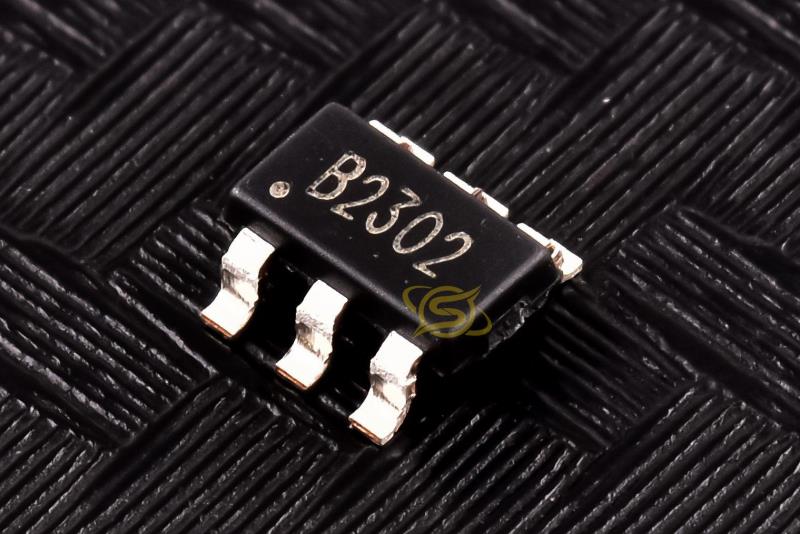

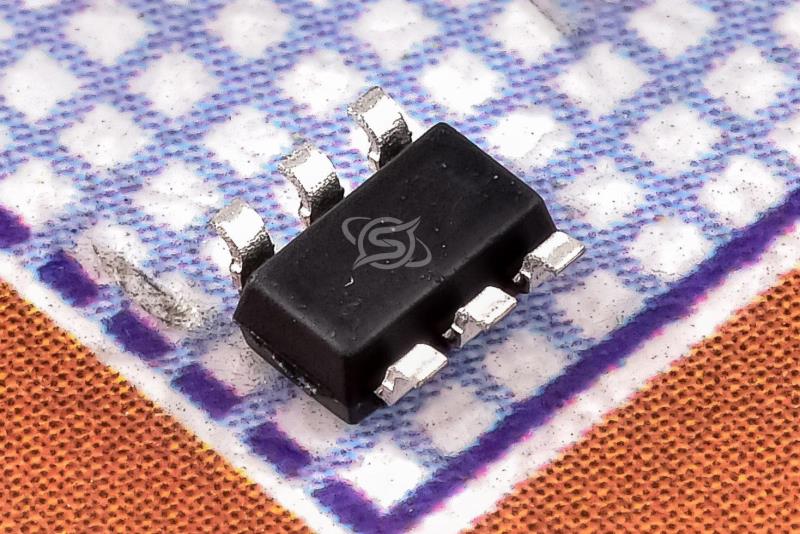

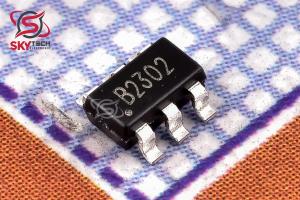

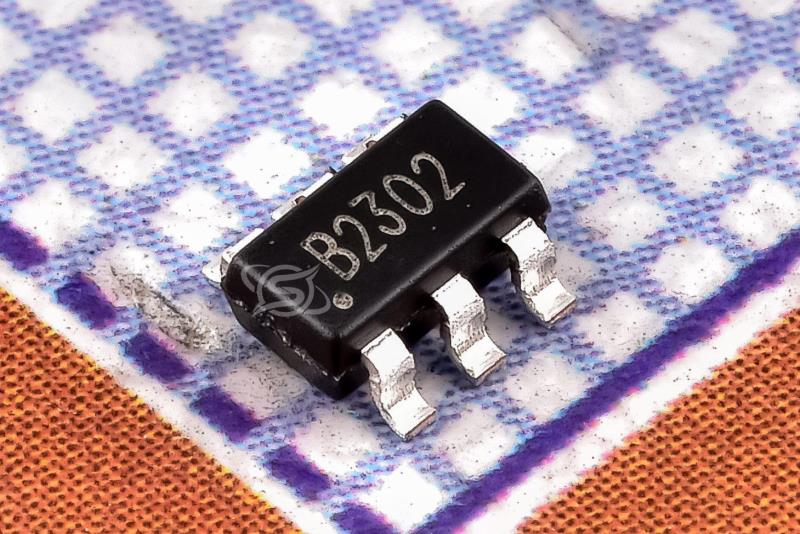

راه انداز LED

CP2123ST-B1 (B23)

Silkscreen Boost LED Driver

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-6

قیمت تک فروشی  133,967  ریال

قیمت عمده  127,680  ریال (10 به بالا)

قیمت ویژه  125,165  ریال (100 به بالا)

قیمت فوق العاده123,908  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.19  تتر با تخفیف

1.0510.980.97


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOT-23-6
نوع محصول LED Driver
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
حداقل ولتاژ ورودي -0.3     ولت
حداکثر ولتاژ ورودي 6     ولت



توضیحات

CP2123/24 يک مبدل DC/DC است که به طور خاص براي هدايت LED هاي سفيد طراحي شده است. CP2123 از فرکانس کاري تا 1.4 مگاهرتز (1 مگاهرتز براي CP2124) استفاده مي کند که امکان استفاده از اجزاي القاگر و خازن خارجي کوچک را فراهم مي کند. ال اي دي ها به صورت سري به هم متصل مي شوند که اين اطمينان را مي دهد که جريان عبوري از هر LED يکسان است و در نتيجه روشنايي ثابتي به دست مي آيد.
ولتاژ بازخورد 300 ميلي ولت باعث مي شود که توان مصرفي در مقاومت تنظيم جريان بسيار کم باشد و کارايي برنامه هاي درايور LED سفيد را تا حد امکان بهينه کند.
حداکثر جريان لوله سوئيچ CP2123/24 مي تواند به 1200 ميلي آمپر برسد و ولتاژهاي تا 40 ولت را تحمل کند. وقتي CP2123/24 توسط يک باتري ليتيوم يون تغذيه مي شود، مي تواند تا 33 LED را هدايت کند.
با افزايش ولتاژ منبع تغذيه، CP2123/24 مي تواند LED هاي بيشتري را هدايت کند، که آن را براي کاربردهاي نور پس زمينه صفحه نمايش LCD متوسط و بزرگ بسيار مناسب مي کند. CP2123/24 داراي عملکرد نرم استارت داخلي براي محدود کردن جريان هجومي در هنگام راه اندازي است.



Description

The CP2123/24 is a step-up DC/DC converter designed specifically for driving white LEDs. The CP2123 uses an operating frequency of up to 1.4MHz (1MHz for the CP2124), allowing the use of small external inductor and capacitor components. The LEDs are connected in series, which ensures that the current flowing through each LED is the same, thereby achieving consistent brightness.
The 300mV feedback voltage makes the power consumed in the current setting resistor very small, optimizing the efficiency of white LED driving applications as much as possible.
The peak current of the CP2123/24 switch tube can reach 1200mA and can withstand voltages up to 40V. When powered by a single lithium-ion battery, the CP2123/24 can drive up to 33 LEDs.
As the supply voltage increases, the CP2123/24 can drive more LEDs, making it very suitable for medium and large LCD screen backlight applications. CP2123/24 has built-in soft start function to limit the inrush current at startup.
