مترجم سطح ولتاژ

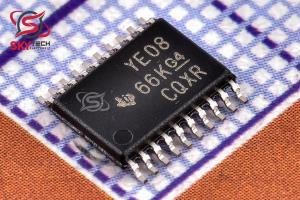

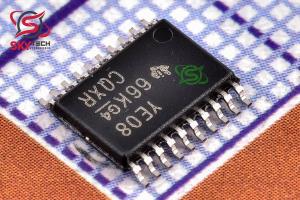

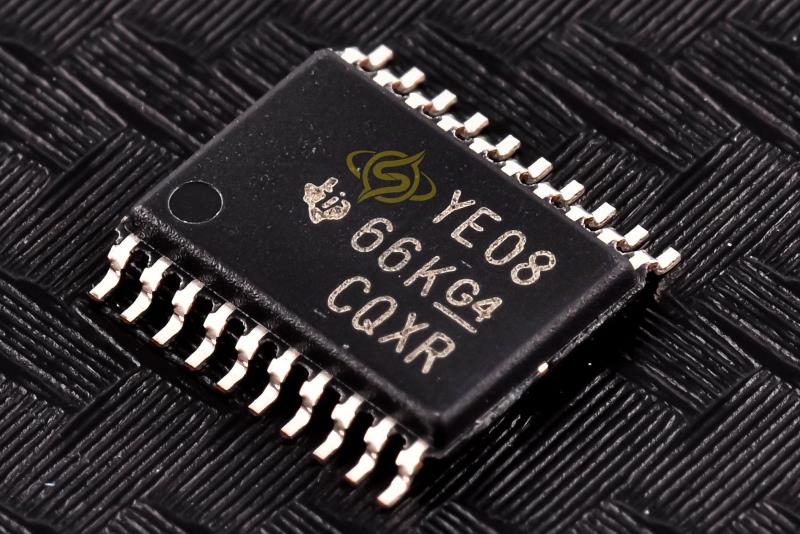

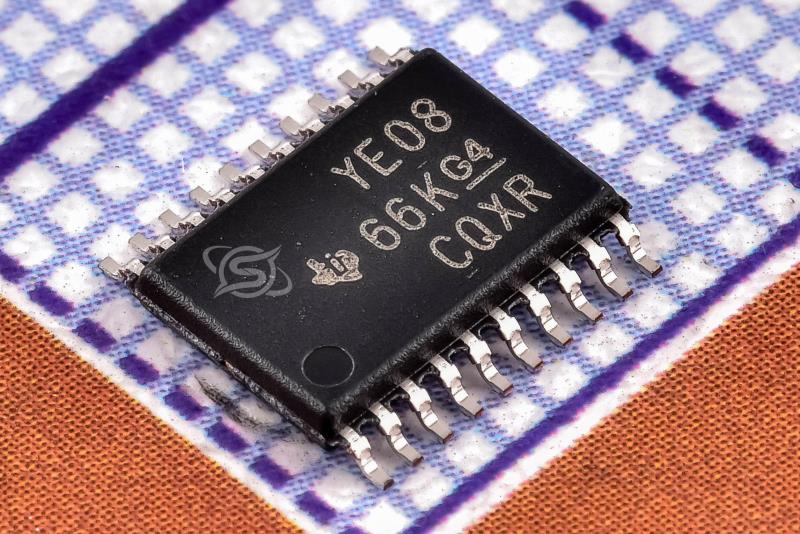

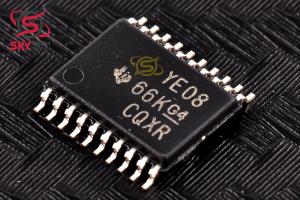

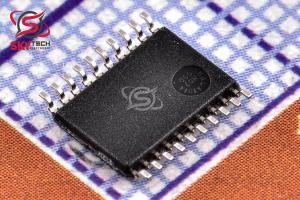

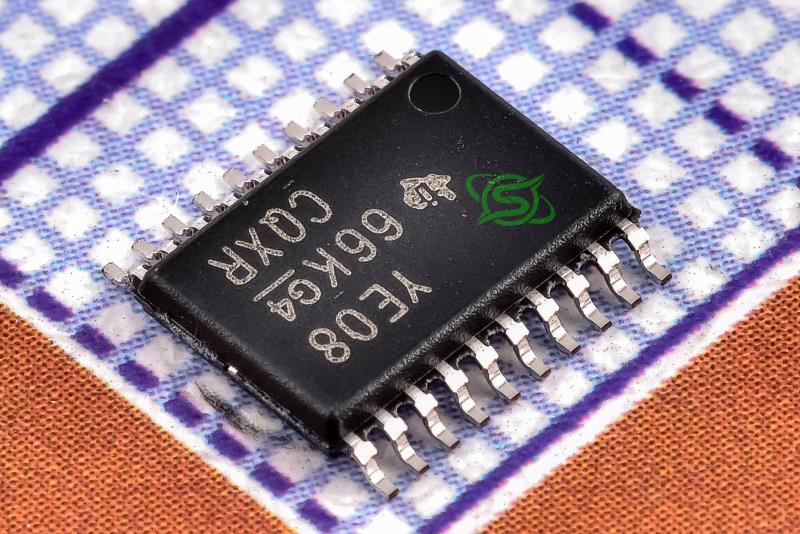

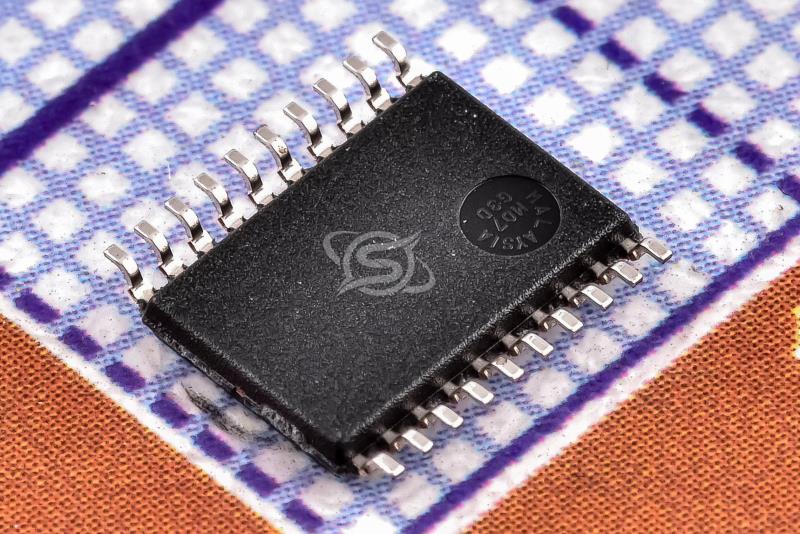

TXB0108PWR
8Bit Bidirectional Voltage-Level Translator
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-20
قیمت تک فروشی 307,888 ریال
قیمت عمده 293,429 ریال (10 به بالا)
قیمت ویژه 287,645 ریال (100 به بالا)
قیمت فوق العاده284,754 ریال (1000 به بالا)
 قیمت تک فروشی 0.371 تتر با تخفیف
2.081.981.941.92
|
توضیحات
اين مترجم 8 بيتي غير معکوس از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. پورت A براي رديابي VCCA طراحي شده است. VCCA هر ولتاژ تغذيه از 1.2 ولت تا 3.6 ولت را مي پذيرد. پورت B براي رديابي VCCB طراحي شده است. VCCB هر ولتاژ تغذيه از 1.65 ولت تا 5.5 ولت را مي پذيرد. اين امکان ترجمه دو طرفه ولتاژ پايين جهاني را بين هر يک از ولتاژهاي 1.2-V، 1.5-V، 1.8-V، 2.5-V، 3.3-V و 5-V فراهم مي کند. گره ها
VCCA نبايد از VCCB تجاوز کند. هنگامي که ورودي فعال کردن خروجي (OE) کم است، همه خروجي ها در حالت امپدانس بالا قرار مي گيرند. TXB0108 طوري طراحي شده است که مدار ورودي OE توسط VCCA تامين مي شود.
دستگاه او به طور کامل براي برنامه هاي پاور نسبي با استفاده از Ioff مشخص شده است. مدار Ioff خروجي‌ها را غيرفعال مي‌کند و از جريان برگشتي آسيب‌ديده در هنگام خاموش شدن دستگاه جلوگيري مي‌کند.
براي اطمينان از وضعيت امپدانس بالا در هنگام روشن يا خاموش کردن، OE بايد از طريق يک مقاومت کشويي به GND متصل شود. حداقل مقدار مقاومت توسط قابليت منبع جريان درايور تعيين مي شود.
Description
This 8-bit noninverting translator uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 V to 3.6 V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 V to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.2-V, 1.5- V, 1.8-V, 2.5-V, 3.3-V, and 5-V voltage nodes.
VCCA should not exceed VCCB. When the output-enable (OE) input is low, all outputs are placed in the high-impedance state. The TXB0108 is designed so that the OE input circuit is supplied by VCCA.
his device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
To ensure the high-impedance state during power-up or power-down, OE should be tied to GND through a pulldown resistor; the minimum value of the resistor is determined by the current-sourcing capability of the driver.
|
