توضیحات
EG8405 يک تقويت کننده قدرت صوتي کلاس D بدون فيلتر خروجي استريو با عملکرد ضد اعوجاج و EMI بسيار کم است. تحت شرايط ولتاژ منبع تغذيه 5 ولت، THD+N=10درصد و بار 4 اهم ، توان خروجي تا 3 وات است. در حالي که عملکرد آن با تقويت کننده کلاس AB قابل مقايسه است، بازده آن به 88درصد مي رسد. بزرگترين ويژگي EG8405 عملکرد ضد اعوجاج است که مي تواند اعوجاج سيگنال خروجي (صداي شکسته) ناشي از دامنه بيش از حد موسيقي ورودي و سيگنال هاي صوتي را شناسايي و سرکوب کند. همچنين مي تواند به طور تطبيقي ازاعوجاج ناشي از افت ولتاژ منبع تغذيه در کاربردهاي باتري جلوگيري کند. برش خروجي به طور قابل توجهي کيفيت صدا را بهبود مي بخشد، لذت موسيقي بسيار راحت ايجاد مي کند و از بلندگوها در برابر آسيب بيش از حد محافظت مي کند. با اتصال مقادير مختلف مقاومت خارجي و ظرفيت خازني به ترمينال NCN مي توان کيفيت صدا و توان خروجي آمپلي فاير را به صورت انعطاف پذير تنظيم کرد و در عين حال تراشه حالت NCN OFF را فراهم مي کند. EG8405 از فناوري منحصربه‌فرد سرکوب تابش الکترومغناطيسي (EMI) استفاده مي‌کند و عملکرد فوق‌العاده‌اي با پهناي باند کامل در تابش کم دارد. سطح تشعشع هنوز به مراتب کمتر از مقدار استاندارد FCC Part15 کلاس B بدون طراحي کمکي است، که دشواري طراحي سازگاري الکترومغناطيسي سيستم را کاهش مي دهد. EG8405 فناوري مدولاسيون ديجيتال بدون فيلتر را ادغام مي کند که مي تواند مستقيماً بلندگوها را هدايت کند و اعوجاج و نويز سيگنال هاي خروجي پالس را به حداقل برساند. تعداد کمي از اجزاي خارجي باعث صرفه جويي در فضا و هزينه سيستم مي شود که آن را براي برنامه هاي قابل حمل ايده آل مي کند. علاوه بر اين، عملکرد خاموش کردن داخلي EG8405 جريان آماده به کار را به حداقل مي رساند. همچنين عملکردهايي مانند خاموش کردن، حفاظت در برابر جريان خروجي بلندگو، محافظت در برابر دماي بيش از حد روي تراشه و محافظت در برابر ولتاژ پايين را يکپارچه مي کند.
Description

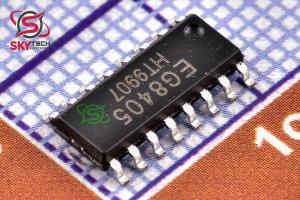

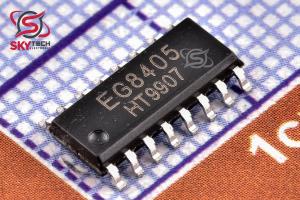

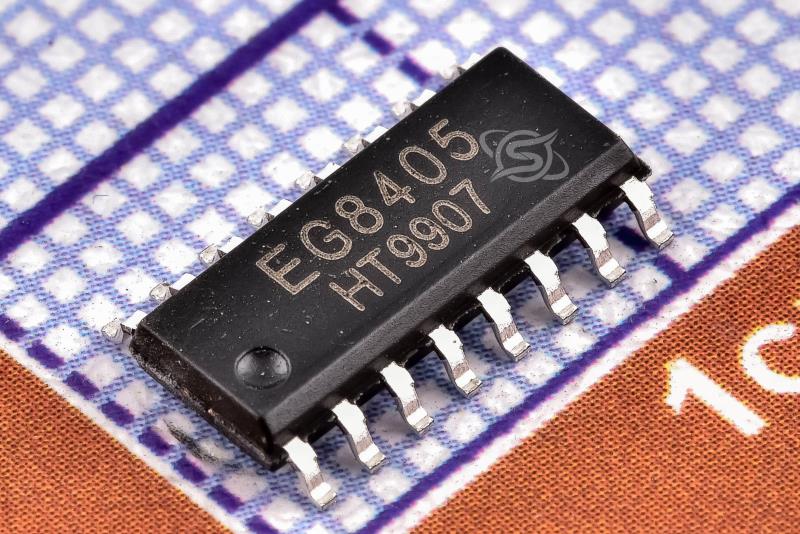

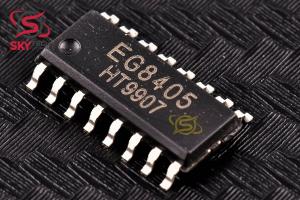

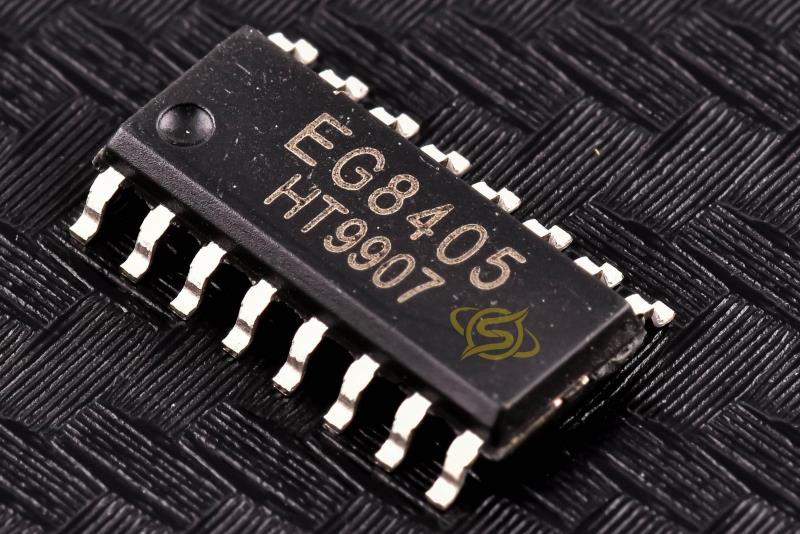

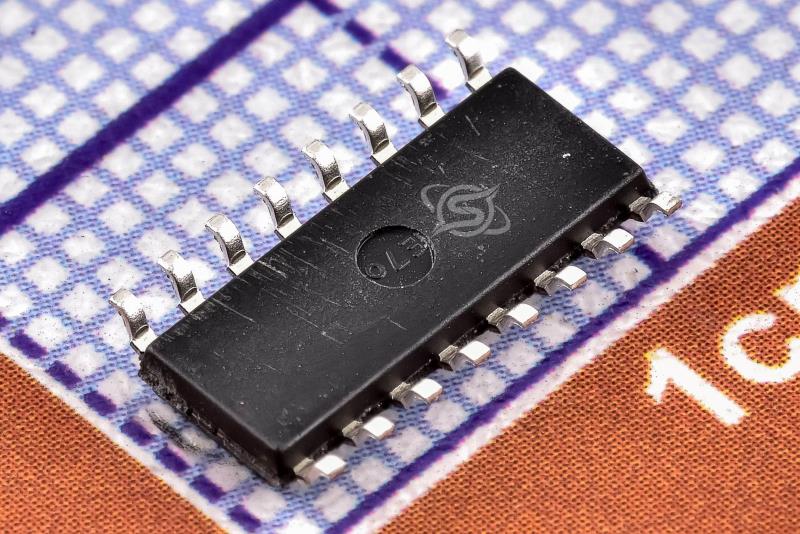

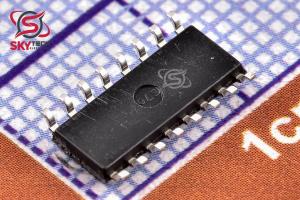

EG8405 is an unfiltered Class D audio power amplifier for stereo output with anti-distortion performance and very low EMI. Under the condition of 5V power supply voltage, THD+N=10% and 4ohm load, the output power is up to 3W. While its performance is comparable to a class AB amplifier, its efficiency reaches 88%. The biggest feature of the EG8405 is the anti-distortion function, which can detect and suppress output signal distortion (broken sound) caused by excessive amplitude of input music and audio signals. It can also adaptively avoid distortion caused by power supply voltage drop in battery applications. Output cutoff significantly improves sound quality, provides extremely comfortable musical enjoyment, and protects speakers from excessive damage. By connecting different values of external resistance and capacitance to the NCN terminal, the sound quality and output power of the amplifier can be flexibly adjusted, and at the same time, the chip provides the NCN OFF mode. The EG8405 uses unique electromagnetic radiation (EMI) suppression technology and provides excellent full-bandwidth low-radiation performance. The radiation level is still far below the standard FCC Part15 Class B value without auxiliary design, which reduces the difficulty of designing the electromagnetic compatibility of the system. The EG8405 integrates filter-free digital modulation technology that can directly drive speakers and minimize the distortion and noise of pulse output signals. Fewer external components save system space and cost, making it ideal for portable applications. Additionally, the EG8405 internal shutdown function minimizes standby current. It also integrates functions such as shutdown, speaker output current protection, on-chip over-temperature protection, and under-voltage protection.
|
