تقویت کننده صوتی کلاس D

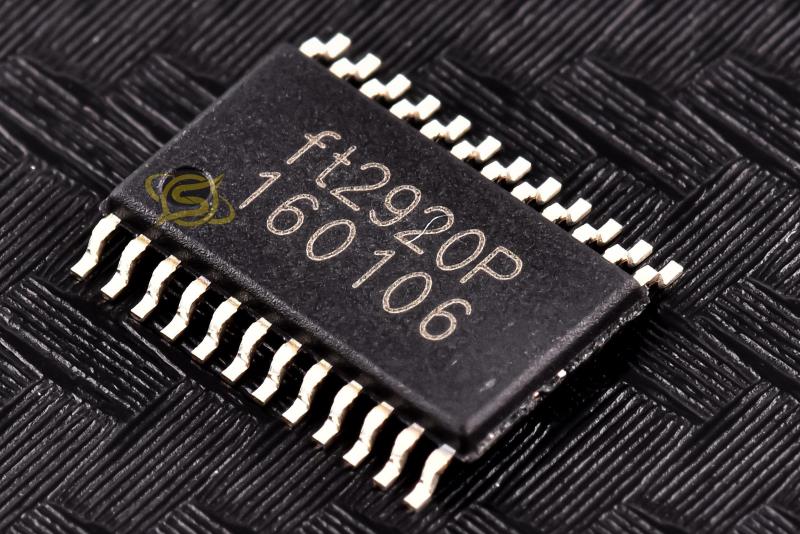

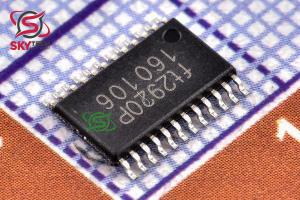

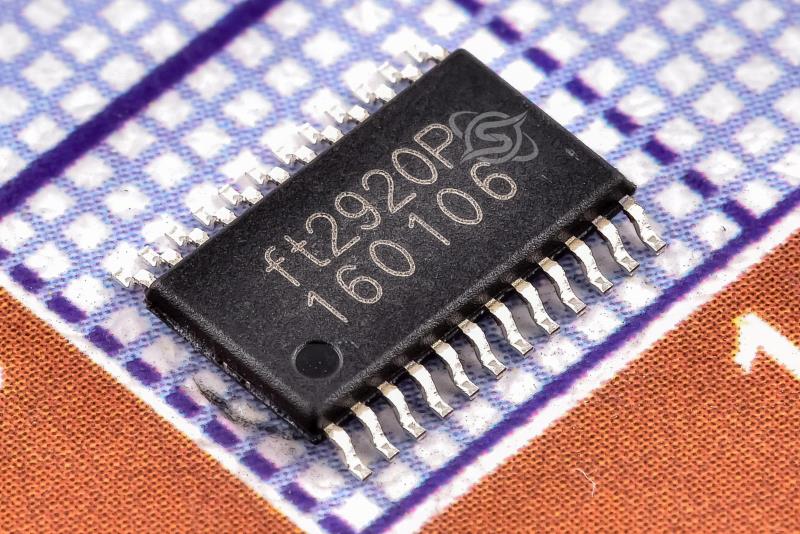

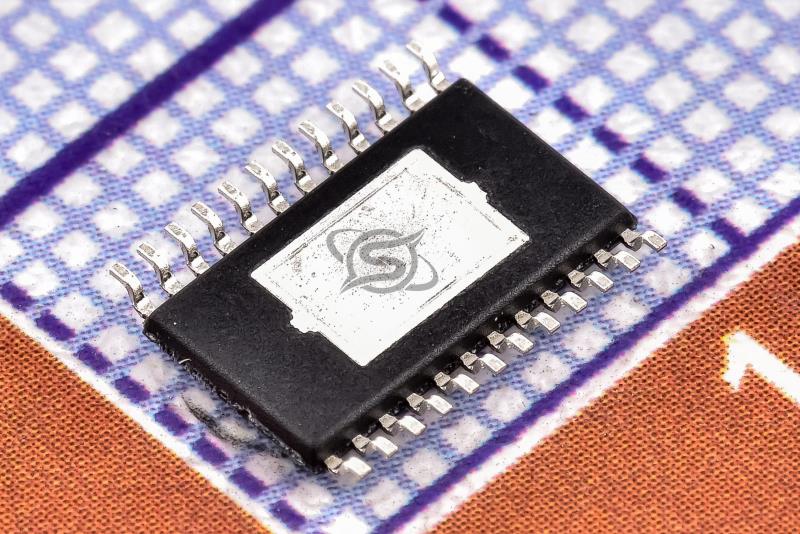

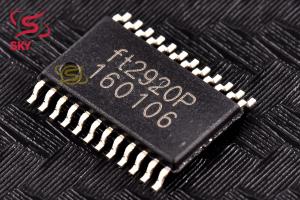

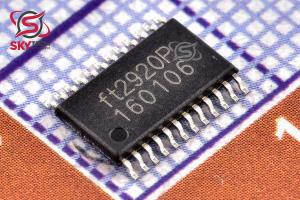

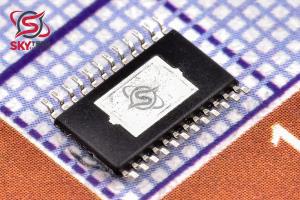

FT2920P
8W Boosted Class-G Audio Power Amplifier with Automatic Level Control & Battery Tracking AGC
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-24L
قیمت تک فروشی 664,542 ریال
قیمت عمده 633,129 ریال (10 به بالا)
قیمت ویژه 620,564 ریال (100 به بالا)
قیمت فوق العاده614,281 ریال (1000 به بالا)
 قیمت تک فروشی 0.916 تتر با تخفیف
5.094.854.754.7
|
توضیحات
ft2920 يک تقويت‌کننده قدرت صوتي کلاس G تقويت‌شده 8 واتي با کنترل سطح خودکار (ALC) و رديابي باتري AGC است. اين يک تقويت کننده صوتي کلاس-D بدون فيلتر با يک تنظيم کننده تقويت کننده چند سطحي Class-G تطبيقي دارد و با طيف وسيعي از ولتاژهاي تغذيه از 3 ولت تا 5.5 ولت کار مي کند. هنگامي که ولتاژ منبع تغذيه در 3.6 ولت است، ft2920 مي تواند توان خروجي 8 وات با 10% THD+N يا توان خروجي ALC 6 وات با 0.4% THD+N را به بار بلندگوي 4اهم ارائه دهد. در ft2920، ريل منبع تغذيه مرحله خروجي تقويت کننده صوتي به صورت داخلي توسط يک تنظيم کننده سوئيچينگ PWM ناهمزمان با يک سوئيچ قدرت يکپارچه تقويت و تنظيم مي شود. تنظيم کننده تقويت کننده از کنترل PWM حالت جريان با عملکرد چند سطحي اختصاصي براي تنظيم ولتاژ تغذيه تقويت شده در پاسخ به سطح ولتاژ خروجي صدا استفاده مي کند. براي تسهيل کاربردهاي مختلف توان خروجي، سه تنظيم ولتاژ منبع تغذيه تقويت شده در دسترس است. ماهيت تطبيقي تنظيم کننده تقويت کننده چند سطحي کلاس-G کارايي کلي را بهبود مي بخشد. ft2920 داراي عملکرد ALC براي نظارت دائمي و محافظت از خروجي صدا در برابر ولتاژ تغذيه تقويت‌شده مرحله خروجي تقويت‌کننده صدا، جلوگيري از اعوجاج قطع خروجي، اتلاف بيش از حد توان و بار بيش از حد بلندگو است. هنگامي که يک وضعيت بيش از حد تشخيص داده شد، ALC افزايش ولتاژ تقويت کننده صدا را به طور متناسب کاهش مي دهد تا حداکثر خروجي صدا را محدود کند. در رابطه با ALC، با کاهش ولتاژ منبع تغذيه باتري، AGC رديابي باتري، افزايش ولتاژ تقويت کننده صوتي را کاهش مي دهد تا خروجي صداي اوج را محدود کند و از فروپاشي ولتاژ باتري جلوگيري مي کند.
Description
The ft2920 is a highly efficient 8W boosted Class-G audio power amplifier with automatic level control (ALC) and battery tracking AGC. It integrates a filterless Class-D audio amplifier with an adaptive multi-level Class-G boost regulator and operates with a range of supply voltages from 3V to 5.5V. When a supply voltage at 3.6V, the ft2920 can deliver an output power of 8W with 10% THD+N, or an ALC output power of 6W with 0.4% THD+N, into a 4ohm speaker load. In ft2920, the power supply rail of the audio amplifier’s output stage is internally boosted and regulated by an asynchronous PWM switching regulator with an integrated power switch. The boost regulator employs current-mode PWM control with proprietary multi-level operation to regulate the boosted supply voltage in response to the voltage level of the audio output. To facilitate various output power applications, three boosted supply voltage settings are available. The adaptive nature of the multi-level Class-G boost regulator improves overall efficiency. The ft2920 features ALC function to constantly monitor and safeguards the audio output against the boosted supply voltage of the audio amplifier’s output stage, preventing output clipping distortion, excessive power dissipation, and speaker over-load. Once an over-level condition is detected, the ALC lowers the voltage gain of the audio amplifier proportionally to limit the peak audio output. In conjunction with ALC, as the battery supply voltage drops, the battery tracking AGC lowers the voltage gain of the audio amplifier to limit the peak audio output, preventing the collapse of battery voltage
|
