تقویت کننده عملیاتی کم توان

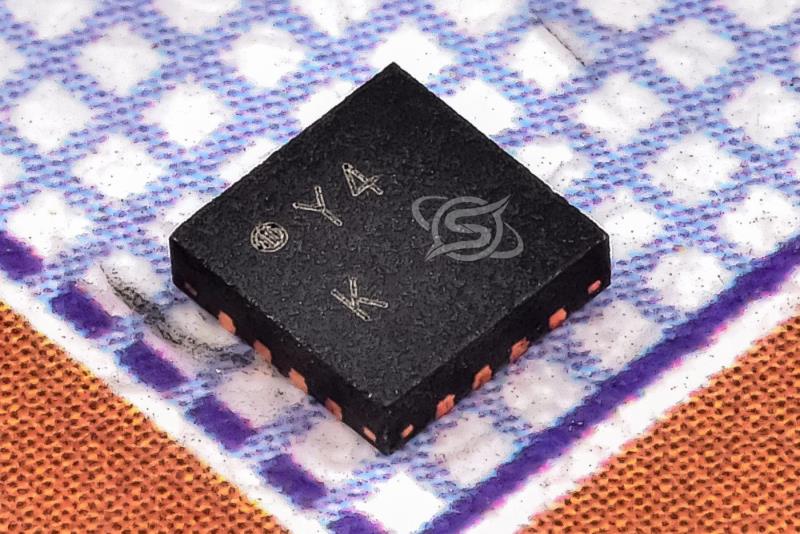

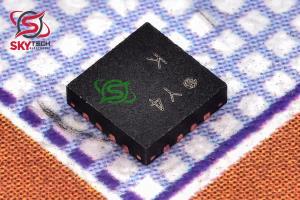

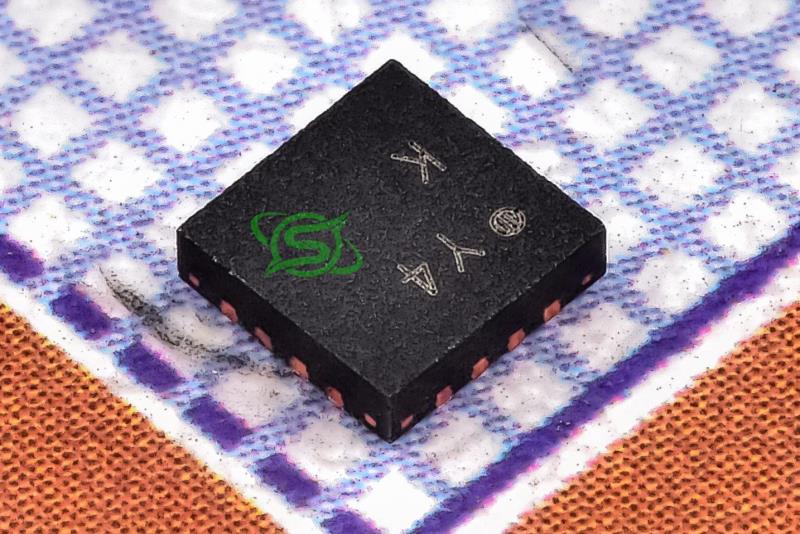

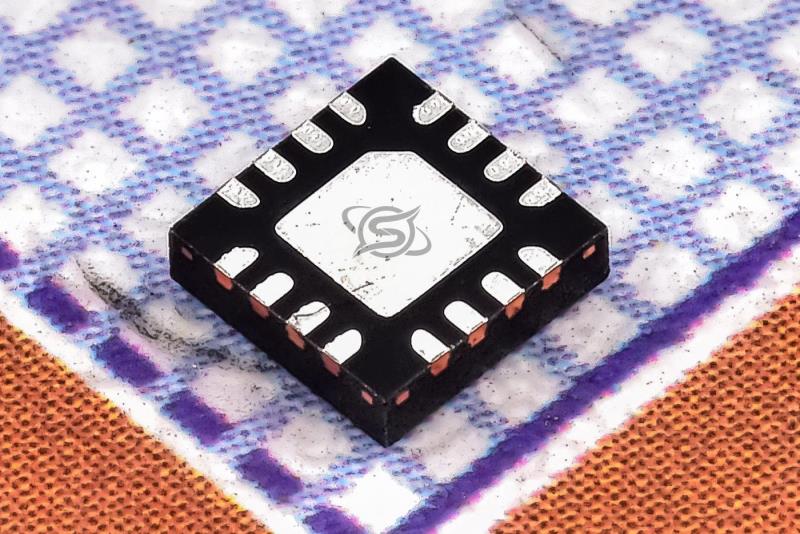

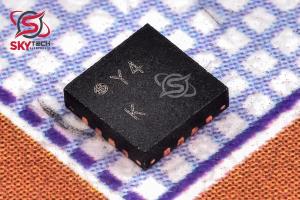

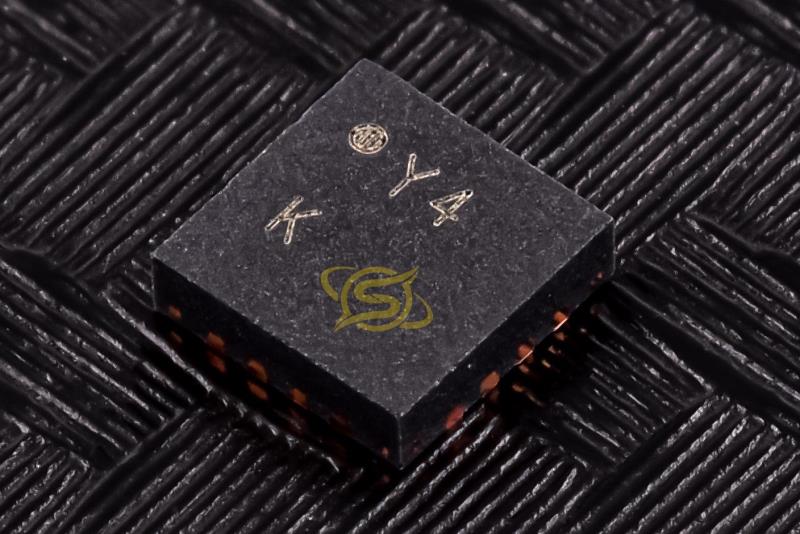

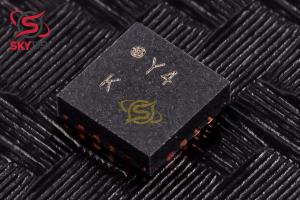

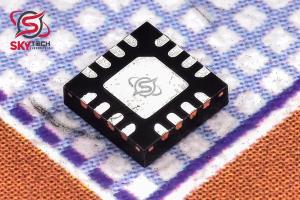

AD8338ACPZ-R7

Low Power, 18 MHz Variable Gain Amplifier

کیفیت: ORIGINAL(distributor)       پکیج: LFCSP-16

قیمت تک فروشی  5,284,120  ریال

قیمت عمده  5,032,812  ریال (10 به بالا)

قیمت ویژه  4,932,289  ریال (100 به بالا)

قیمت فوق العاده4,882,027  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 7.29  تتر با تخفیف

40.7438.838.0237.64


تعداد موجودی در انبار : 15 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

AD8338 يک تقويت کننده با بهره متغير (VGA) براي کاربردهايي است که به مسير سيگنال کاملاً ديفرانسيل، توان کم، نويز کم و بهره به خوبي تعريف شده نسبت به فرکانس نياز دارند. اگرچه ورودي ها ديفرانسيل هستند، اما در صورت نياز مي توان دستگاه را با يک منبع تک سر نيز هدايت کرد. تابع بهره اصلي خطي در دسي بل است و توسط ولتاژ اعمال شده به پين GAIN کنترل مي شود. دامنه بهره اسمي از 0 تا 80 دسي بل براي ولتاژهاي کنترلي بين 0.1 ولت تا 1.1 ولت با شيب 12.5 mV/dB است. محدوده بهره اسمي را مي توان از طريق دسترسي مستقيم به Pin INPD و Pin INMD، ورودي هاي فعلي VGA، به بالا يا پايين تغيير داد. علاوه بر اين، شيب بهره را مي توان از طريق منطق پين MODE معکوس کرد. AD8338 شامل بلوک هاي مدار اضافي براي فعال کردن تصحيح افست ورودي و کنترل بهره خودکار (AGC) است. ولتاژهاي آفست DC توسط مدار تصحيح افست حذف مي شود، که مانند يک فيلتر بالاگذر عمل مي کند که گوشه آن با يک خازن خارجي تنظيم شده است.



Description

The AD8338 is a variable gain amplifier (VGA) for applications that require a fully differential signal path, low power, low noise, and a well-defined gain over frequency. Although the inputs are differential, the device can also be driven with a single-ended source if required. The basic gain function is linear-in-dB and is controlled by the voltage applied to Pin GAIN. The nominal gain range spans from 0 dB to 80 dB for control voltages between 0.1 V to 1.1 V with a slope of 12.5 mV/dB. The nominal gain range can be shifted up or down via direct access to Pin INPD and Pin INMD, the current inputs of the VGA. Additionally, the gain slope can be inverted via logic Pin MODE. The AD8338 includes additional circuit blocks to enable input offset correction and automatic gain control (AGC). DC offset voltages are removed by the offset correction circuit, which behaves like a high-pass filter whose corner is set with an external capacitor.
