مانیتور ولتاژ با تایمر watchdog

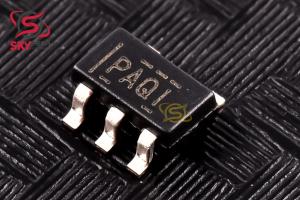

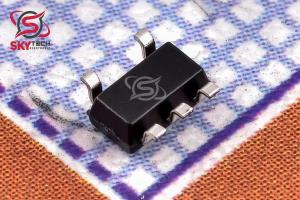

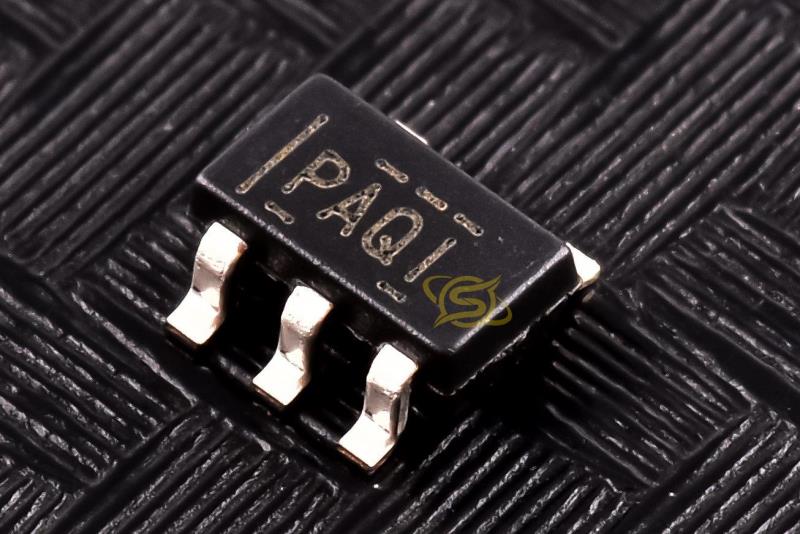

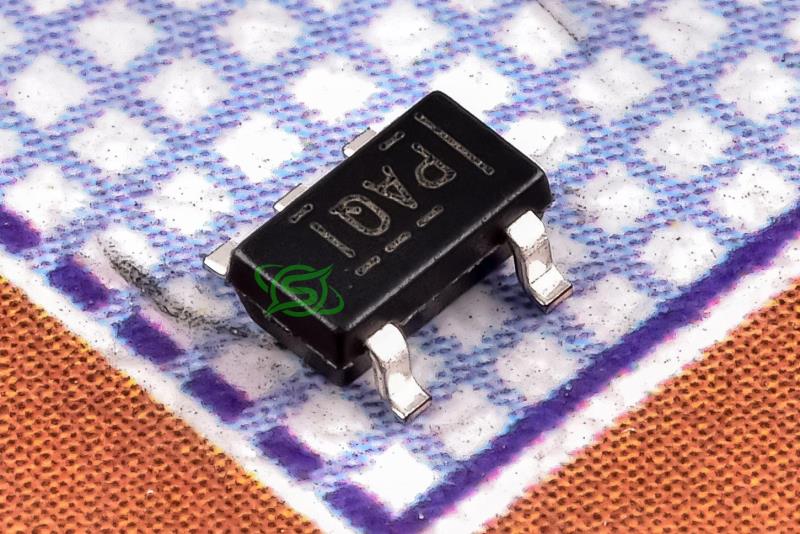

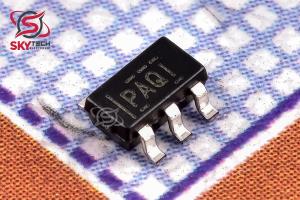

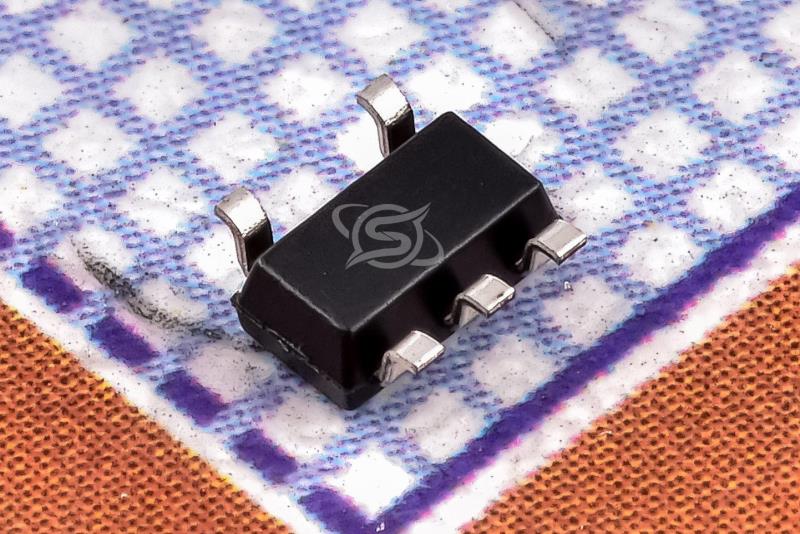

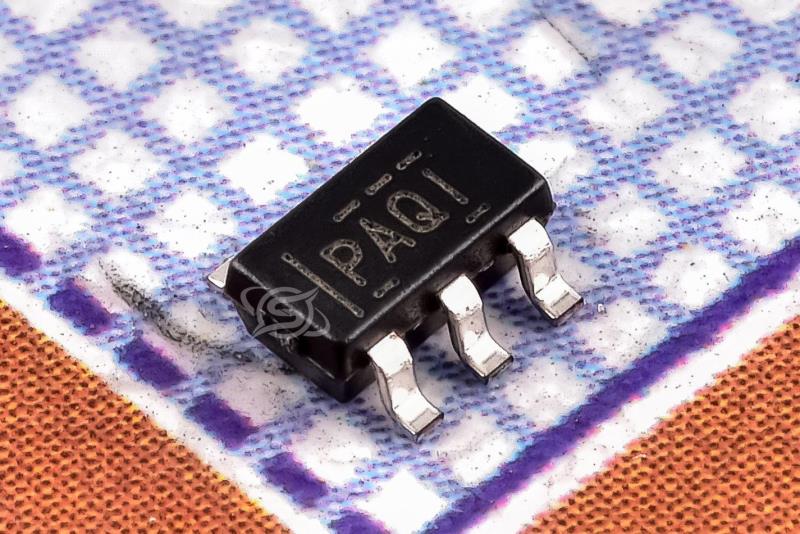

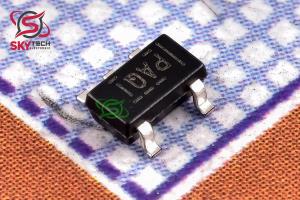

TPS3823-30DBVR
Voltage Monitor With Watchdog Timer
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-5
قیمت تک فروشی 590,233 ریال
قیمت عمده 562,230 ریال (10 به بالا)
قیمت ویژه 551,029 ریال (100 به بالا)
قیمت فوق العاده545,428 ریال (1000 به بالا)
 قیمت تک فروشی 0.838 تتر با تخفیف
4.634.414.324.28
|
|
|
|
|
| نوع محصول |
مانيتور ولتاژ با تايمر watchdog |
|
| حداکثر دماي کاري |
+85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| شرکت توليد کننده |
Texas Instruments |
|
توضیحات
خانواده TPS382x ، تنظيم اوليه مدار و نظارت بر زمان بندي را، عمدتاً براي سيستم هاي مبتني بر DSP و پردازنده ارائه مي کنند. در طول روشن شدن برق، RESET اعلام مي کند که ولتاژ تغذيه VDD از 1.1 ولت بيشتر شود. پس از آن، ناظر ولتاژ تغذيه VDD را نظارت مي کند و تا زماني که VDD کمتر از ولتاژ آستانه، VIT- باقي مي ماند، RESET را پايين نگه مي دارد. يک تايمر داخلي بازگشت خروجي را به حالت غيرفعال (بالا) به تاخير مي اندازد تا از تنظيم مجدد سيستم مناسب اطمينان حاصل شود. زمان تاخير، td، پس از افزايش VDD از ولتاژ آستانه (VIT- + VHYS) شروع مي شود. هنگامي که ولتاژ منبع تغذيه به زير ولتاژ آستانه VIT- مي رسد، خروجي دوباره فعال مي شود (کم). هيچ اجزاي خارجي مورد نياز نيست. تمام دستگاه هاي اين خانواده داراي يک ولتاژ آستانه با حس ثابت VIT– هستند که توسط يک تقسيم کننده ولتاژ داخلي تنظيم مي شود. خانواده TPS382x همچنين گزينه‌هاي 200 ميلي‌ثانيه (TPS3820) و 1.6 ثانيه (TPS3823، TPS3824 و TPS3828) را ارائه مي‌دهد.
Description
The TPS382x family of supervisors provide circuit initialization and timing supervision, primarily for DSP and processor-based systems. During power on, RESET asserts when the supply voltage VDD becomes greater than 1.1 V. Thereafter, the supply voltage supervisor monitors VDD and keeps RESET active low as long as VDD remains less than the threshold voltage, VIT-. An internal timer delays the return of the output to the inactive state (high) to ensure proper system reset. The delay time, td, starts after VDD has risen above the threshold voltage (VIT- + VHYS). When the supply voltage drops below the threshold voltage VIT-, the output becomes active (low) again. No external components are required. All the devices of this family have a fixed-sense threshold voltage, VIT-, set by an internal voltage divider. The TPS382x family also offers watchdog time out options of 200 ms (TPS3820) and 1.6 s (TPS3823, TPS3824, and TPS3828).
|
