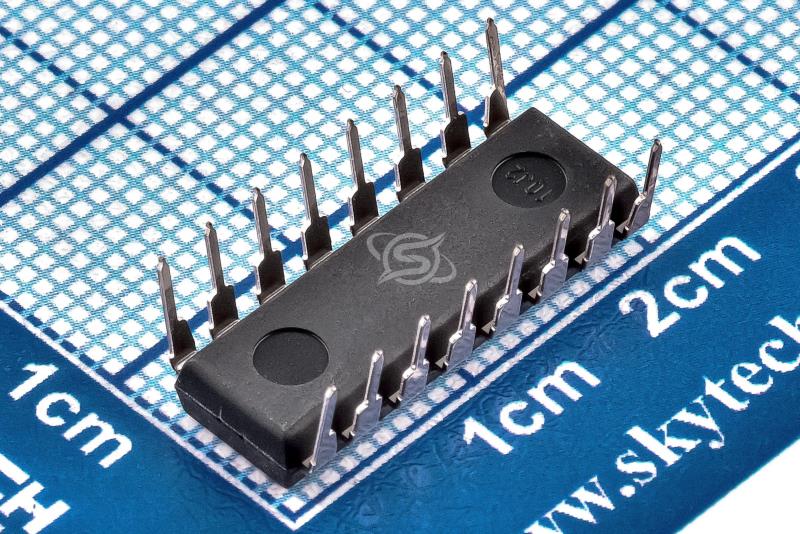

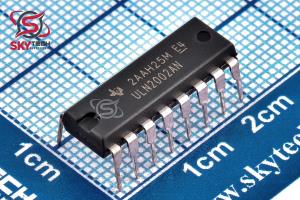

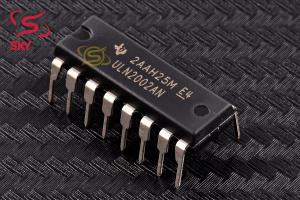

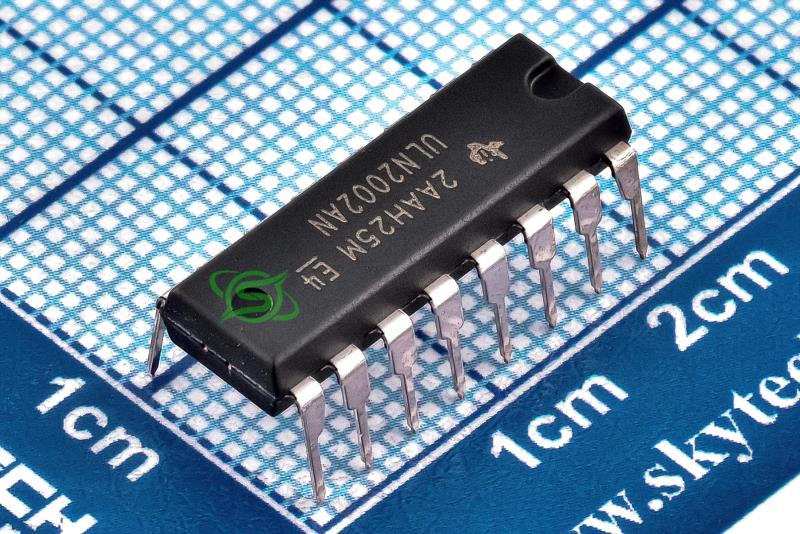

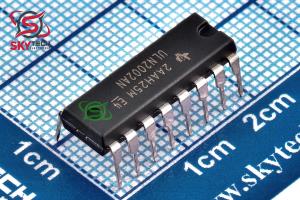

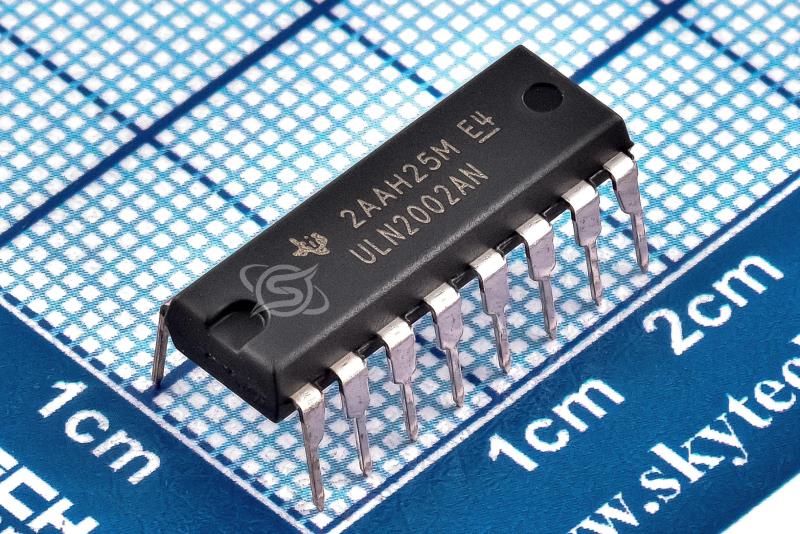

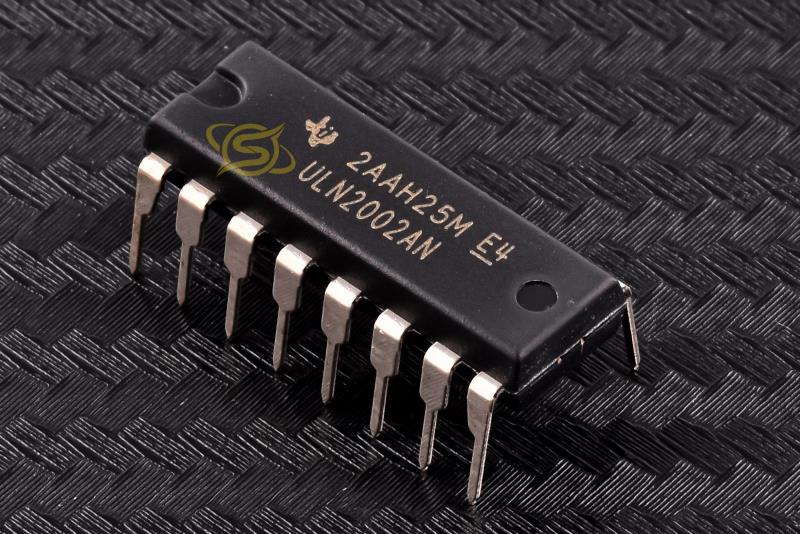

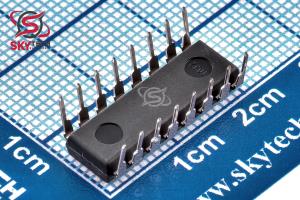

آرایه ترانزیستور دارلینگتون

ULN2002AN

Darlington Transistors Hi-Vltg Hi-Crnt Darl Transistor Arrays

کیفیت: ORIGINAL(distributor)       پکیج: PDIP-16

قیمت تک فروشی  1,556,700  ریال

قیمت عمده  1,485,300  ریال (10 به بالا)

قیمت ویژه  1,456,740  ریال (100 به بالا)

قیمت فوق العاده1,442,460  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.806  تتر با تخفیف

3.573.43.333.3


تعداد موجودی در انبار : 46 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال DIP
پکيج PDIP-16
نوع محصول Darlington Transistors
حداکثر دماي کاري +70     سانتيگراد
حداقل دماي کاري -20     سانتيگراد



توضیحات

دستگاه هاي ULx200xA آرايه هاي ترانزيستوري دارلينگتون با ولتاژ بالا و جريان بالا هستند. هر يک از هفت جفت NPN دارلينگتون تشکيل شده است که داراي خروجي هاي ولتاژ بالا با ديودهاي گيره کاتدي مشترک براي تغيير بارهاي القايي است. امتياز جريان کلکتور يک جفت دارلينگتون 500 ميلي آمپر است. جفت دارلينگتون را مي توان براي قابليت جريان بالاتر موازي کرد. کاربردها شامل درايورهاي رله، درايورهاي چکش، درايورهاي لامپ، درايورهاي نمايشگر (LED و تخليه گاز)، درايورهاي خط و بافرهاي منطقي است. دستگاه ULN2002A به طور خاص براي استفاده با دستگاه هاي PMOS 14-V تا 25-V طراحي شده است. هر ورودي اين دستگاه داراي يک ديود زنر و مقاومت به صورت سري است تا جريان ورودي را تا حد مطمئن کنترل کند.



Description

The ULx200xA devices are high-voltage, high-current Darlington transistor arrays. Each consists of seven NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of a single Darlington pair is 500 mA. The Darlington pairs can be paralleled for higher current capability. Applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers, and logic buffers. The ULN2002A device is designed specifically for use with 14-V to 25-V PMOS devices. Each input of this device has a Zener diode and resistor in series to control the input current to a safe limit.
