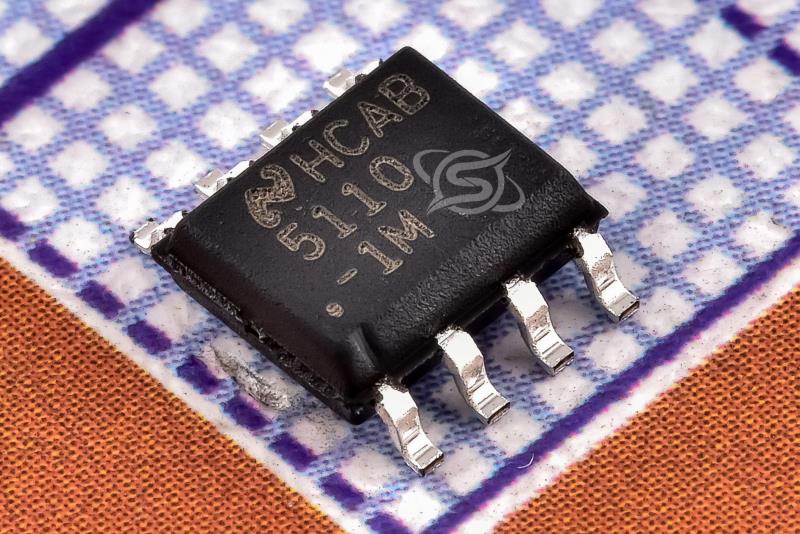

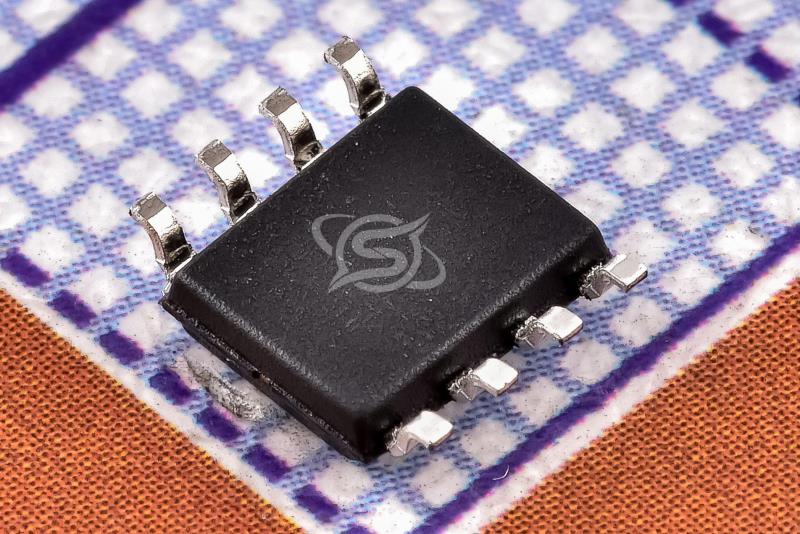

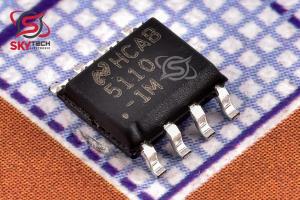

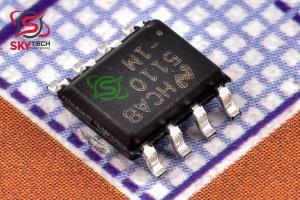

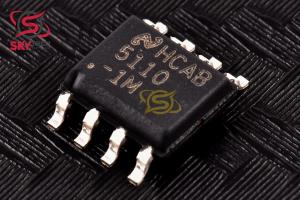

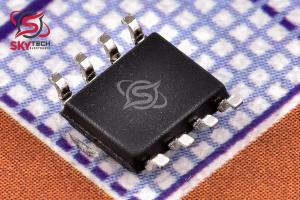

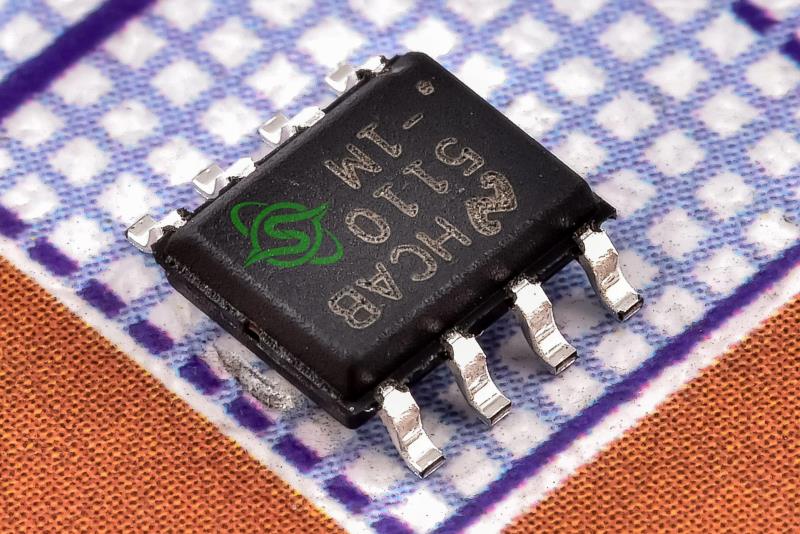

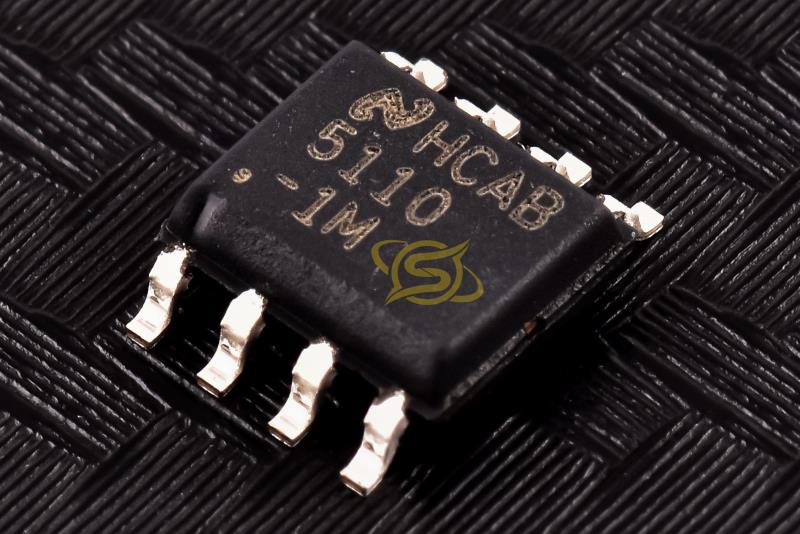

آی سی گیت درایور

LM5110

Low-Side Gate Driver IC Non-Inverting, Gate Drivers 5-A/3-A dual channel gate driver with 4-V UVLO

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-8

قیمت تک فروشی  774,581  ریال

قیمت عمده  737,845  ریال (10 به بالا)

قیمت ویژه  723,151  ریال (100 به بالا)

قیمت فوق العاده715,803  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.216  تتر با تخفیف

7.3576.866.79


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOIC-8
نوع محصول Gate Driver
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 14     ولت
جريان ورودي 0.025     mA
جريان خروجي 5     mA
شرکت توليد کننده Texas Instruments



توضیحات

درايور گيت دوگانه LM5110 جايگزين درايورهاي گيت استاندارد صنعتي با حداکثر جريان خروجي و راندمان بهتر شده است. هر مرحله محرک خروجي "ترکيبي" شامل MOS و ترانزيستورهاي دوقطبي است که به صورت موازي کار مي کنند و با هم بيش از 5A پيک را از بارهاي خازني فرو مي برند. ترکيب ويژگي هاي منحصر به فرد MOS و دستگاه هاي دوقطبي، تغييرات جريان درايو با ولتاژ و دما را کاهش مي دهد. پايه هاي زمين ورودي و خروجي جداگانه و قابليت درايو منفي به کاربر امکان مي دهد دروازه هاي ماسفت را با ولتاژهاي مثبت و منفي VGS هدايت کند. ورودي هاي کنترل درايور گيت به يک زمين ورودي اختصاصي (IN_REF) ارجاع داده مي شود. خروجي درايور گيت از VCC به زمين خروجي VEE مي چرخد که مي تواند با توجه به IN_REF منفي باشد. حفاظت قفل کم ولتاژ و پايه ورودي خاموش نيز ارائه شده است. درايورها را مي توان به صورت موازي با ورودي ها و خروجي هاي متصل به کار برد تا قابليت جريان درايو را دو برابر کند. اين دستگاه در بسته هاي SOIC-8 و WSON-10 ارتقا يافته حرارتي موجود است.



Description

The LM5110 Dual Gate Driver replaces industry standard gate drivers with improved peak output current and efficiency. Each “compound” output driver stage includes MOS and bipolar transistors operating in parallel that together sink more than 5A peak from capacitive loads. Combining the unique characteristics of MOS and bipolar devices reduces drive current variation with voltage and temperature. Separate input and output ground pins provide Negative Drive Capability allowing the user to drive MOSFET gates with positive and negative VGS voltages. The gate driver control inputs are referenced to a dedicated input ground (IN_REF). The gate driver outputs swing from VCC to the output ground VEE which can be negative with respect to IN_REF. Undervoltage lockout protection and a shutdown input pin are also provided. The drivers can be operated in parallel with inputs and outputs connected to double the drive current capability. This device is available in the SOIC-8 and the thermally enhanced WSON-10 packages.
