مترجم ولتاژ 4 کاناله

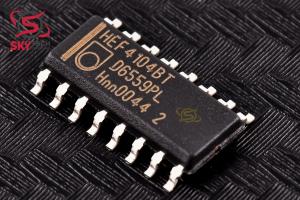

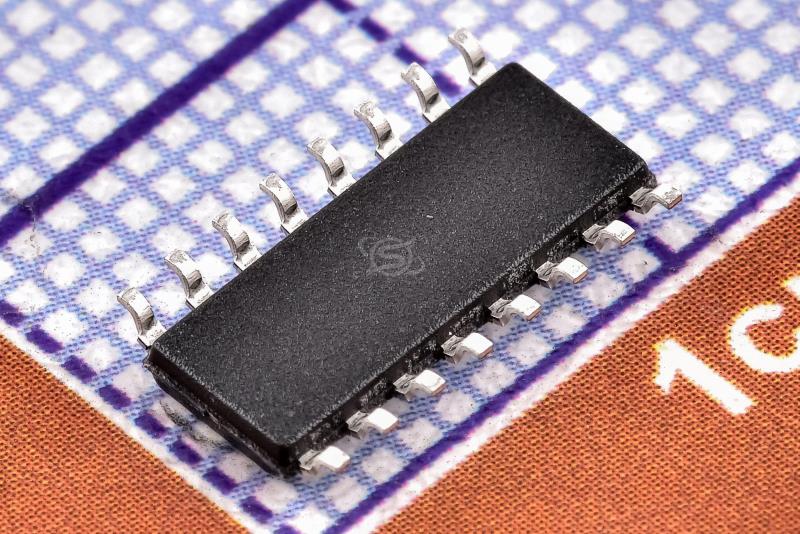

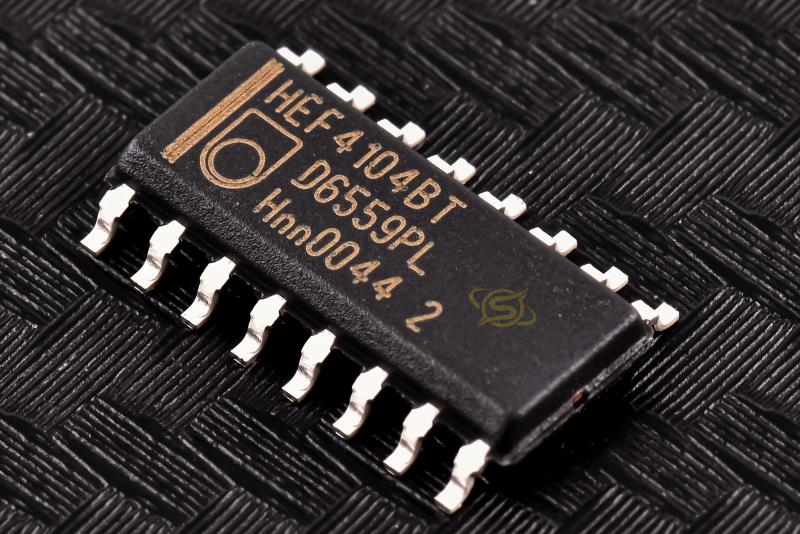

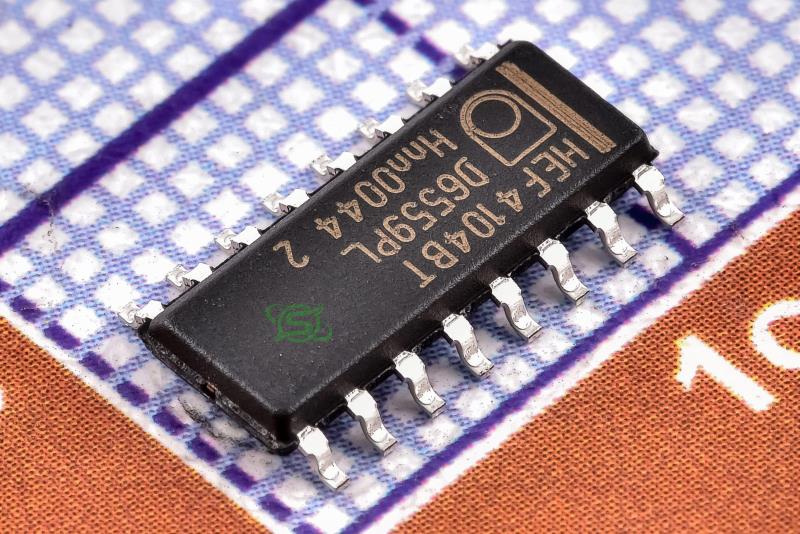

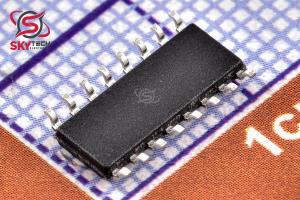

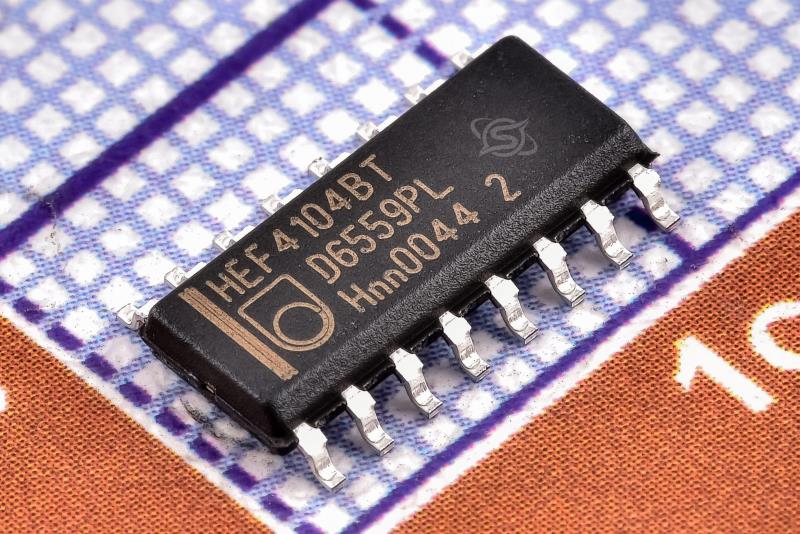

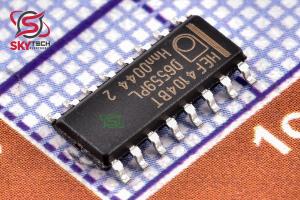

HEF4104BT
Quad low-to-high voltage translator with 3-state outputs
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 601,725 ریال
قیمت عمده 564,399 ریال (10 به بالا)
قیمت ویژه 553,201 ریال (100 به بالا)
قیمت فوق العاده547,602 ریال (1000 به بالا)
 قیمت تک فروشی 0.854 تتر با تخفیف
4.664.374.284.23
|
توضیحات
مترجم چهارگانه ولتاژ پايين به ولتاژ بالا HEF4104B با خروجي هاي 3 حالته، قابليت اتصال مدارهاي ولتاژ پايين به مدارهاي ولتاژ بالا مانند LOCMOS ولتاژ پايين و LOCMOS TTL به ولتاژ بالا را فراهم مي کند. داراي چهار ورودي داده (I0 تا I3)، يک خروجي فعال فعال HIGH (EO)، چهار خروجي داده (O 0 تا O 3) و مکمل هاي آنها (O0 تا O3). با EO HIGH، O 0 تا O 3 و O 0 تا O 3 در امپدانس کم ON-حالت هستند، يا HIGH يا LOW همانطور که توسط I0 تا I3 تعيين مي شود. با EO LOW، O0 تا O3 و O 0 تا O 3 در حالت OFF امپدانس بالا هستند. اين دستگاه از منبع منفي مشترک (VSS) و منابع مثبت جداگانه براي ورودي ها (VDDI) و خروجي ها (VDD0) استفاده مي کند. VDDI هميشه بايد کمتر يا مساوي VDDO باشد، حتي در هنگام روشن و خاموش شدن برق. براي محدوده عملياتي مجاز VDDI و VDDO نمودار شکل 4 را ببينيد. هر مدار حفاظتي ورودي بين VDDO و VSS خاتمه مي يابد. اين اجازه مي دهد تا سيگنال هاي ورودي از هر پتانسيل بين V DDO و V SS بدون توجه به محدوديت جريان هدايت شوند. هنگام رانندگي از پتانسيل هاي بيشتر از VDDO يا کمتر از VSS، جريان در هر ورودي بايد به 10 ميلي آمپر محدود شود.
Description
The HEF4104B quadruple low voltage to high voltage
translator with 3-state outputs provides the capability of
interfacing low voltage circuits to high voltage circuits,
such as low voltage LOCMOS and TTL to high voltage
LOCMOS. It has four data inputs (I0 to I3), an active HIGH
output enable input (EO), four data outputs (O 0 to O 3 ) and
their complements (O0 to O3 ).
With EO HIGH, O 0 to O 3 and O 0 to O 3 are in the low
impedance ON-state, either HIGH or LOW as determined
by I0 to I3; with EO LOW, O0 to O3 and O 0 to O 3 are in the
high impedance OFF-state.
The device uses a common negative supply (VSS ) and
separate positive supplies for inputs (VDDI) and outputs
(VDD0). VDDI must always be less than or equal to VDDO,
even during power turn-on and turn-off. For the
permissible operating range of VDDI and VDDO see graph
Fig.4.
Each input protection circuit is terminated between
VDDO and VSS . This allows the input signals to be driven
from any potential between V DDO and V SS, without regard
to current limiting. When driving from potentials greater
than VDDO or less than VSS, the current at each input must
be limited to 10 mA.
|
