آی سی فليپ فلاپ نوع D

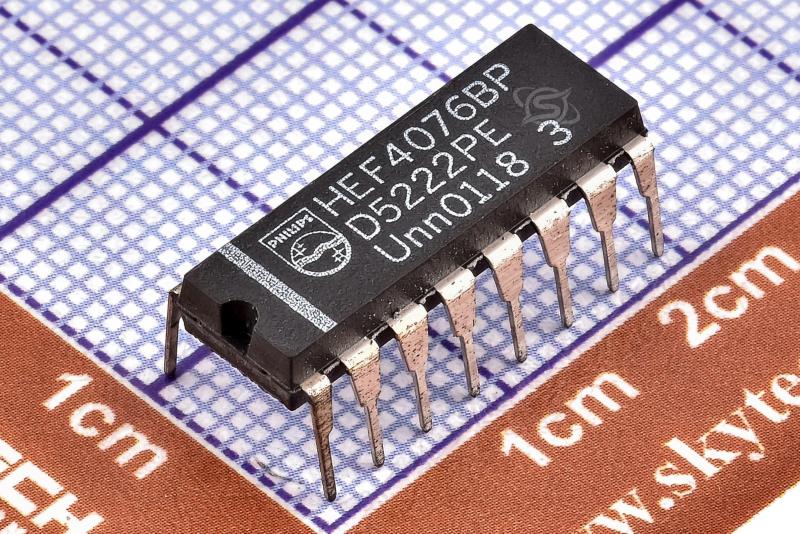

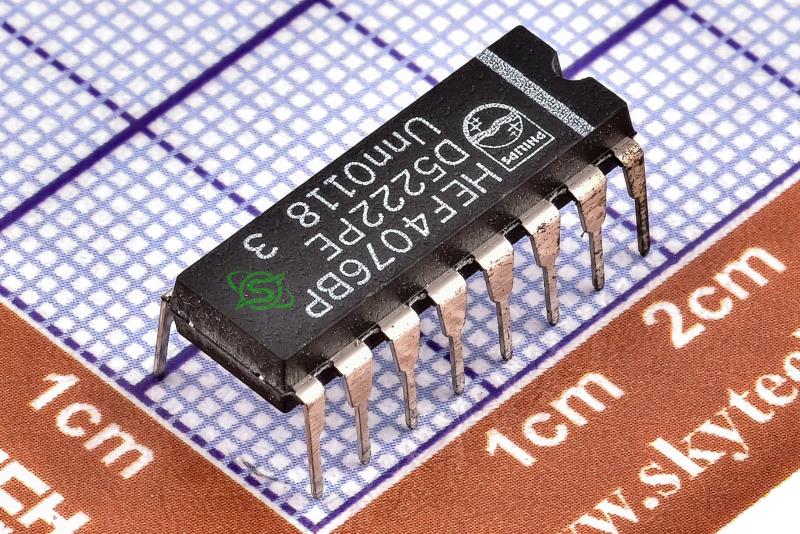

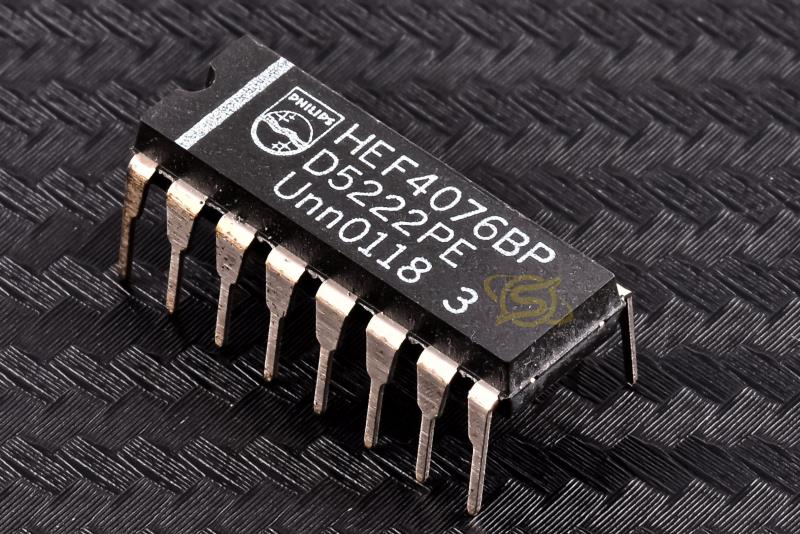

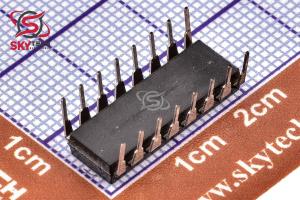

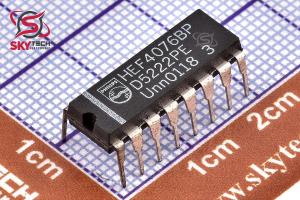

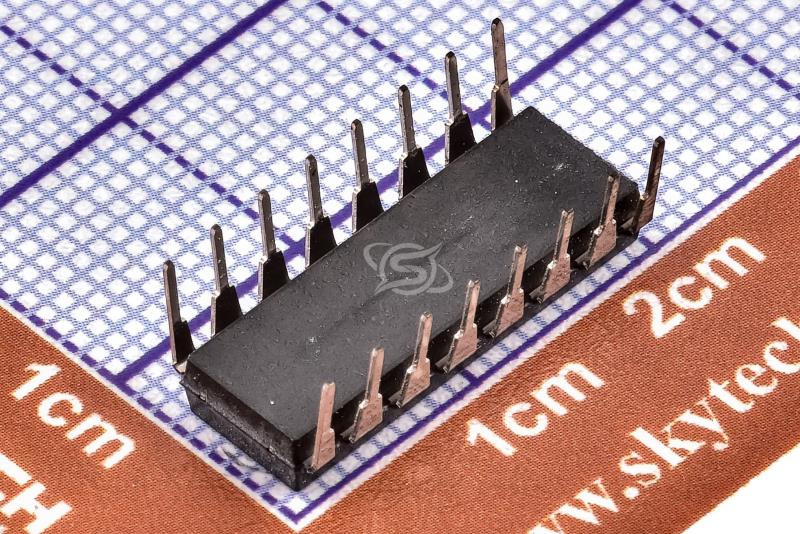

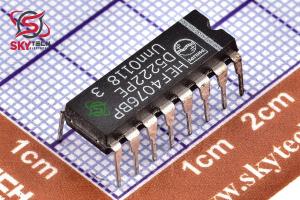

HEF4076BP
Quadruple D-type register with 3-state outputs
کیفیت: ORIGINAL(distributor) پکیج: DIP-16
قیمت تک فروشی 541,060 ریال
قیمت عمده 516,846 ریال (10 به بالا)
قیمت ویژه 507,161 ریال (100 به بالا)
قیمت فوق العاده502,318 ریال (1000 به بالا)
 قیمت تک فروشی 0.745 تتر با تخفیف
4.033.843.763.72
|
توضیحات
HEF4076B يک فليپ فلاپ نوع D چهار لبه با چهار ورودي داده (D0 تا D3)، دو ورودي فعال LOW فعال (ED0 و ED1)، يک ورودي ساعت معمولي (CP)، چهار خروجي 3 حالته است. O0 به O3)، دو خروجي فعال LOW فعال (EO0 و EO1) و يک ورودي بازنشاني اصلي ناهمزمان (MR). اگر ED0 و ED1 هر دو LOW باشند، اطلاعات D0 به D3 در چهار فليپ فلاپ در انتقال LOW به HIGH CP ذخيره مي شود. يک HIGH در ED0 يا ED1 از تغيير فليپ فلاپ ها در انتقال LOW به HIGH CP، مستقل از اطلاعات D0 به D3 جلوگيري مي کند. وقتي EO0 و EO1 هر دو LOW هستند، محتويات چهار فليپ فلاپ در O0 تا O3 موجود است. بالا در EO0 يا EO1 O0 را به O3 وارد حالت OFF امپدانس بالا مي کند. A HIGH در MR هر چهار فليپ فلاپ را مستقل از ساير شرايط ورودي بازنشاني مي کند.
Description
The HEF4076B is a quadruple edge-triggered D-type
flip-flop with four data inputs (D0 to D3), two active LOW
data enable inputs (ED0 and ED1), a common clock input
(CP), four 3-state outputs (O0 to O3), two active LOW
output enable inputs (EO0 and EO1), and an overriding
asynchronous master reset input (MR).
Information on D0 to D3 is stored in the four flip-flops on the
LOW to HIGH transition of CP if both ED0 and ED1 are
LOW. A HIGH on either ED0 or ED1 prevents the flip-flops
from changing on the LOW to HIGH transition of CP,
independent of the information on D0 to D3. When both
EO0 and EO1 are LOW, the contents of the four flip-flops
are available at O0 to O3. A HIGH on either EO0 or
EO1 forces O0 to O3 into the high impedance OFF-state. A
HIGH on MR resets all four flip-flops, independent of all
other input conditions.
|
