سوئیچ و تقویت کننده ویدئو آنالوگ

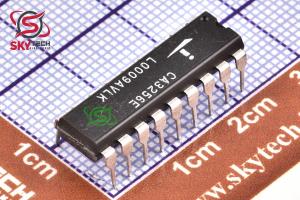

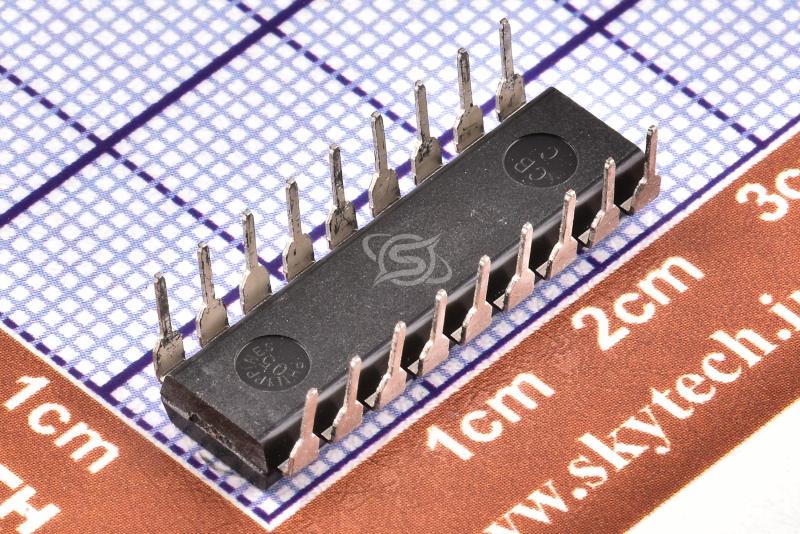

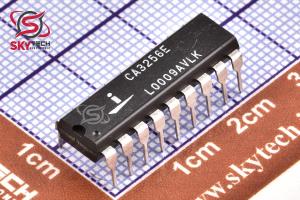

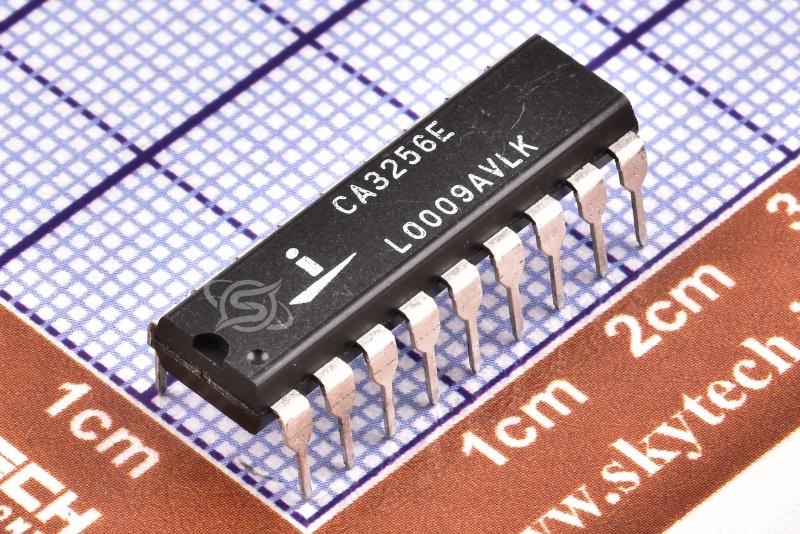

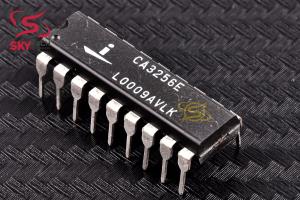

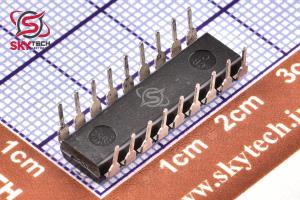

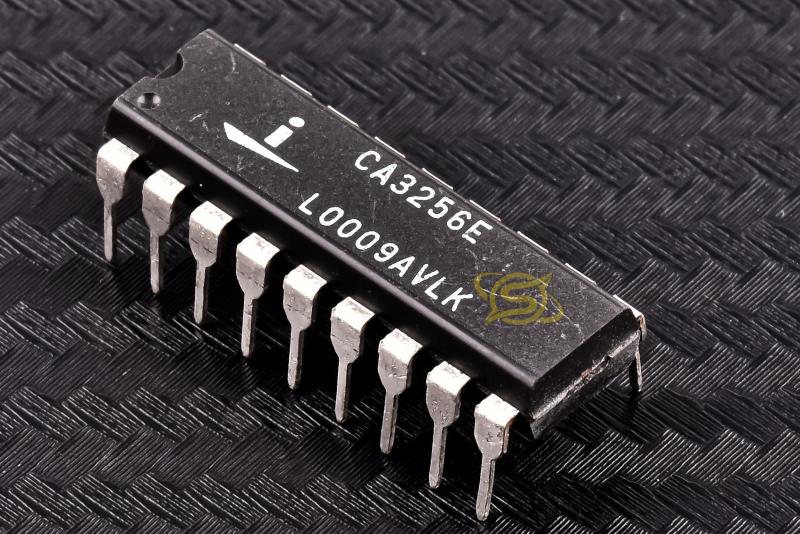

CA3256E

25MHz BiMOS Analog Video Switch and Amplifier

کیفیت: ORIGINAL(distributor)       پکیج: PDIP-18

قیمت تک فروشی  1,892,980  ریال

قیمت عمده  1,805,620  ریال (10 به بالا)

قیمت ویژه  1,770,676  ریال (100 به بالا)

قیمت فوق العاده1,753,204  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.214  تتر با تخفیف

10.089.69.419.31


تعداد موجودی در انبار : 20 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

سوئيچ ويدئويي آنالوگ CA3256 BiMOS داراي پنج کانال سوئيچينگ چندگانه CMOS براي کنترل سيگنال ويدئويي همه منظوره است. يکي از چهار کانال CMOS ممکن است به موازات کانال 5 انتخاب شود. سوئيچ هاي CMOS ورودي تقويت کننده ويدئو هستند اما مي توانند در سوئيچ دو طرفه بين کانال هاي 1 تا 4 و کانال 5 استفاده شوند. سوئيچ هاي آنالوگ کانال هاي 1 تا 4 به صورت ديجيتالي کنترل مي شوند. با تبديل سطح منطقي و رمزگشايي باينري براي انتخاب 1 از 4 کانال. عملکرد فعال کردن کانال هاي 1 تا 4 را کنترل مي کند اما روي کانال 5 تأثير نمي گذارد. درايورهاي خروجي LED با انتخاب سوئيچ کانال 1 به 4 براي نشان دادن کانال ON انتخاب مي شوند. کانال 5 ممکن است به عنوان يک خروجي مانيتور براي اطلاعات يا اطلاعات سيگنال در کانال هاي 1 تا 4 استفاده شود. سوئيچ هاي دروازه انتقال نشان داده شده در نمودار بلوکي CA3256 در يک طرح "T" پيکربندي شده اند تا ورودي را به حداقل برسانند. هنگامي که سوئيچ خاموش است، شنت يا مرکز "T" به زمين متصل مي شود.



Description

The CA3256 BiMOS analog video switch has five channels of CMOS multiplex switching for general-purpose videosignal control. One of four CMOS channels may be selected in parallel with channel 5. The CMOS switches are inputs to the video amplifier but may be used in bilateral switching between channels 1 to 4 and channel 5. The analog switches of channels 1 to 4 are digitally controlled with logic level conversion and binary decoding to select 1 of 4 channels. The enable function controls channels 1 to 4 but does not affect channel 5. LED output drivers are selected with the channel 1-to-4 switch selection to indicate the ONchannel. Channel 5 may be used as a monitor output for data or signal information on channels 1 to 4. The transmission gate switches shown in the block diagram of the CA3256 are configured in a “T” design to minimize feedthrough. When the switch is off, the shunt or center of the “T” is grounded.
