آی سی مانیتورینگ توان

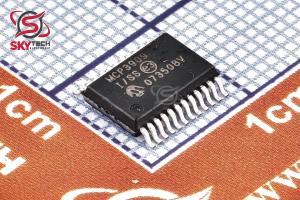

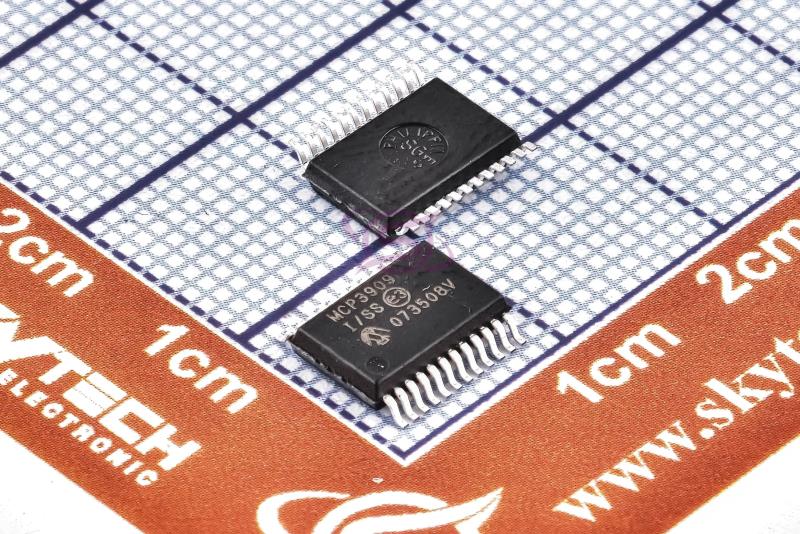

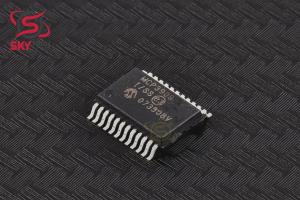

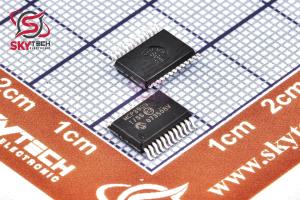

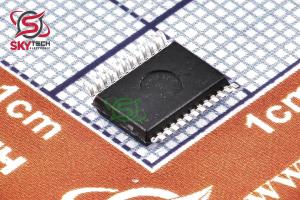

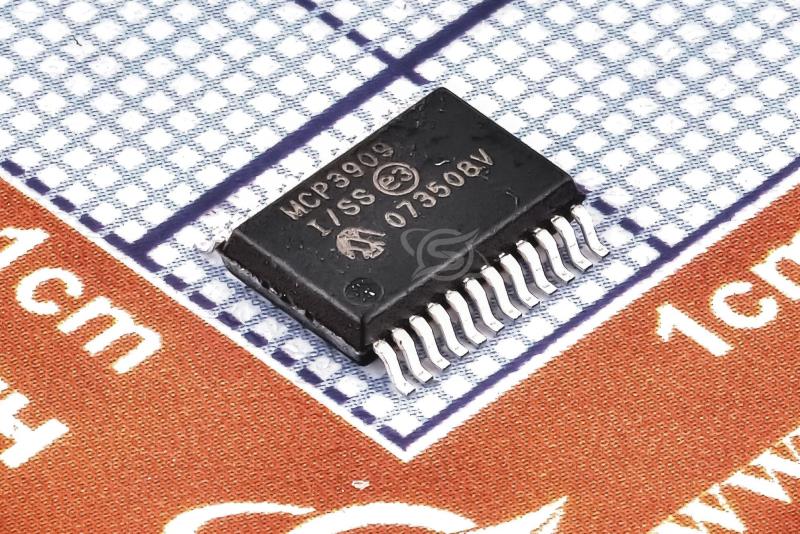

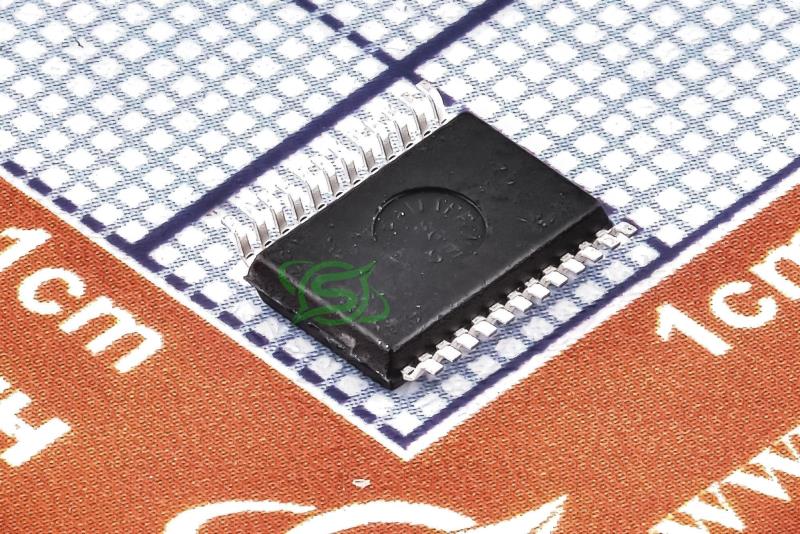

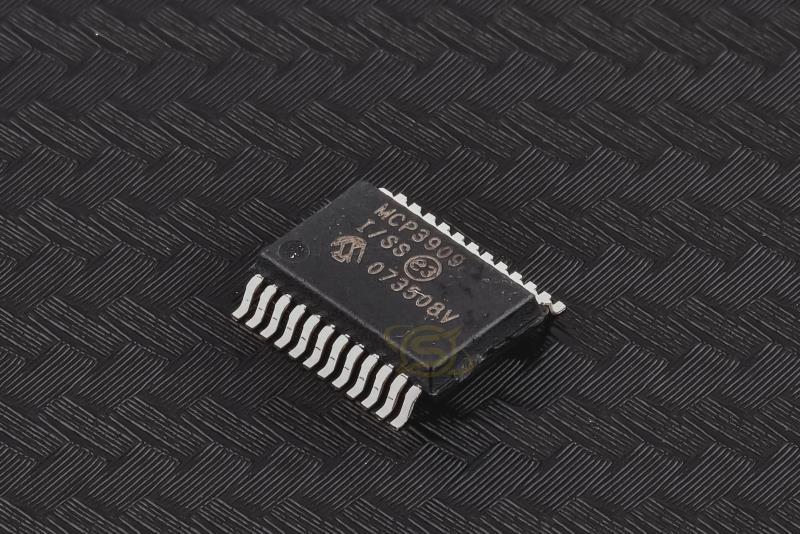

MCP3909-I/SS

Energy Metering IC with SPI Interface and Active Power Pulse Output

کیفیت: ORIGINAL(distributor)       پکیج: SSOP-24

قیمت تک فروشی  843,170  ریال

قیمت عمده  779,695  ریال (10 به بالا)

قیمت ویژه  764,461  ریال (100 به بالا)

قیمت فوق العاده756,844  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.165  تتر با تخفیف

6.375.885.765.7


تعداد موجودی در انبار : 23 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SSOP-24
حداکثر دماي کاري -40     سانتيگراد
حداقل دماي کاري 85     سانتيگراد
ولتاژ ورودي 2.6     ولت
جريان ورودي 2.3     mA



توضیحات

MCP3909 ساخت کمپاني ميکروچيپ در دسته ي ايسي هاي پاور مترينگ و اندازه گيري توان اکتيو و...قرار ميگيرد. --ويژگي ها : -پشتيباني از استاندارد مترينگ IEC 62053 -قابليت ارتباط گيري از طريق SPI -دريفت گرمايي پاببن -مبدل دو گانه ي انالوگ به ديجيتال دلتا سيگما -دماي عملياتي صنعتي --خطاي عملياتي کمتر از 0.1 دهم درصد -خروجي Tamper و دماي عملياتي صنعتي



Description

The MCP3909 device is an energy-metering IC designed to support the IEC 62053 international metering standard specification. It supplies a frequency output proportional to the average active real power, with simultaneous serial access to ADC channels and multiplier output data. This output waveform data is available at up to 14 kHz with 16-bit ADC output and 20-bit multiplier output words. The 16-bit, delta-sigma ADCs allow for a wide range of IB and IMAX currents and/or small shunt (<200 µOhms) meter designs. A no-load threshold block prevents any current creep measurements for the active power pulse outputs. The integrated on-chip voltage reference has an ultra-low temperature drift of 15 ppm per degree C. This accurate energy metering IC with high field reliability is available in the industry standard 24-lead SSOP pinout. --Features: • Supports IEC 62053 International Energy Metering Specification • Digital Waveform Data Access Through SPI Interface - 16-bit Dual ADC Output Data Words - 20-bit Multiplier Output Data Word • Dual Functionality Pins Support Serial Interface Access and Simultaneous Active Power Pulse Output • Two 16-bit Second Order Delta-sigma Analogto-Digital Converters (ADCs) with Multi-bit DAC - 81 dB SINAD (typical) on Both Channels • 0.1% Typical Active Energy Measurement Error Over 1000:1 Dynamic Range • PGA for Small Signal Input Supports Low Value Shunt Current Sensor • Ultra-low Drift On-chip Reference,15 ppm/°C (typical) • Direct Drive for Electromagnetic Mechanical Counter and Two-phase Stepper Motors • Low IDD of 4 mA (maximum) • Tamper Output Pin for Negative Power Indication • Temperature Ranges: - Industrial: -40°C to +85°C - Extended: -40°C to +125°C
