مترجم سطح ولتاژ 4 بیتی
TXB0104PWR
4Bit Bidirectional Voltage-Level Translator With Automatic Direction Sensing and ±15-kV ESD Protection

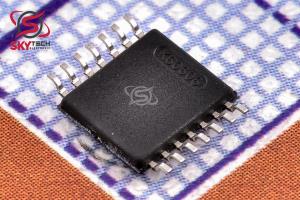

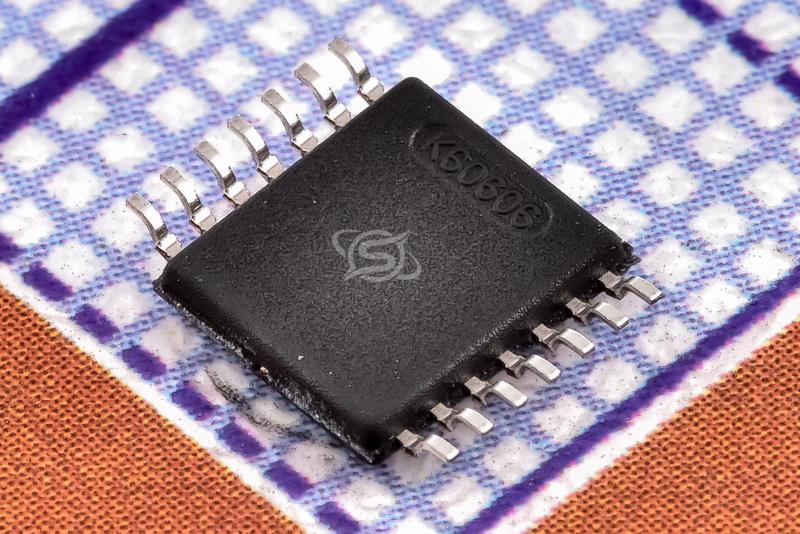

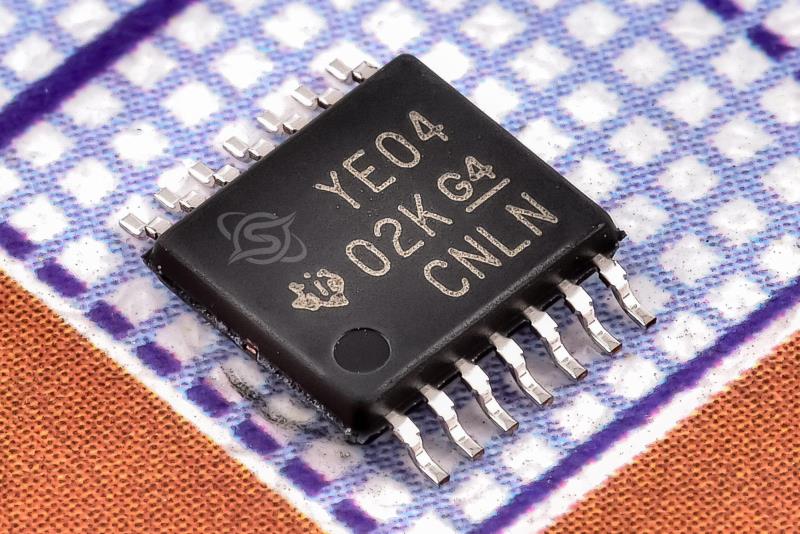

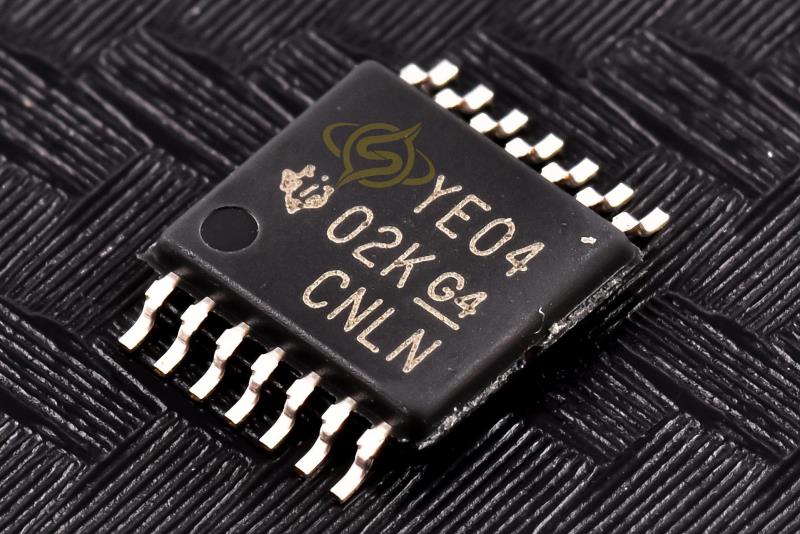

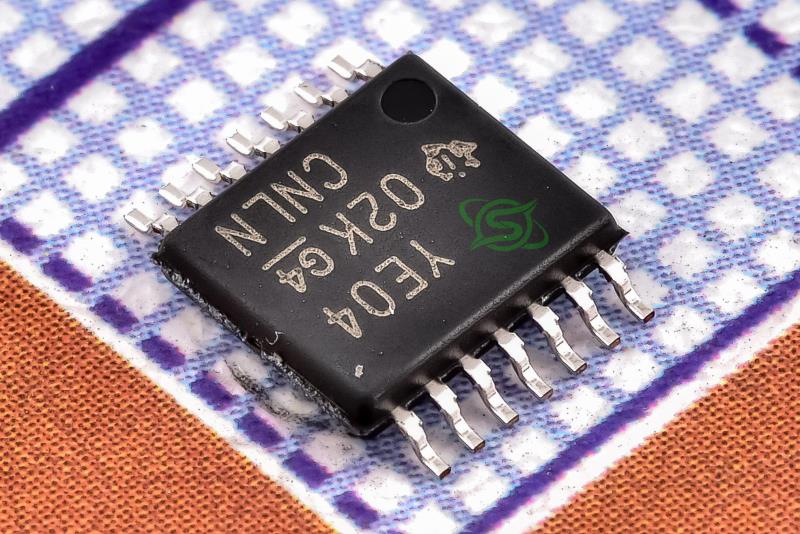

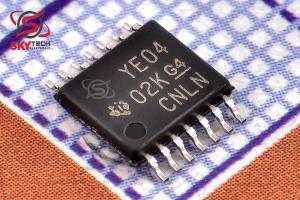

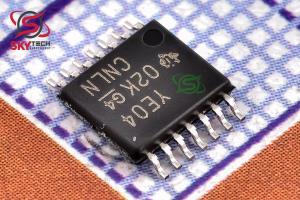

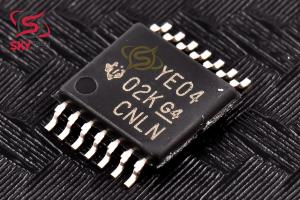

کیفیت: ORIGINAL(distributor) پکیج: TSSOP-14
قیمت تک فروشی 437,169 ریال
قیمت عمده 364,874 ریال (10 به بالا)
قیمت ویژه 357,644 ریال (100 به بالا)
قیمت فوق العاده354,030 ریال (1000 به بالا)
 قیمت تک فروشی 0.528 تتر با تخفیف
2.972.482.432.4
|
توضیحات
اين مترجم غير معکوس 4 بيتي TXB0104 از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. پورت A براي رديابي VCCA طراحي شده است. VCCA هر ولتاژ تغذيه از 1.2 ولت تا 3.6 ولت را مي پذيرد. پورت B براي رديابي VCCB طراحي شده است. VCCB هر ولتاژ تغذيه را از 1.65 ولت تا 5.5 ولت مي پذيرد. اين امکان ترجمه دو جهته ولتاژ پايين جهاني بين هر يک از ولتاژهاي 1.2-V، 1.5-V، 1.8-V، 2.5-V، 3.3-V و 5-V را فراهم مي کند. گره ها VCCA نبايد از VCCB تجاوز کند. وقتي ورودي OE کم است، همه خروجي ها در حالت امپدانس بالا قرار مي گيرند. براي اطمينان از وضعيت امپدانس بالا در هنگام خاموش يا روشن کردن، OE بايد از طريق يک مقاومت کشويي به GND متصل شود. قابليت منبع فعلي درايور حداقل مقدار مقاومت را تعيين مي کند. دستگاه TXB0104 طوري طراحي شده است که مدار ورودي OE توسط VCCA تامين مي شود.
Description
This TXB0104 4-bit noninverting translator uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 V to 3.6 V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 V to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.2-V, 1.5- V, 1.8-V, 2.5-V, 3.3-V, and 5-V voltage nodes. VCCA must not exceed VCCB. When the OE input is low, all outputs are placed in the high-impedance state. To ensure the high-impedance state during power up or power down, OE must be tied to GND through a pulldown resistor The current sourcing capability of the driver determines the minimum value of the resistor. The TXB0104 device is designed so the OE input circuit is supplied by VCCA.
|
