توضیحات
INA186 يک تقويت‌کننده سنسور جريان با ولتاژ خروجي کم است (همچنين به آن مانيتور شنت جريان نيز مي‌گويند). اين دستگاه معمولاً براي حفاظت از اضافه جريان، اندازه گيري دقيق جريان براي بهينه سازي سيستم يا در مدارهاي بازخورد حلقه بسته استفاده مي شود. INA186 مي تواند افت شنت ها را در ولتاژهاي معمولي از -0.2 ولت تا +40 ولت، مستقل از ولتاژ تغذيه، احساس کند. جريان باياس ورودي پايين INA186 امکان استفاده از مقاومت هاي حس جريان بزرگتر را فراهم مي کند، بنابراين اندازه گيري دقيق جريان را در محدوده ميکروآمپر ارائه مي دهد. ولتاژ آفست کم معماري دريفت صفر دامنه ديناميکي اندازه گيري جريان را گسترش مي دهد. اين ويژگي به مقاومت هاي حسي کوچکتر با تلفات توان کمتر اجازه مي دهد، در حالي که هنوز اندازه گيري دقيق جريان را ارائه مي دهد. INA186 از يک منبع تغذيه 1.7 ولت تا 5.5 ولت کار مي کند و حداکثر 90 ميکرو آمپر جريان تغذيه را مي کشد. پنج گزينه بهره ثابت در دسترس هستند: 25 V/V، 50 V/V، 100 V/V، 200 V/V، يا 500 V/V. اين دستگاه در محدوده دماي عملياتي -40 درجه سانتيگراد تا +125 درجه سانتيگراد مشخص شده است و در بسته هاي SC70، SOT-23-THIN و DSBGA ارائه مي شود. بسته هاي SC70 و SOT-23 (DDF) از اندازه گيري جريان دو طرفه پشتيباني مي کنند، در حالي که بسته DSBGA فقط از اندازه گيري جريان در يک جهت پشتيباني مي کند.
Description
The INA186 is a low-power, voltage-output, current-
sense amplifier (also called a current-shunt monitor).
This device is commonly used for overcurrent
protection, precision current measurement for system
optimization, or in closed-loop feedback circuits. The
INA186 can sense drops across shunts at common-
mode voltages from –0.2 V to +40 V, independent of
the supply voltage.
The low input bias current of the INA186 permits the
use of larger current-sense resistors, thus providing
accurate current measurements in the microamp
range. The low offset voltage of the zero-drift
architecture extends the dynamic range of the current
measurement. This feature allows for smaller sense
resistors with lower power loss, while still providing
accurate current measurements.
The INA186 operates from a single 1.7-V to 5.5-V
power supply, and draws a maximum of 90 uA of
supply current . Five fixed gain options are available:
25 V/V, 50 V/V, 100 V/V, 200 V/V, or 500 V/V. The
device is specified over the operating temperature

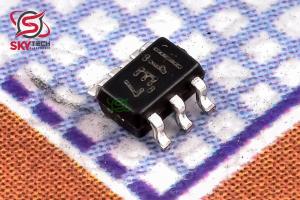

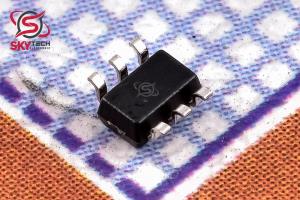

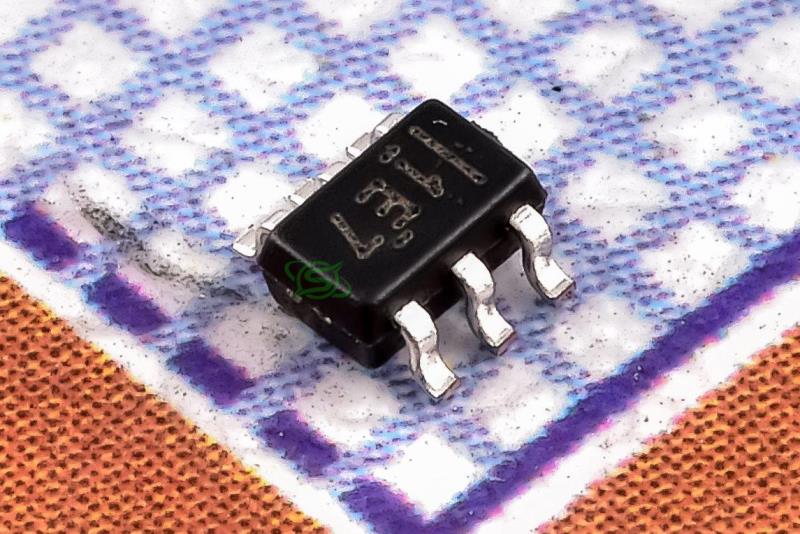

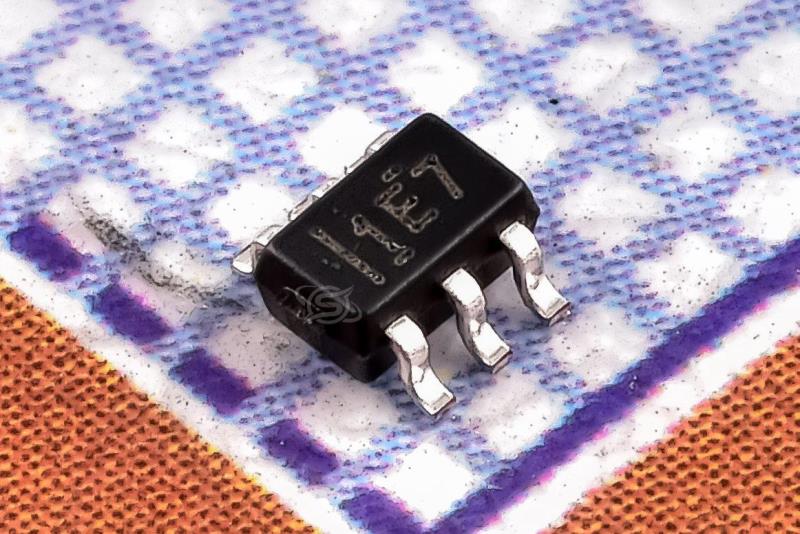

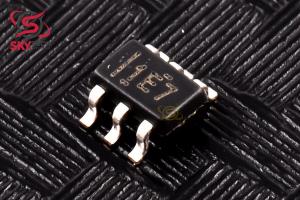

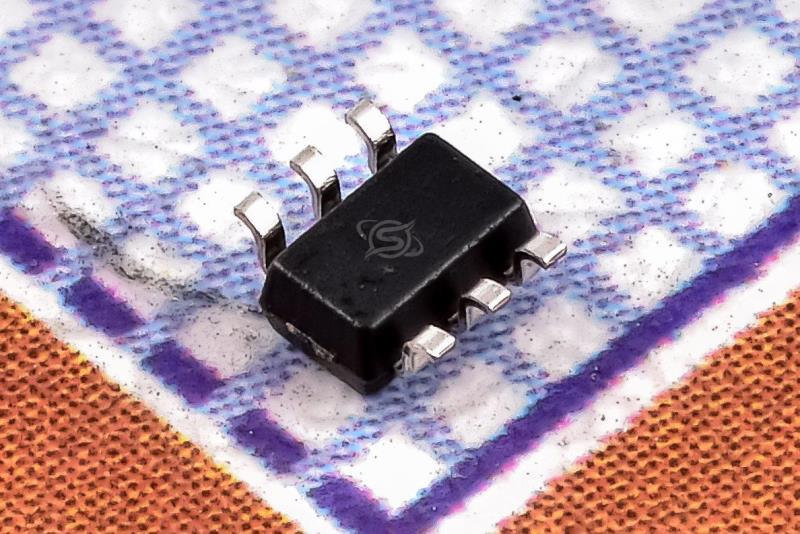

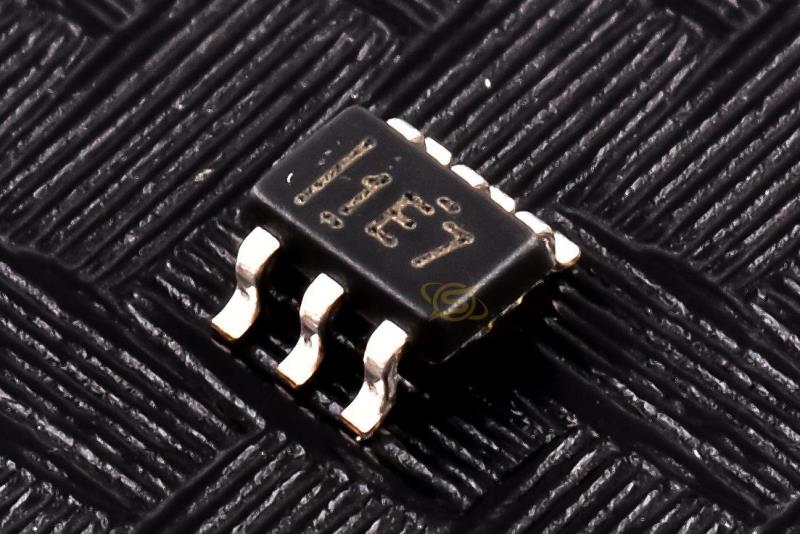

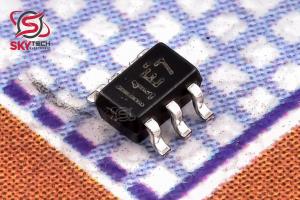

range of –40°C to +125°C, and offered in SC70,
SOT-23-THIN, and DSBGA packages. The SC70 and
SOT-23 (DDF) packages support bidirectional current
measurement, whereas the DSBGA package only
supports current measurement in one direction.
|
