میکروکنترلر

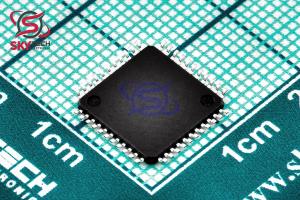

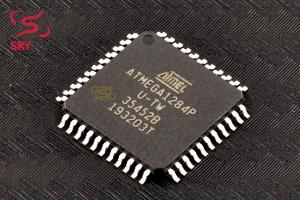

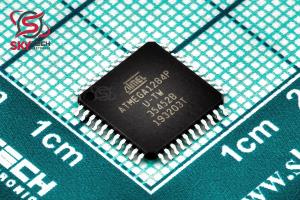

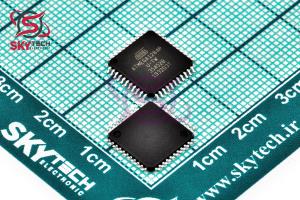

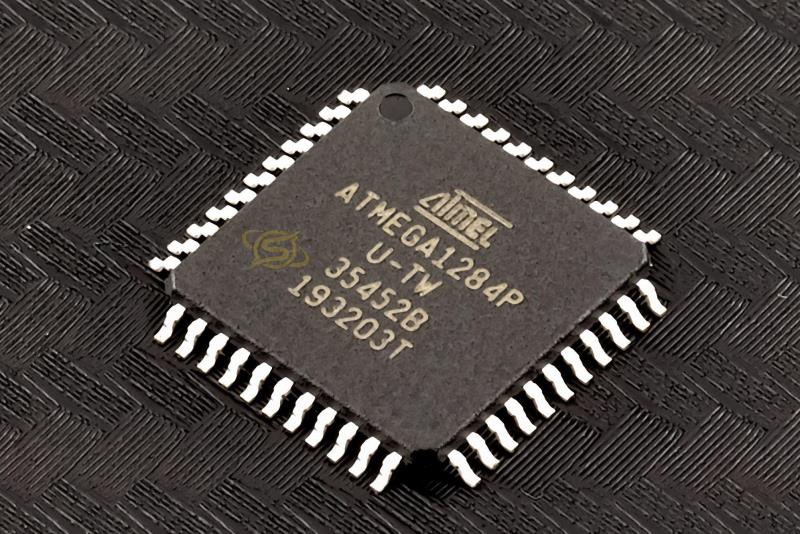

ATMEGA1284P-AU
High-performance, low-power 8-bit Atmel® AVR® Microcontroller
کیفیت: ORIGINAL(distributor) پکیج: TQFP-44
قیمت تک فروشی 2,217,614 ریال
قیمت عمده 2,096,914 ریال (10 به بالا)
قیمت ویژه 2,055,875 ریال (100 به بالا)
قیمت فوق العاده2,035,356 ریال (1000 به بالا)
 قیمت تک فروشی 3.148 تتر با تخفیف
17.2816.3215.9915.83
|
|
|
|
|
|
|
| حداکثر فرکانس کاري پردازنده |
20 مگاهرتز |
|
| مقدار حافظه SRAM |
16 کيلو بايت |
|
| مقدار حافظه (EEPROM) |
4 بايت |
|
|
|
|
|
| حداقل ولتاژ تغذيه تکي |
1.8 ولت |
|
| حداکثر ولتاژ تغذيه تکي |
5.5 ولت |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
|
|
| حداکثر تعداد پين هاي I/O |
32 |
|
توضیحات
ميکروکنترلر نوعي ريزپردازنده است که داراي حافظه RAM ROM، تايمر، پورت‌هاي ورودي و خروجي (I/O) و درگاه ترتيبي (Serial Port پورت سريال)، درون خود تراشه است، و مي‌تواند به تنهايي ابزارهاي ديگر را کنترل کند. به عبارت ديگر يک ميکروکنترلر، مدار مجتمع کوچکي است که از يک CPU کوچک و اجزاي ديگري مانند تايمر، درگاه‌هاي ورودي و خروجي آنالوگ و ديجيتال و حافظه تشکيل شده‌است. در واقع يک ريزپردازنده درون ميکروکنترولر قرار گرفته‌است که با استفاده از آن مي‌تواند محاسبات منطقي و حسابي را انجام دهد. وجود RAM و ROM و پورت‌هاي I/O در ميکروکنترلرها آن‌ها را يک انتخاب ايده ال براي کاربردهايي مي‌کند که قيمت و اندازه در آن‌ها مهم است. در بسياري از کاربردها مثل کنترل از راه دور تلويزيون نيازي به محاسبات سنگين وجود ندارد. در اين گونه موارد و بسياري ديگر از کاربردها فضاي مورد استفاده توان مصرفي و قيمت هر واحد مهم تر از قدرت محاسبات است. اين ميکروکنترلر بسيار پر مصرف 32 بيتي ميباشد و کلاک و توان پردازشي بالايي دارد.
Description
- High-performance, low-power 8-bit Atmel® AVR® Microcontroller
-Advanced RISC architecture
-131 powerful Instructions – most single-clock cycle execution
-32 × 8 general purpose working registers
Fully static operation
-Up to 20MIPS throughput at 20MHz
-On-chip 2-cycle multiplier
-High endurance non-volatile memory segments
16/32/64/128KBytes of In-System Self--programmable Flash program memory
- 512/1K/2K/4KBytes EEPROM
-1/2/4/16KBytes Internal SRAM
-Write/Erase Cycles: 10,000 Flash/ 100,000 EEPROM
Data retention: 20 years at 85°C/ 100 years at 25°C(1)
-Optional Boot Code Section with Independent Lock Bits
-In-System Programming by On-chip Boot Program
- True Read-While-Write Operation
-Programming Lock for Software Security
- Atmel QTouch® library support
Capacitive touch buttons, sliders and wheels
QTouch and QMatrix acquisition
Up to 64 sense channels
-JTAG (IEEE std. 1149.1 Compliant) Interface
Boundary-scan Capabilities According to the JTAG Standard
Extensive On-chip Debug Support
Programming of Flash, EEPROM, Fuses, and Lock Bits through the JTAG
Interface
- Peripheral Features
Two 8-bit Timer/Counters with Separate Prescalers and Compare Modes
One/two 16-bit Timer/Counter with Separate Prescaler, Compare Mode, and
Capture Mode
Real Time Counter with Separate Oscillator
Six PWM Channels
8-channel, 10-bit ADC
-Differential mode with selectable gain at 1×, 10× or 200×
-Byte-oriented Two-wire Serial Interface
-Two Programmable Serial USART
-Master/Slave SPI Serial Interface
|
