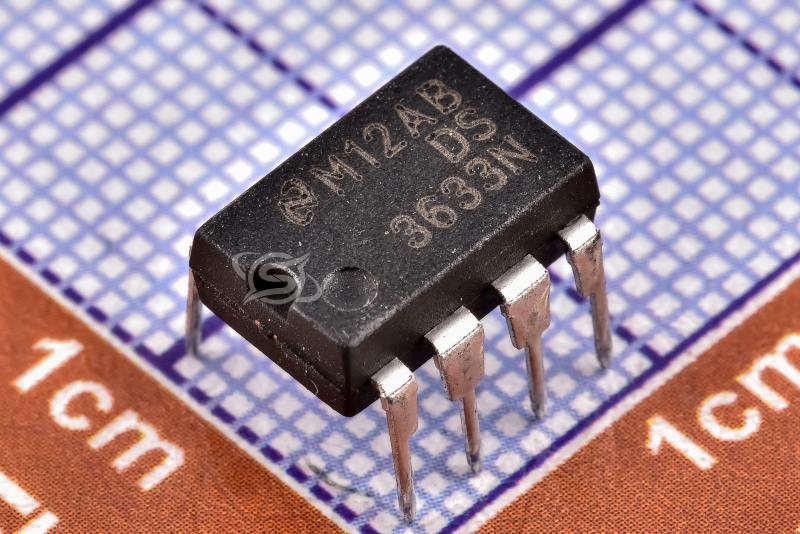

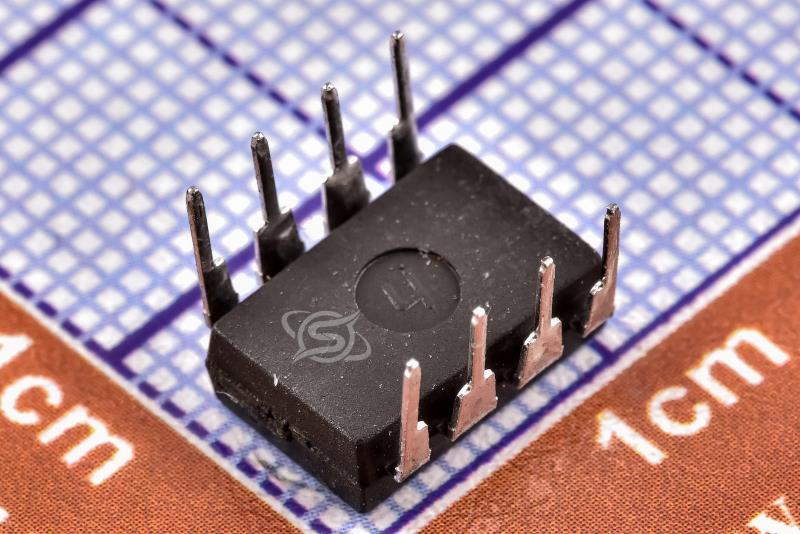

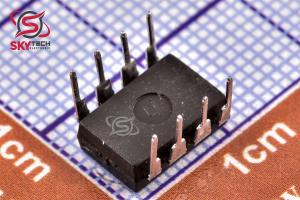

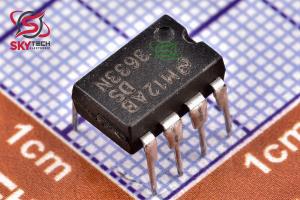

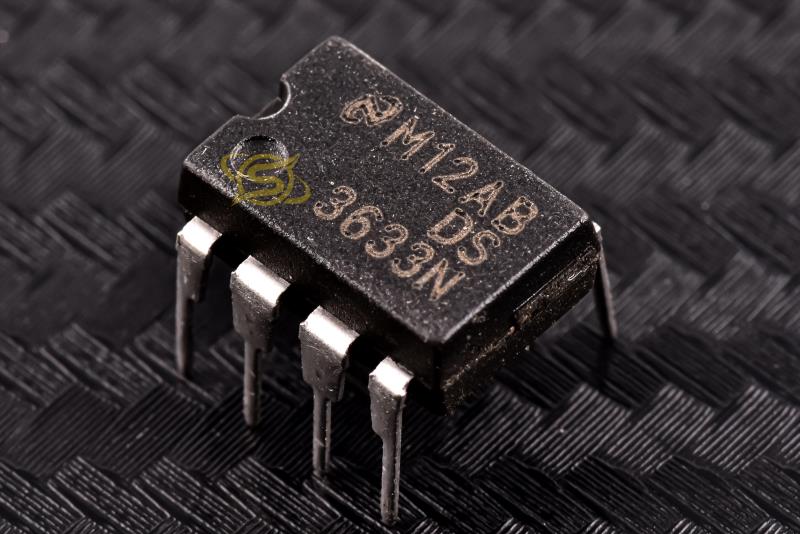

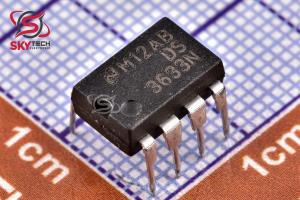

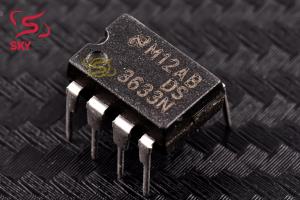

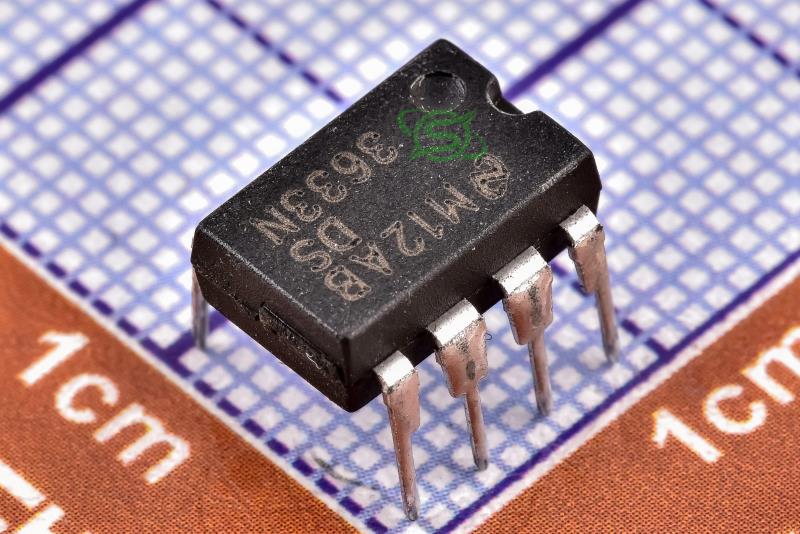

درایور محیطی دوگانه CMOS
DS3633N
CMOS Dual Peripheral Driver
کیفیت: ORIGINAL(distributor) پکیج: DIP-8
قیمت تک فروشی 3,920,047 ریال
قیمت عمده 3,734,663 ریال (10 به بالا)
قیمت ویژه 3,660,510 ریال (100 به بالا)
قیمت فوق العاده3,623,433 ریال (1000 به بالا)
 قیمت تک فروشی 5.433 تتر با تخفیف
30.8729.428.8128.52
|
|
|
|
|
| حداکثر دماي کاري |
70 سانتيگراد |
|
| حداقل دماي کاري |
0 سانتيگراد |
|
| حداقل ولتاژ ورودي |
4.75 ولت |
|
| حداکثر ولتاژ ورودي |
15 ولت |
|
توضیحات
سري DS1631 از درايورهاي جانبي دوگانه به عنوان مجموعه اي جهاني از اجزاي رابط براي مدارهاي CMOS طراحي شده است. هر مدار داراي ورودي‌هاي سازگار با CMOS با آستانه‌هايي است که تابعي از VCC (تقريباً (2/2 VCC) هستند. ورودي‌ها PNP هستند که امپدانس بالايي را براي اتصال با CMOS فراهم مي‌کنند. خروجي‌ها داراي قابليت ولتاژ بالا هستند، حداقل ولتاژ شکست 56 ولت در 250 است. خروجي ها ترانزيستورهاي دارلينگتون هستند. اين امکان عملکرد جريان بالا (حداکثر 300 ميلي آمپر) در سطوح پايين جريان VCC داخلي را فراهم مي کند زيرا درايو پايه ترانزيستور خروجي از بار متناسب با شرايط بارگذاري مورد نياز بدست مي آيد. براي به حداقل رساندن بار در منبع منطقي CMOS. برق معمولي VCC e 5 ولت 28 مگاوات با هر دو خروجي روشن است. محدوده عملياتي VCC 4.5 ولت تا 15 ولت است. مدار همچنين داراي حفاظت ترانزيستور خروجي در صورت قطع منبع VCC با فشار دادن خروجي به داخل است. حالت OFF امپدانس بالا با همان سطوح خرابي زماني که VCC اعمال شد. پين‌اوت‌ها همان توابع منطقي مربوطه هستند که در سري‌هاي محبوب مدارهاي زير يافت مي‌شوند: DS75451، DS75461. اين ويژگي امکان تبديل مستقيم سيستم هاي فعلي به مدارهاي خانواده MM74C CMOS و سري DS1631 را با صرفه جويي در مصرف برق فراهم مي کند. سري DS1631 همچنين با TTL در VCC e 5V سازگار است.
Description
The DS1631 series of dual peripheral drivers was designed
to be a universal set of interface components for CMOS
circuits.
Each circuit has CMOS compatible inputs with thresholds
that track as a function of VCC (approximately (/2 VCC). The
inputs are PNPs providing the high impedance necessary
for interfacing with CMOS.
Outputs have high voltage capability, minimum breakdown
voltage is 56V at 250 mA.
The outputs are Darlington connected transistors. This allows high current operation (300 mA max) at low internal
VCC current levels since base drive for the output transistor
is obtained from the load in proportion to the required loading conditions. This is essential in order to minimize loading
on the CMOS logic supply.
Typical VCC e 5V power is 28 mW with both outputs ON.
VCC operating range is 4.5V to 15V.
The circuit also features output transistor protection if the
VCC supply is lost by forcing the output into the high impedance OFF state with the same breakdown levels as when
VCC was applied.
Pin-outs are the same as the respective logic functions
found in the following popular series of circuits: DS75451,
DS75461. This feature allows direct conversion of present
systems to the MM74C CMOS family and DS1631 series
circuits with great power savings.
The DS1631 series is also TTL compatible at VCC e 5V.
|
