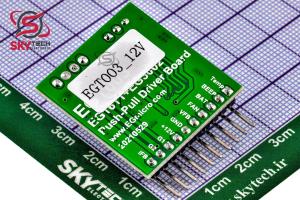

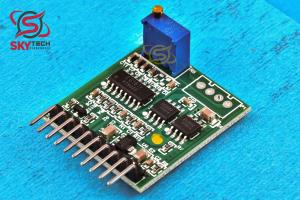

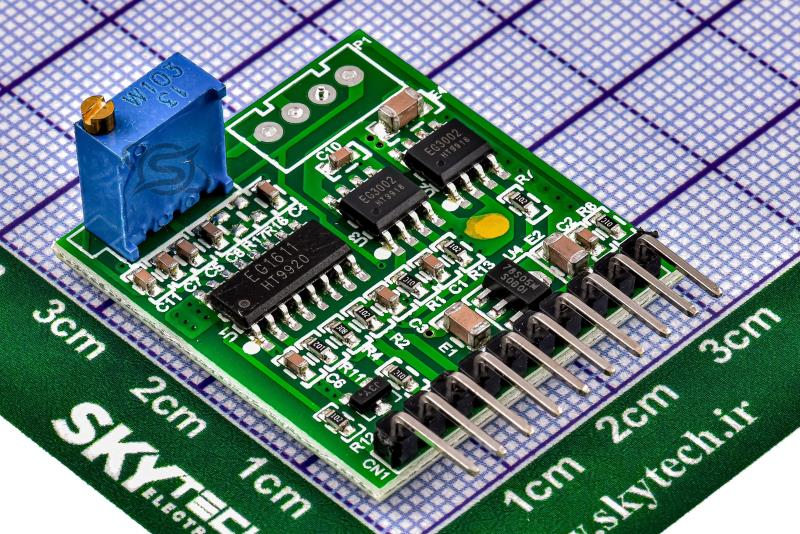

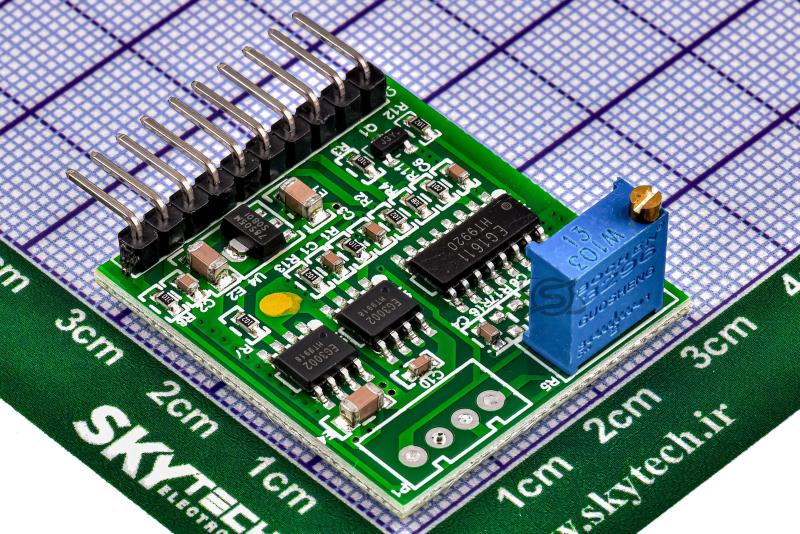

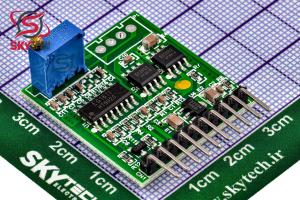

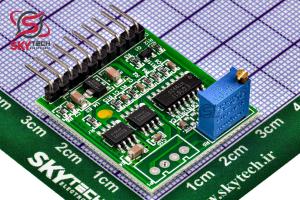

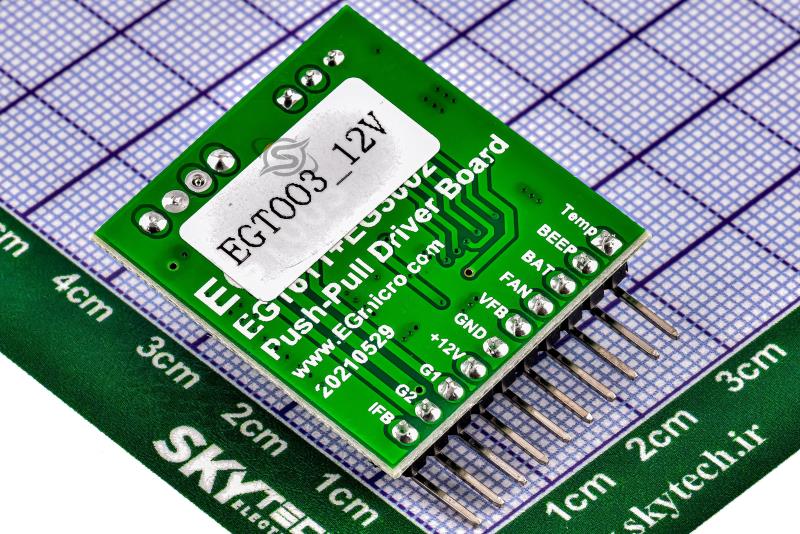

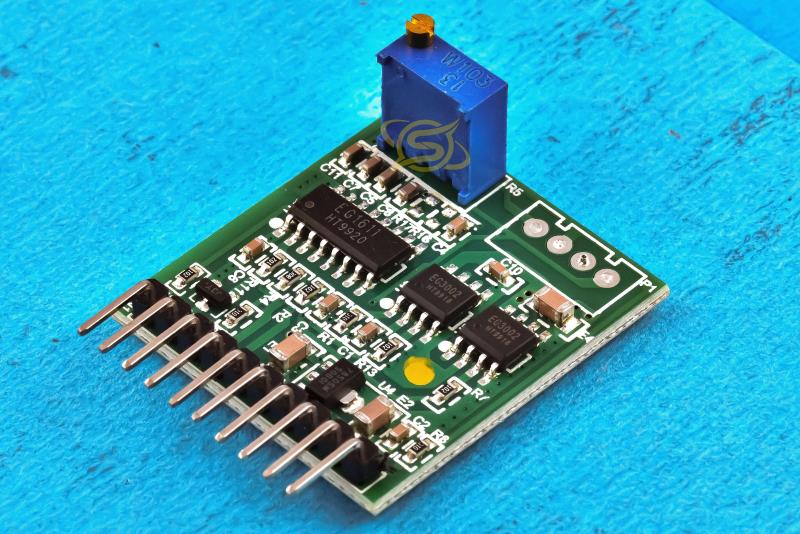

ماژول راه انداز
EGT003
1000W Push-Pull Quasi-resonant inverter driver module
کیفیت: ORIGINAL(distributor) پکیج: MODULE
قیمت تک فروشی 2,055,845 ریال
قیمت عمده 1,962,491 ریال (10 به بالا)
قیمت ویژه 1,925,149 ریال (100 به بالا)
قیمت فوق العاده1,906,478 ریال (1000 به بالا)
 قیمت تک فروشی 2.918 تتر با تخفیف
15.5914.8514.5514.4
|
توضیحات
EGT003_24/48/60V بر اساس EG1611+EG2132 طراحي راه حل تراشه PWM درايو صفحه، ويژه براي ماژول درايور مرحله جلويي اينورتر شبه تشديد کامل پل، پشتيباني از 24 ولت، 48 ولت، 60 ولت و ولتاژ 72 ولت، فقط اعمال ولتاژ ثابت و تغيير Wt برد درايو R3 مقدار مقاومت مي تواند انواع مختلفي از باتري ها را پشتيباني کند. اين ماژول خاموش کردن ولتاژ پايين باتري را ارائه مي دهد، بوق تحت ولتاژ، خاموش شدن بيش از حد ولتاژ باتري، حفاظت از اتصال کوتاه خروجي بيش از جريان و خروجي را ارائه مي دهد، در همان زمان، دو راه را در خروجي نصف ارائه مي کند. تراشه درايور پل، مکمل لوله پايين، منطقه مرده 700 نانو ثانيه سيگنال PWM است، پين هاي خروجي LO1، HO1 و LO2، HO2 هستند، برد درايو از حالت تنظيم فرکانس پشتيباني مي کند، از محدوده R5 قابل تنظيم پتانسيومتر، محدوده قابل تنظيم پتانسيومتر R5، 40KHz است. 100 کيلوهرتز. بازخورد ولتاژ ماژول از حالت تنظيم ولتاژ حلقه بسته کم عمق استفاده مي کند، حداکثر حد ولتاژ را مي توان به دست آورد. خروجي ترانسفورماتور ذخيره مي شود، هزينه کلي و فضاي PCB را کاهش مي دهد.
Description
EGT003_24/48/60V It s based on EG1611+EG2132 Design of chip solution PWM Drive plate Special for full bridge quasi resonant inverter front stage Boost driver module support 24V-48V-60V and 72V Constant voltage input When applied, just change the drive board R3 Resistance value can support Different kinds of batteries The module provides battery undervoltage shutdown Under voltage beep Battery overvoltage shutdown Output over current and output short circuit protection At the same time, it provides two ways On the output of half bridge driver chip Lower tube complementation The dead zone is 700nS Of PWM signal The output pins are LO1 HO1 and LO2 HO2 The drive board supports frequency adjustable mode From the R5 Adjustable potentiometer adjustment The adjustable range is 40KHz-100KHz The voltage feedback of the module adopts the shallow closed loop voltage regulation mode The maximum voltage limit can be achieved To prevent no-load voltage too high and lead to burning MOS Tube phenomenon At the same time, the filter inductance of transformer output is saved Reduce the overall cost and PCB space.
|
