مترجم سطح ولتاژ دو جهته

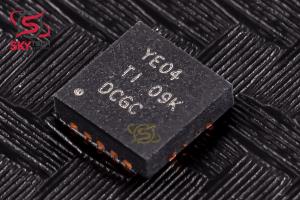

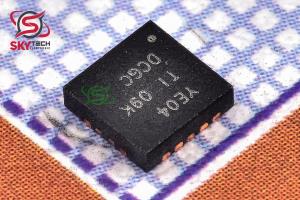

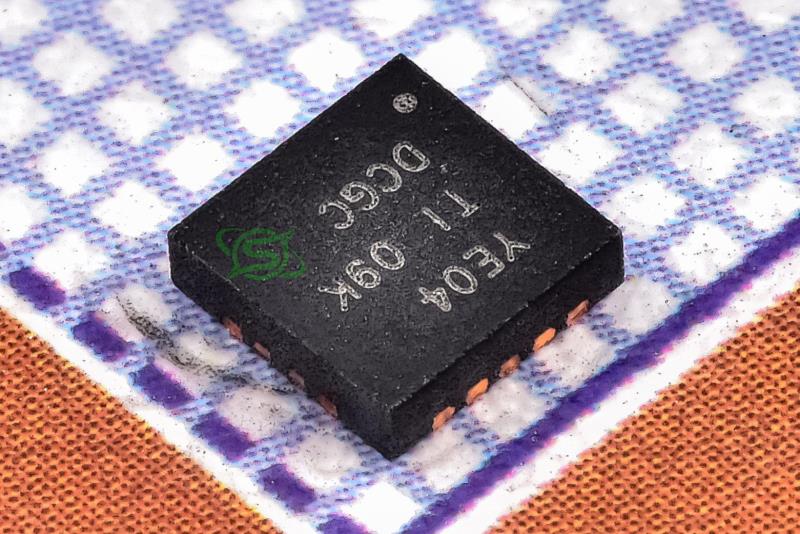

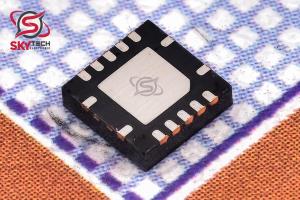

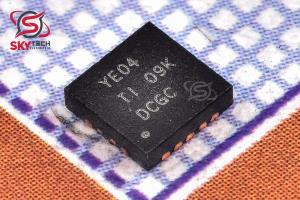

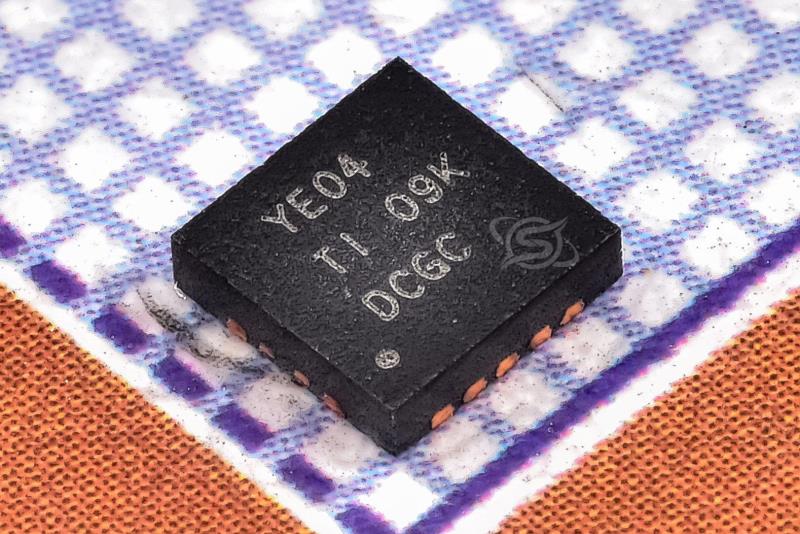

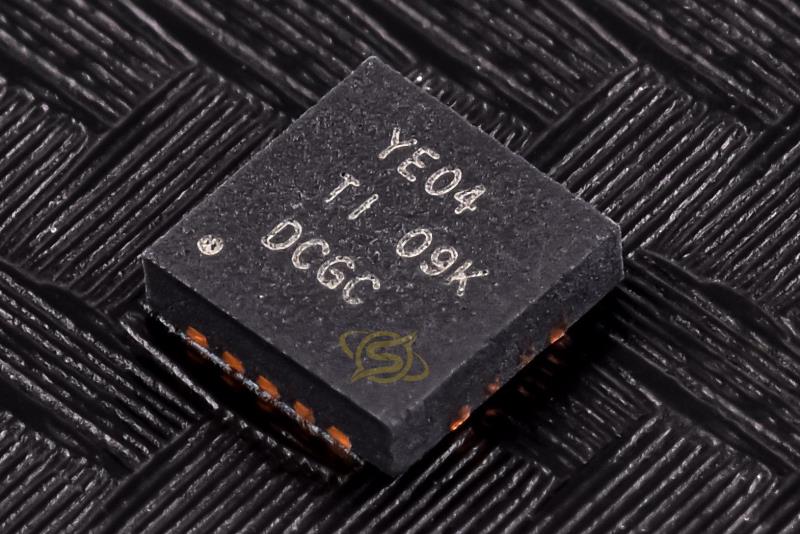

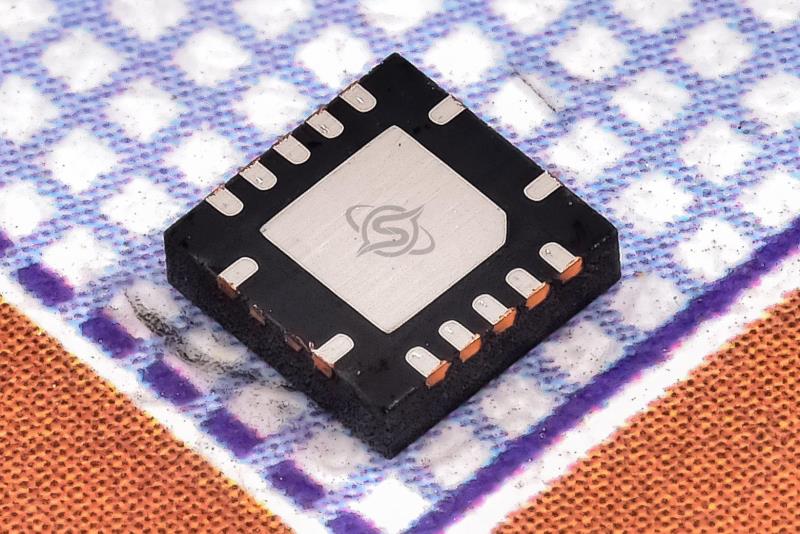

TXB0104RGYR

4-Bit Bidirectional Voltage-Level With Automatic Direction

کیفیت: ORIGINAL(distributor)       پکیج: VQFN-14

قیمت تک فروشی  645,280  ریال

قیمت عمده  614,698  ریال (10 به بالا)

قیمت ویژه  602,466  ریال (100 به بالا)

قیمت فوق العاده596,349  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.89  تتر با تخفیف

5.094.854.754.7


تعداد موجودی در انبار : 8 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

اين مترجم غير معکوس 4 بيتي TXB0104 از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. پورت A براي رديابي VCCA طراحي شده است. VCCA هر ولتاژ تغذيه از 1.2 ولت تا 3.6 ولت را مي پذيرد. پورت B براي رديابي VCCB طراحي شده است. VCCB هر ولتاژ تغذيه از 1.65 ولت تا 5.5 ولت را مي پذيرد. اين امکان ترجمه دو طرفه ولتاژ پايين جهاني بين هر يک از ولتاژهاي 1.2-V، 1.5-V، 1.8-V، 2.5-V، 3.3-V و 5-V را فراهم مي کند. گره ها VCCA نبايد از VCCB تجاوز کند. وقتي ورودي OE کم است، همه خروجي ها در حالت امپدانس بالا قرار مي گيرند. براي اطمينان از وضعيت امپدانس بالا در هنگام خاموش يا روشن کردن، OE بايد از طريق يک مقاومت کشويي به GND متصل شود. قابليت منبع فعلي درايور حداقل مقدار مقاومت را تعيين مي کند. دستگاه TXB0104 طوري طراحي شده است که مدار ورودي OE توسط VCCA تامين مي شود. اين دستگاه به طور کامل براي برنامه هاي خاموش کردن جزئي با استفاده از I OFF مشخص شده است. مدار I OFF خروجي ها را غيرفعال مي کند که از آسيب رساندن جريان برگشتي به دستگاه در هنگام خاموش شدن دستگاه جلوگيري مي کند.



Description

This TXB0104 4-bit noninverting translator uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 V to 3.6 V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 V to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.2-V, 1.5- V, 1.8-V, 2.5-V, 3.3-V, and 5-V voltage nodes. VCCA must not exceed VCCB. When the OE input is low, all outputs are placed in the high-impedance state. To ensure the high-impedance state during power up or power down, OE must be tied to GND through a pulldown resistor The current sourcing capability of the driver determines the minimum value of the resistor. The TXB0104 device is designed so the OE input circuit is supplied by VCCA. This device is fully specified for partial powerdown applications using I OFF. The I OFF circuitry disables the outputs, which prevents damaging current backflow through the device when the device is powered down.
