فرستنده و گیرنده BUS

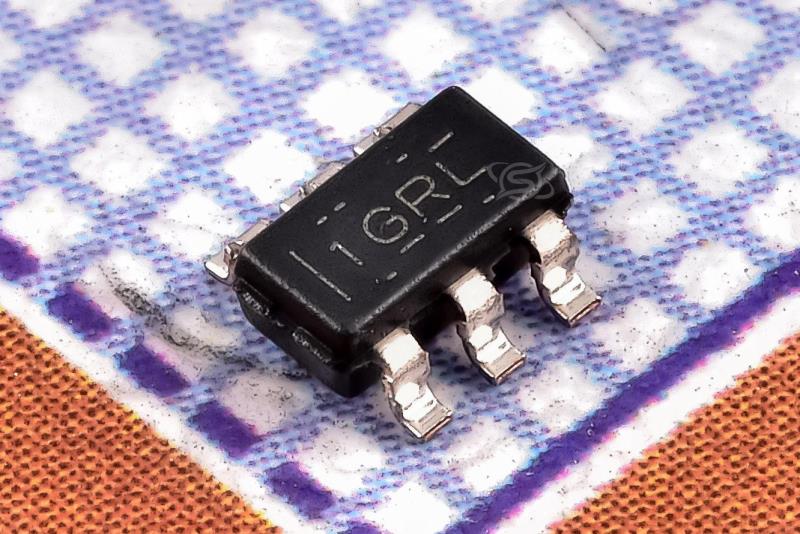

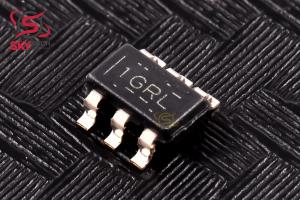

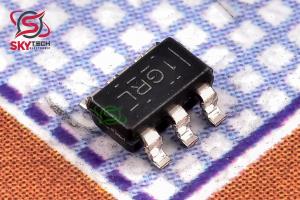

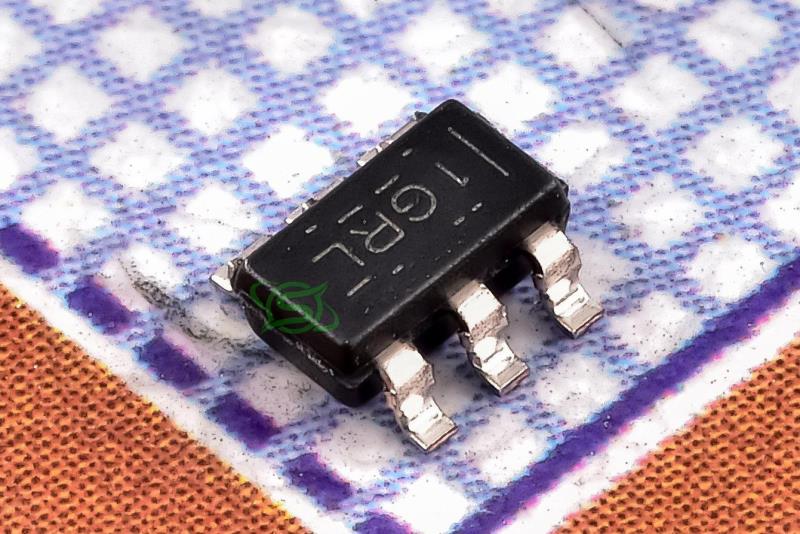

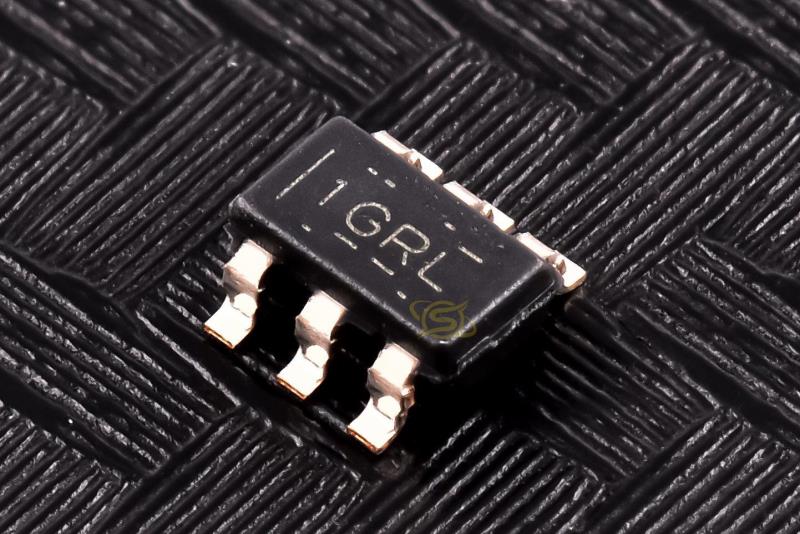

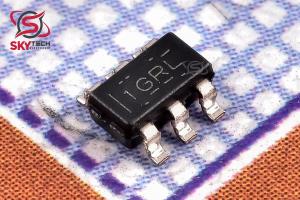

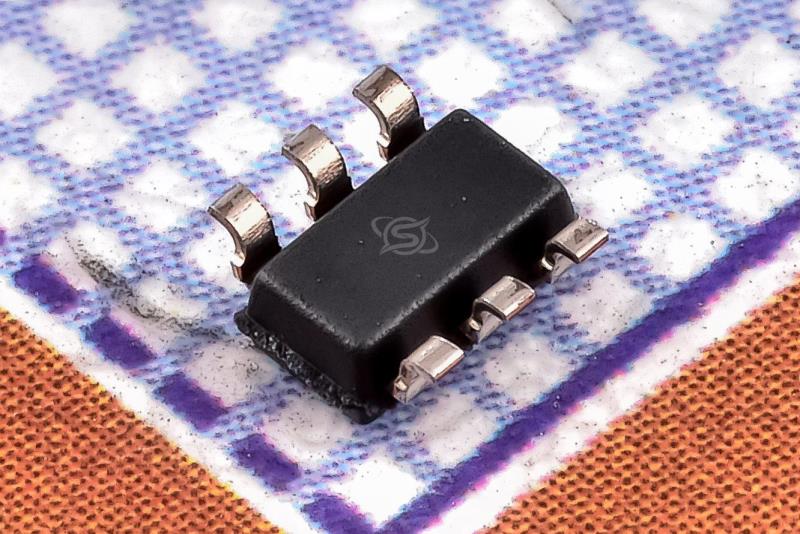

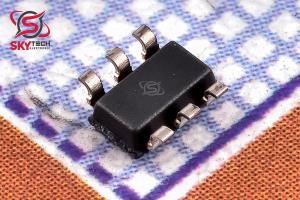

SN74AXC1T45DBVR
Bus Transceivers Single-bit dual-supply bus transceiver
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-6
قیمت تک فروشی 443,355 ریال
قیمت عمده 422,324 ریال (10 به بالا)
قیمت ویژه 413,912 ریال (100 به بالا)
قیمت فوق العاده409,705 ریال (1000 به بالا)
 قیمت تک فروشی 0.536 تتر با تخفیف
3.022.882.822.79
|
توضیحات
SN74AXC1T45 يک گيرنده باس غير معکوس تک بيتي است که از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. اين دستگاه با هر دو منبع VCCA و VCCB تا 0.65 ولت کار مي کند. پورت A براي رديابي VCCA طراحي شده است، که هر ولتاژ تغذيه از 0.65 ولت تا 3.6 ولت را مي پذيرد. پورت B براي رديابي VCCB طراحي شده است، که هر گونه ولتاژ را نيز مي پذيرد. ولتاژ تغذيه از 0.65 ولت تا 3.6 ولت. پين DIR جهت انتشار سيگنال را تعيين مي کند. با پين DIR پيکربندي شده HIGH، ترجمه از پورت A به پورت B است. با DIR پيکربندي شده LOW، ترجمه از پورت B به پورت A است. پين DIR به VCCA ارجاع داده مي شود، به اين معني که آستانه منطقي بالا و منطقي پايين آن را دنبال مي کند. با VCCA اين دستگاه به طور کامل براي برنامه هاي خاموش کردن جزئي با استفاده از جريان Ioff مشخص شده است. مدار حفاظت Ioff تضمين مي کند که جريان بيش از حد از ورودي، خروجي، يا ورودي/خروجي ترکيبي که به يک ولتاژ خاص باياس مي شود، در حالي که دستگاه خاموش است، کشيده نمي شود. ويژگي جداسازي VCC تضمين مي کند که اگر VCCA يا VCCB کمتر از 100 ميلي ولت باشد، هر دو پورت ورودي/خروجي با غيرفعال کردن خروجي هاي خود وارد حالت امپدانس بالا مي شوند. مدار سرکوب ايراد باعث مي شود ريل منبع تغذيه به هر ترتيبي روشن يا خاموش شود و عملکرد توالي توان قوي را ارائه دهد.
Description
The SN74AXC1T45 is a single-bit noninverting bus
transceiver that uses two separate configurable
power-supply rails. The device is operational with both
VCCA and VCCB supplies as low as 0.65 V. The A port
is designed to track VCCA, which accepts any supply
voltage from 0.65 V to 3.6 V. The B port is designed
to track VCCB, which also accepts any supply voltage
from 0.65 V to 3.6 V.
The DIR pin determines the direction of signal
propagation. With the DIR pin configured HIGH,
translation is from Port A to Port B. With DIR
configured LOW, translation is from Port B to Port A.
The DIR pin is referenced to VCCA, meaning that its
logic-high and logic-low thresholds track with VCCA.
This device is fully specified for partial-power-down
applications using the Ioff current. The Ioff protection
circuitry ensures that no excessive current is drawn
from or to an input, output, or combined I/O that
is biased to a specific voltage while the device is
powered down.
The VCC isolation feature ensures that if either VCCA
or VCCB is less than 100 mV, both I/O ports enter a
high-impedance state by disabling their outputs.
The glitch suppression circuitry enables either supply
rail to be powered on or off in any order, providing
robust power sequencing performance.
|
