تراشه ساعت/تقويم

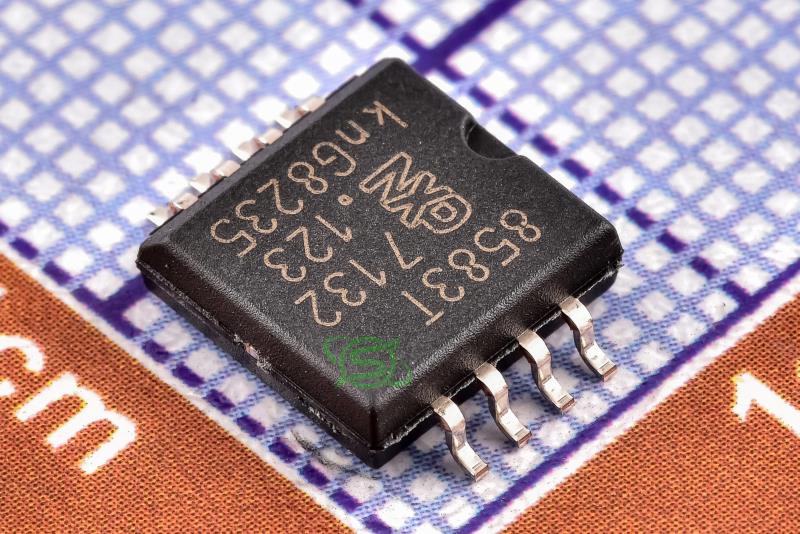

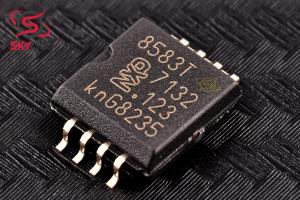

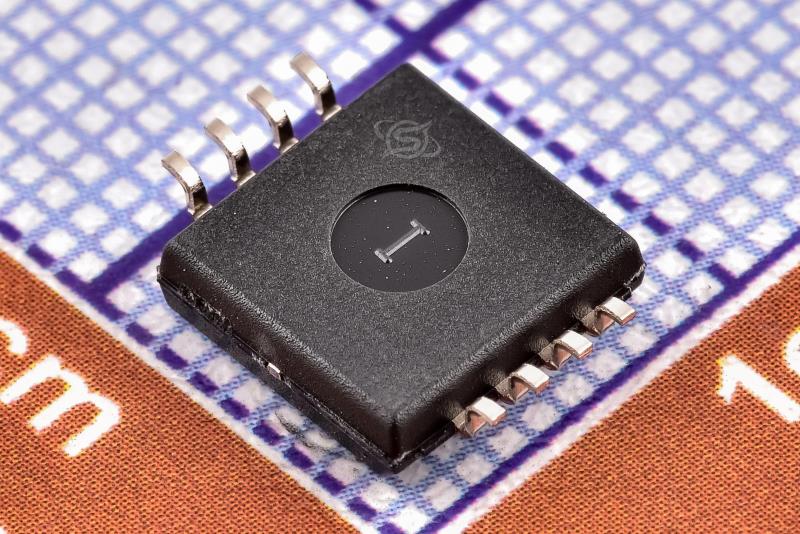

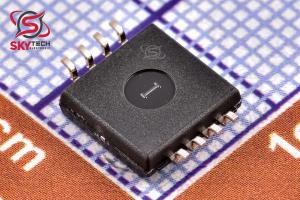

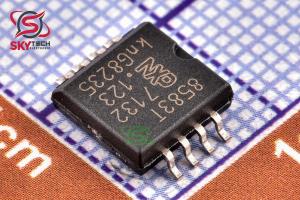

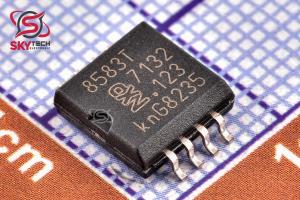

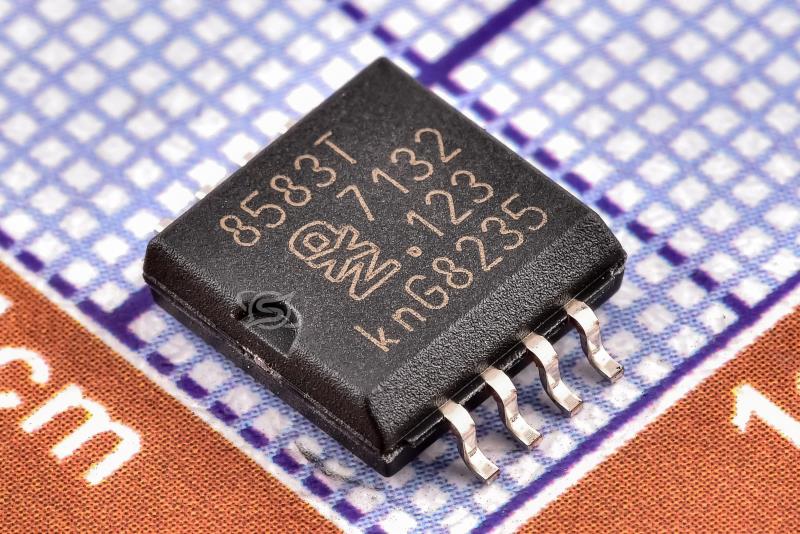

PCF8583T
Clock and calendar with 240 x 8-bit RAM
کیفیت: ORIGINAL(distributor) پکیج: SOT-176-1
قیمت تک فروشی 654,981 ریال
قیمت عمده 624,177 ریال (10 به بالا)
قیمت ویژه 611,855 ریال (100 به بالا)
قیمت فوق العاده605,695 ریال (1000 به بالا)
 قیمت تک فروشی 0.93 تتر با تخفیف
5.144.94.84.75
|
توضیحات
PCF8583 يک مدار ساعت/تقويم است که مبتني بر يک رم 2048 بيتي ثابت CMOS است که به صورت 256 کلمه در 8 بيت سازماندهي شده است. آدرس ها و داده ها به صورت سريال از طريق گذرگاه I2C دوطرفه دو خطي منتقل مي شوند. ثبت آدرس کلمه داخلي به طور خودکار پس از هر بايت داده نوشته شده يا خوانده شده افزايش مي يابد. پين آدرس A0 براي برنامه‌نويسي آدرس سخت‌افزار استفاده مي‌شود و امکان اتصال دو دستگاه به گذرگاه را بدون سخت‌افزار اضافي فراهم مي‌کند. مدار اسيلاتور داخلي 32.768 کيلوهرتز و 8 بايت اول رم براي عملکردهاي ساعت/تقويم و شمارنده استفاده مي شود. 8 بايت بعدي ممکن است به عنوان زنگ هشدار برنامه ريزي شود يا به عنوان فضاي RAM آزاد استفاده شود. 240 بايت باقي مانده مکان هاي RAM رايگان هستند.
Description
The PCF8583 is a clock/calendar circuit based on a
2048-bit static CMOS RAM organized as 256 words by
8 bits. Addresses and data are transferred serially via the
two-line bidirectional I2C-bus. The built-in word address
register is incremented automatically after each written or
read data byte. Address pin A0 is used for programming
the hardware address, allowing the connection of two
devices to the bus without additional hardware.
The built-in 32.768 kHz oscillator circuit and the first
8 bytes of the RAM are used for the clock/calendar and
counter functions. The next 8 bytes may be programmed
as alarm registers or used as free RAM space.
The remaining 240 bytes are free RAM locations.
|
