درایور پل سه فاز

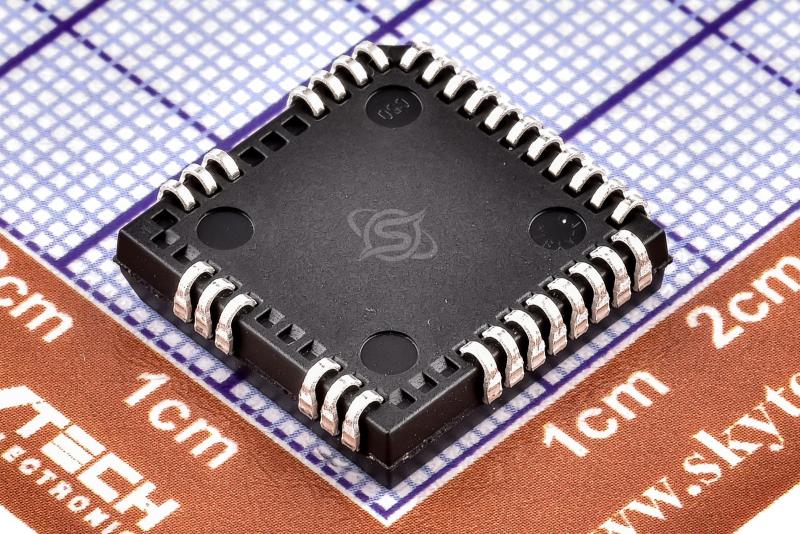

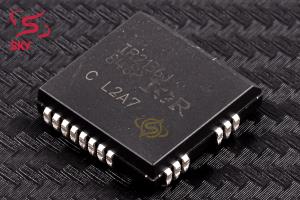

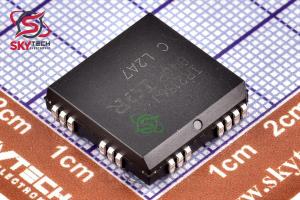

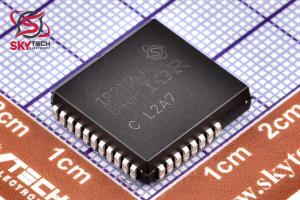

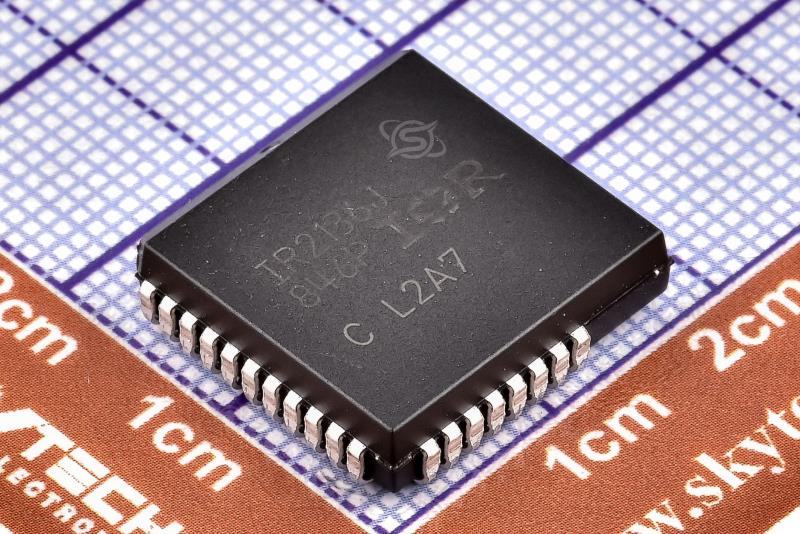

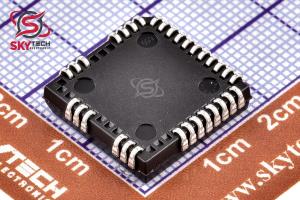

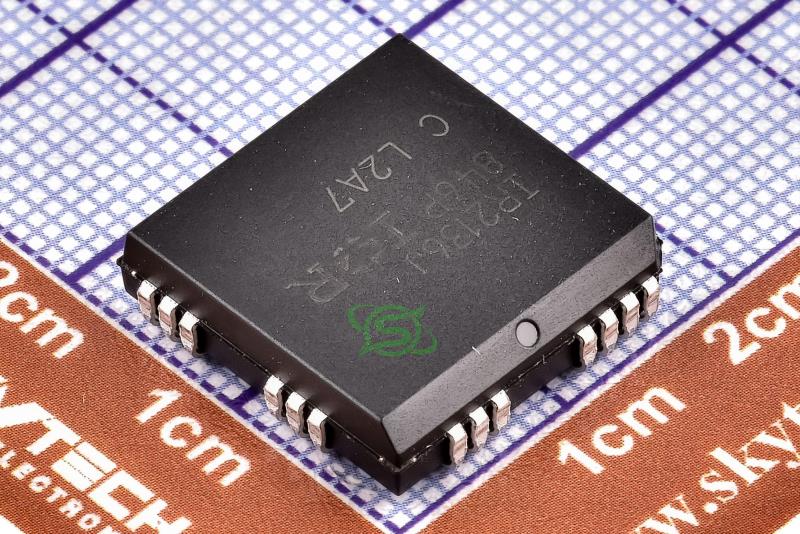

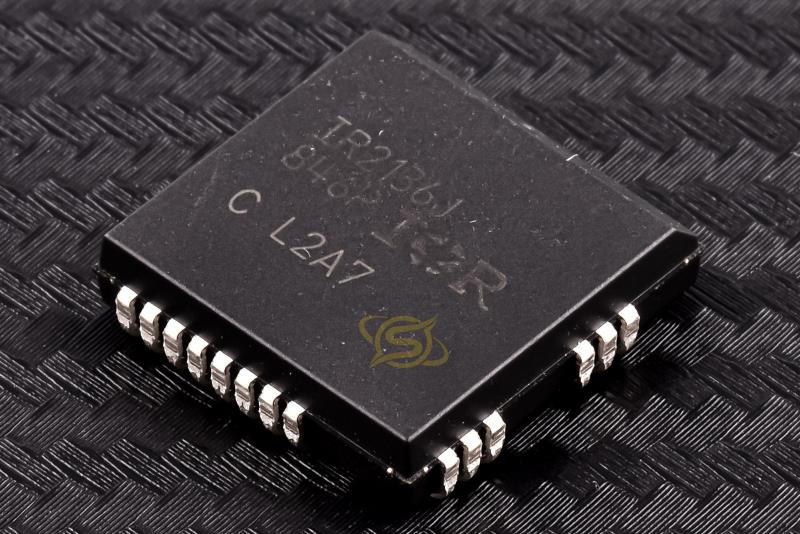

IR2136J
3-PHASE BRIDGE DRIVER
کیفیت: ORIGINAL(distributor) پکیج: PLCC-44
قیمت تک فروشی 2,243,410 ریال
قیمت عمده 2,138,450 ریال (10 به بالا)
قیمت ویژه 2,096,466 ریال (100 به بالا)
قیمت فوق العاده2,075,474 ریال (1000 به بالا)
 قیمت تک فروشی 3.521 تتر با تخفیف
212019.619.4
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
| شرکت توليد کننده |
Infineon / IR |
|
توضیحات
IR2136x (J&S) درايورهاي ماسفت با ولتاژ بالا و سرعت بالاو ماسفت IGBT با سه کانال خروجي مستقل با مرجع بالا و پايين براي کاربردهاي 3 فاز هستند. فناوري HVIC اختصاصي ساخت يکپارچه ناهموار را امکان پذير مي کند. ورودي هاي منطقي با خروجي هاي CMOS يا LSTTL تا 3.3 ولت منطقي سازگار هستند. يک تابع حرکت جريان که هر شش خروجي را خاتمه مي دهد مي تواند از يک مقاومت حسگر جريان خارجي استخراج شود. يک تابع فعال براي خاتمه هر شش خروجي به طور همزمان در دسترس است. يک سيگنال FAULT تخليه باز ارائه مي شود تا نشان دهد که جريان اضافه يا خاموش شدن ولتاژ کم رخ داده است. شرايط خطاي اضافه جريان به طور خودکار پس از يک تاخير برنامه ريزي شده خارجي از طريق شبکه RC متصل به ورودي RCIN پاک مي شود. درايورهاي خروجي داراي يک مرحله بافر جريان پالس بالا هستند که براي حداقل رسانايي متقاطع درايور طراحي شده است. تأخيرهاي انتشار براي ساده کردن استفاده در کاربردهاي فرکانس بالا مطابقت دارند. کانال‌هاي شناور را مي‌توان براي راه‌اندازي ماسفت‌هاي N-channel يا IGBT در پيکربندي سمت بالا که تا 600 ولت کار مي‌کند استفاده کرد.
Description
The IR2136x (J&S) are high voltage, high speed power MOSFET and IGBT drivers with three independent high and low side referenced output channels for 3-phase applications. Proprietary HVIC technology enables ruggedized monolithic construction. Logic inputs are compatible with CMOS or LSTTL outputs, down to 3.3 V logic. A current trip function which terminates all six outputs can be derived from an external current sense resistor. An enable function is available to terminate all six outputs simultaneously. An open-drain FAULT signal is provided to indicate that an overcurrent or undervoltage shutdown has occurred. Overcurrent fault conditions are cleared automatically after a delay programmed externally via an RC network connected to the RCIN input. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use in high frequency applications. The floating channels can be used to drive N-channel power MOSFETs or IGBTs in the high side configuration which operates up to 600 V.
|
