ماژول پالس اکسيمتر
MAX30102 MODULE
integrated pulse oximetry and heart-rate monitor module
کیفیت: ORIGINAL(distributor) پکیج:
قیمت تک فروشی 1,593,000 ریال
قیمت عمده 1,145,000 ریال (10 به بالا)
قیمت ویژه 1,122,600 ریال (100 به بالا)
قیمت فوق العاده1,111,400 ریال (1000 به بالا)
![SKYTECH](bootstrap/img/Icon/tether.png) قیمت تک فروشی 2.341 تتر با تخفیف
14109.89.7
|
توضیحات
ماژول پالس اکسيمتر max30100 يک ماژول تشخيص ضربان قلب و همزمان يک ماژول پالس اکسيمتر است که باوجود ابعاد کوچک خود کارايي بالا و قيمت مناسبي دارد و مناسب انجام انواع پروژه ها در زمينه هاي پزشکي و ورزشي و ساخت پروژه هاي پوشيدني است. ماژول max30100 داراي سازگاري کامل با رزبري پاي و آردوينو دارد. ماژول max30100 آنالوگ بوده و داراي ابعاد 5.6mm x 2.8mm x 1.2mm و چهارده پين است و با ولتاژ 1.8V تا 3.3V کار مي کند و به دليل فوق کم مصرف بودن اين ماژول گزينه خوبي براي موقعيت هايي است که محدوديت باتري وجود دارد.

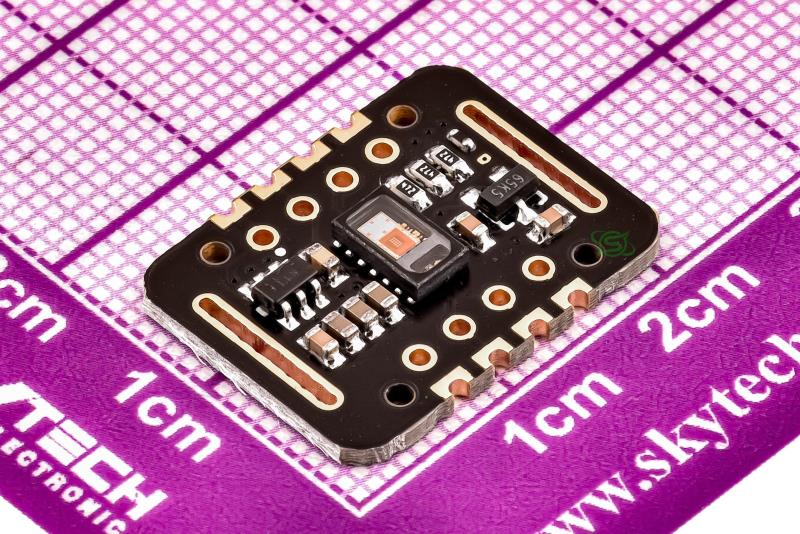

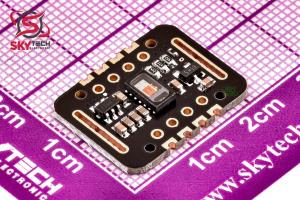

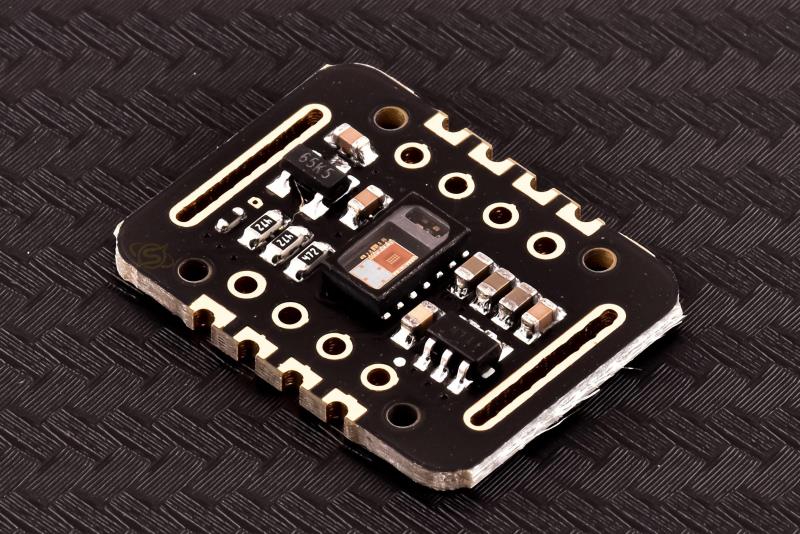

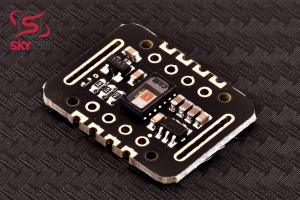

اين ماژول که همزمان هم يک پالس اکسيمتر و يک ماژول مانيتور ضربان قلب است در يک سمت خود سنسور و قطعات ديگر و در يک سمت مدار دارد. در سمتي که سنسور قرار دارد دو ال اي دي يکي از آن ها ال اي دي قرمز و ديگري ال اي دي اينفاراد(فرو سرخ) و يک سنسور فوتوديتکتور( سنسور فوتوديتکتور با واکنش الکتريکي به فوتون هاي نامريي نور را تشخيص مي دهد ) . ماژول max 30100 دو ال اي دي که دارد يکي از آن ها به رنگ قرمز و يکي اينفاراد است زماني که قلب مي تپد اکسيژن بيشتري داخل خون قرار مي گيرد و زماني قلب شروع به خالي شدن مي کند اکسيژن کمتري در خون قرار مي گيرد با محاسبه زمان بين کم شدن و زياد شدن اکسيژن خون مي توان ضربان قلب را استخراج کرد. حالا مشخص شده است که زماني که خون اکسيژن بيشتري دارد نور قرمز را از خود رد مي کند و نور اينفاراد را جذب مي کند و برعکس زماني که خون اکسيژن کمتري دارد نور قرمز را جذب مي کند و نور اينفاراد را از خود رد مي کند و با محاسبه مقدار جذب شدن هر کدام از نور ها مي توان مقدار اکسيژن خون را محاسبه کرد.
Description
The MAX30102 is an integrated pulse oximetry and
heart-rate monitor module. It includes internal LEDs,
photodetectors, optical elements, and low-noise electronics
with ambient light rejection. The MAX30102 provides a
complete system solution to ease the design-in process
for mobile and wearable devices.
The MAX30102 operates on a single 1.8V power supply
and a separate 3.3V power supply for the internal LEDs.
Communication is through a standard I2C-compatible
interface. The module can be shut down through software
with zero standby current, allowing the power rails to
remain powered at all times.
Applications:
? Wearable Devices
? Fitness Assistant Devices
? Smartphones
? Tablets
|
