راه‌انداز ماسفت

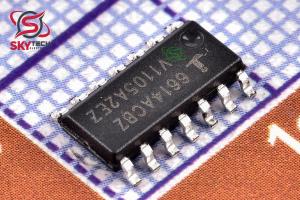

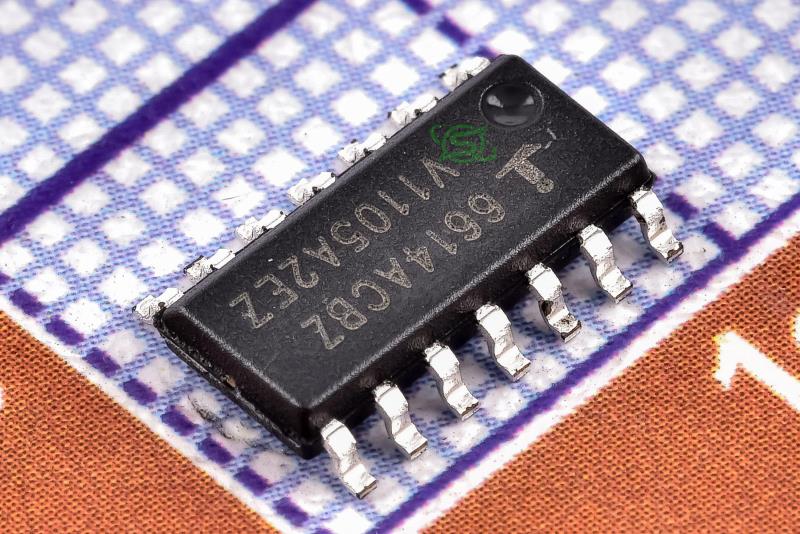

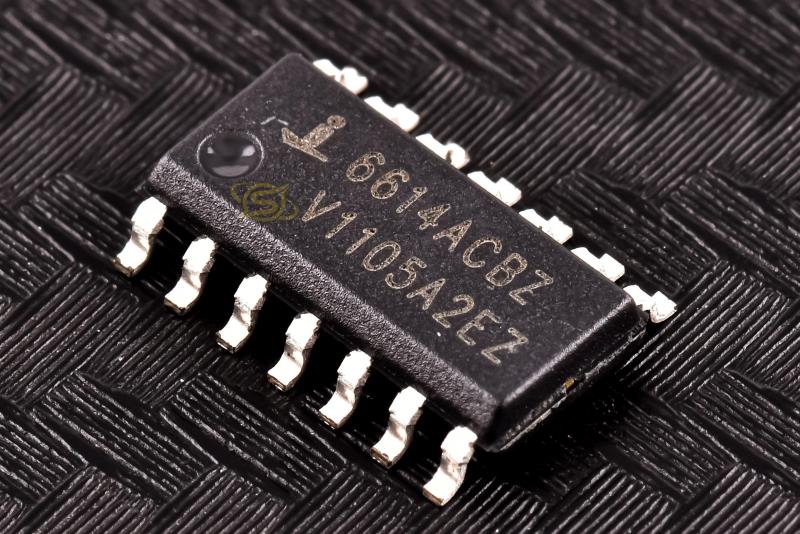

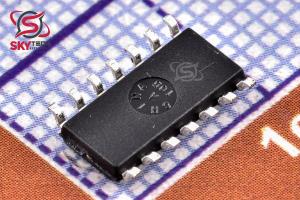

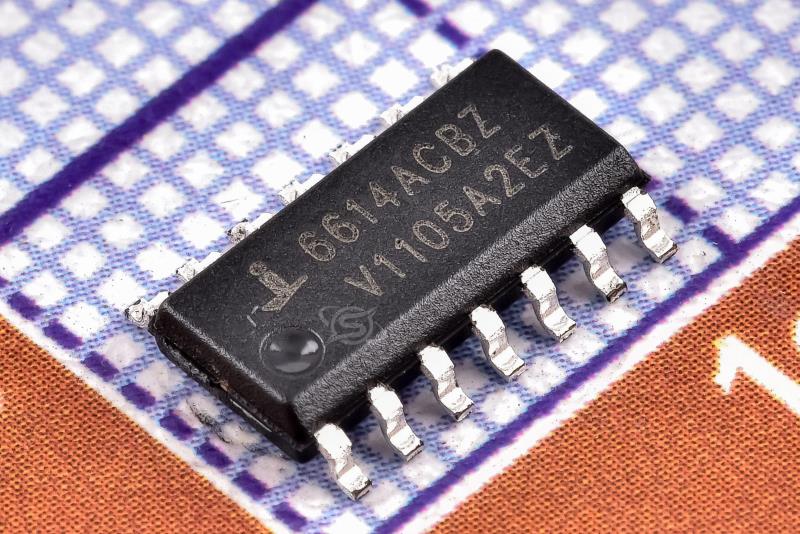

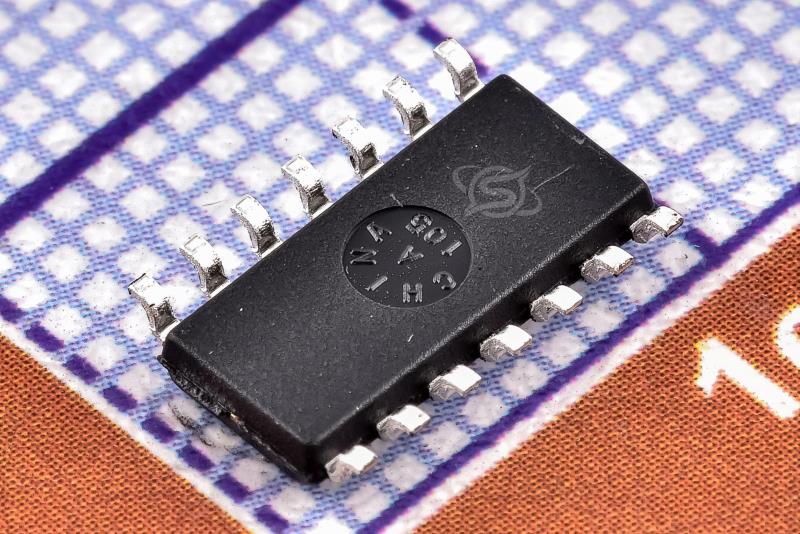

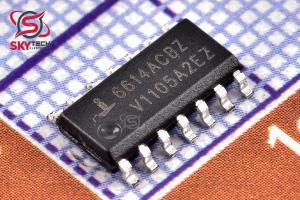

ISL6614ACBZ-T
Half-Bridge Gate Driver IC Non-Inverting
کیفیت: ORIGINAL(distributor) پکیج: SOP-14
قیمت تک فروشی 893,451 ریال
قیمت عمده 851,206 ریال (10 به بالا)
قیمت ویژه 834,307 ریال (100 به بالا)
قیمت فوق العاده825,858 ریال (1000 به بالا)
 قیمت تک فروشی 1.236 تتر با تخفیف
7.066.726.596.52
|
|
|
|
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
|
|
|
|
|
|
|
|
توضیحات
ISL6614A دو درايور ماسفت ISL6613A را ادغام مي کند وبه طور خاص براي هدايت دو ماسفت کانال در يک توپولوژي مبدل باک اصلاح شده همزمان طراحي شده است. اين درايورها همراه با کنترلرهاي چند فازي باک PWM HIP63xx يا ISL65xx و ماسفت هاي N-Channel راه حل هاي تنظيم کننده ولتاژ هسته کامل را براي ريزپردازنده هاي پيشرفته تشکيل مي دهند. ISL6614A هر دو گيت بالا و پايين را به طور همزمان در محدوده 5 ولت تا 12 ولت هدايت مي کند. اين ولتاژ درايو انعطاف‌پذيري لازم را براي بهينه‌سازي برنامه‌هايي که شامل مبادله بين تلفات شارژ گيت و هدايت است، فراهم مي‌کند. يک محافظ پيشرفته تطبيقي صفر تيراندازي ادغام شده است تا از هدايت همزمان ماسفت هاي بالايي و پاييني جلوگيري کند و زمان مرده را به حداقل برساند. اين محصولات يک ويژگي حفاظت از اضافه ولتاژ را اضافه مي کنند که قبل از اينکه VCC از آستانه روشن شدن خود فراتر رود، که در آن گره PHASE به دروازه MOSFET سمت پايين (LGATE) متصل مي شود، عملياتي مي شود. سپس ولتاژ خروجي مبدل توسط آستانه ماسفت سمت پايين محدود مي شود، که در صورت کوتاه شدن ماسفت (هاي) بالايي در هنگام راه اندازي، مقداري حفاظت از ريزپردازنده را فراهم مي کند. ISL6614A همچنين داراي يک ورودي PWM سه حالته است که با همکاري کنترل‌کننده‌هاي چند فازي PWM Intersil، از يک گذر منفي در ولتاژ خروجي هنگام خاموش شدن خروجي جلوگيري مي‌کند. اين ويژگي ديود شاتکي را که در برخي از سيستم ها براي محافظت از بار در برابر حوادث ولتاژ خروجي معکوس استفاده مي شود حذف مي کند.
Description
The ISL6614A integrates two ISL6613A MOSFET drivers and
is specifically designed to drive two Channel MOSFETs in a
synchronous rectified buck converter topology. These drivers
combined with HIP63xx or ISL65xx Multi-Phase Buck PWM
controllers and N-Channel MOSFETs form complete core
voltage regulator solutions for advanced microprocessors.
The ISL6614A drives both the upper and lower gates
simultaneously over a range from 5V to 12V. This drive
voltage provides the flexibility necessary to optimize
applications involving trade-offs between gate charge and
conduction losses.
An advanced adaptive zero shoot-through protection is
integrated to prevent both the upper and lower MOSFETs
from conducting simultaneously and to minimize the dead
time. These products add an overvoltage protection feature
operational before VCC exceeds its turn-on threshold, at
which the PHASE node is connected to the gate of the low
side MOSFET (LGATE). The output voltage of the converter
is then limited by the threshold of the low side MOSFET,
which provides some protection to the microprocessor if the
upper MOSFET(s) is shorted during startup.
The ISL6614A also features a three-state PWM input which,
working together with Intersil’s multi-phase PWM controllers,
prevents a negative transient on the output voltage when the
output is shut down. This feature eliminates the Schottky
diode that is used in some systems for protecting the load
from reversed output voltage events.
|
