ترانزیستور دارلینگتون

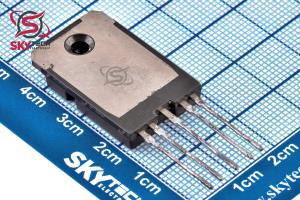

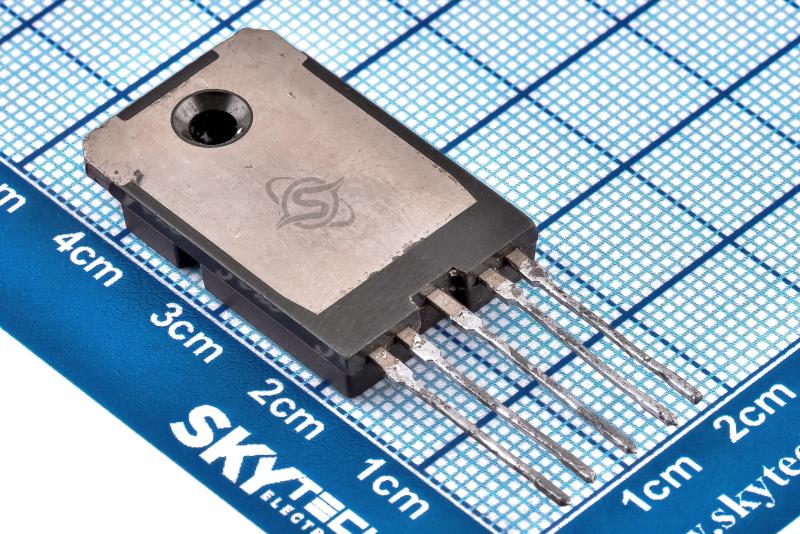

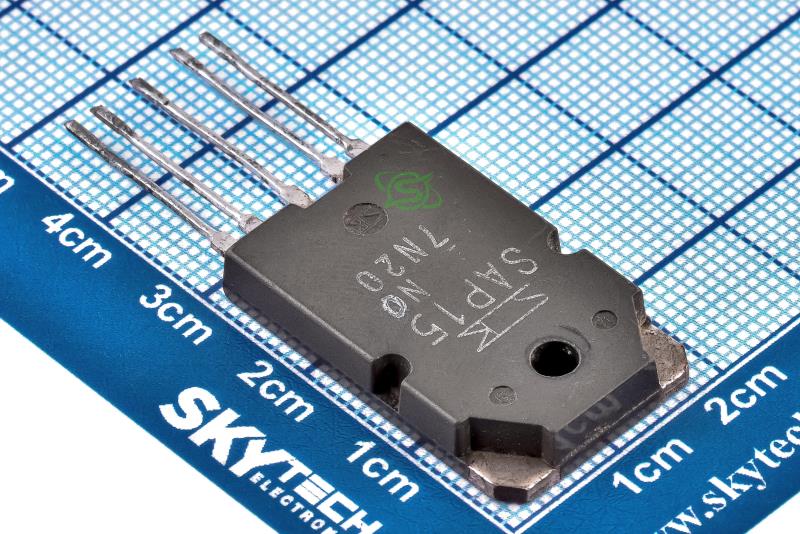

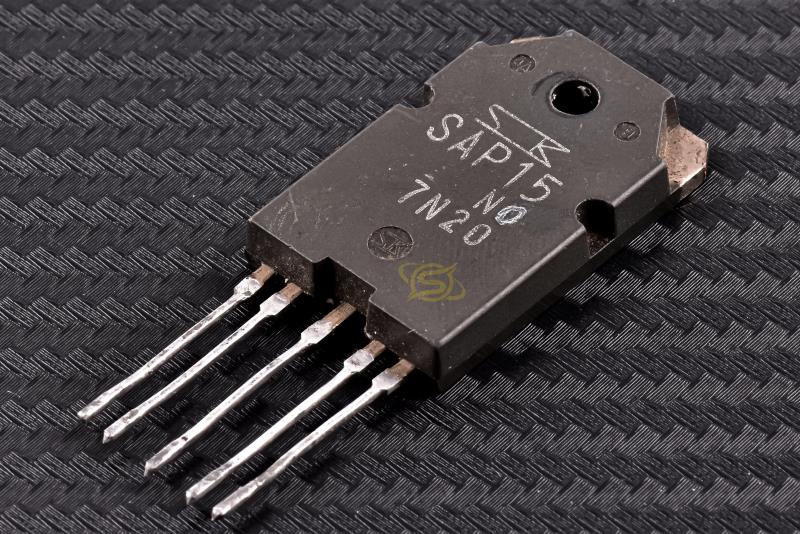

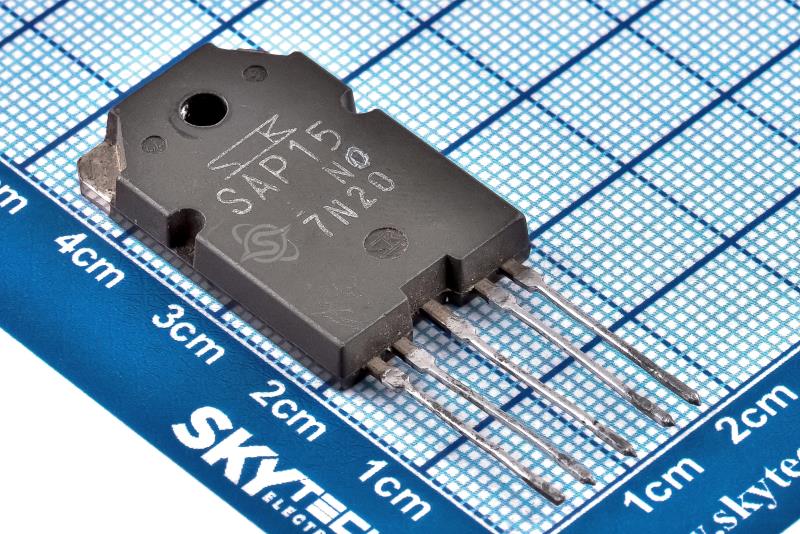

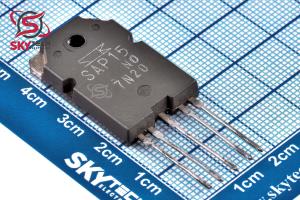

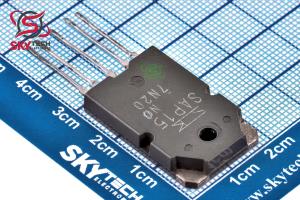

SAP15N

Darlington transistors with built-in temperature compensation diodes for audio amplifier applications

کیفیت: ORIGINAL(distributor)       پکیج: TO-3P-5

قیمت تک فروشی  4,224,772  ریال

قیمت عمده  4,030,462  ریال (10 به بالا)

قیمت ویژه  3,952,738  ریال (100 به بالا)

قیمت فوق العاده3,913,876  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 5.689  تتر با تخفیف

31.53029.429.1


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج TO-3P-5
نوع ترانزيستور Darlington
ولتاژ VCEO 150     ولت
ولتاژVCBO 150     ولت
ولتاژ VEBO 5     ولت
توان 80     وات
حداکثر دماي کاري 150-     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
حداکثر Ic 10     آمپر



توضیحات

ديودهاي جبران کننده دماي داخلي و يک مقاومت اميتر جبران دماي واقعي در زمان واقعي ديودهاي جبران کننده دما روي يک تراشه نصب شده و در مرکز تراشه قرار مي گيرند تا مستقيماً افزايش دما را تشخيص دهند. حذف وابستگي دمايي جريان بيکار ضريب دمايي ديودها براي تثبيت جريان بيکار بهينه شده است. بنابراين يکي از حالت هاي شکست مرگبار در ترانزيستورهاي دارلينگتون معمولي، Thermal Runaway، قابل اجتناب است. طراحي متقارن براي پايه هاي PNP و NPN طراحي جديد طول طرح الگو را به حداقل مي رساند و اعوجاج خروجي کنترل مي شود. ترانزيستورهاي دارلينگتون، ديودهاي جبران دما و يک مقاومت اميتر در يک بسته گنجانده شده اند، بنابراين کار براي قرار دادن قطعات و همچنين تعداد قطعات کاهش مي يابد.



Description

Built-in temperature compensation diodes and one emitter resistor Real time temperature compensation The temperature compensation diodes are mounted on one chip and placed in the center of the chip to detect temperature rises directly. Elimination of the temperature dependency of the idling current The temperature coefficient of the diodes is optimized to have the idling current stabilized; thus one of the fatal failure modes in conventional Darlington transistors, Thermal Runaway, is avoidable. Symmetrical design for the PNP and the NPN pinouts The new design minimizes the length of the pattern layout, and output distortions are controlled. Darlington transistors, temperature compensation diodes and one emitter resistor are incorporated in one package, so labor for parts insertion as well as the parts count is reduced.
