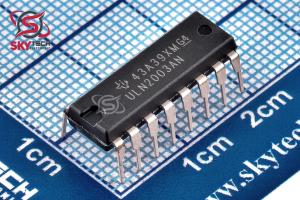

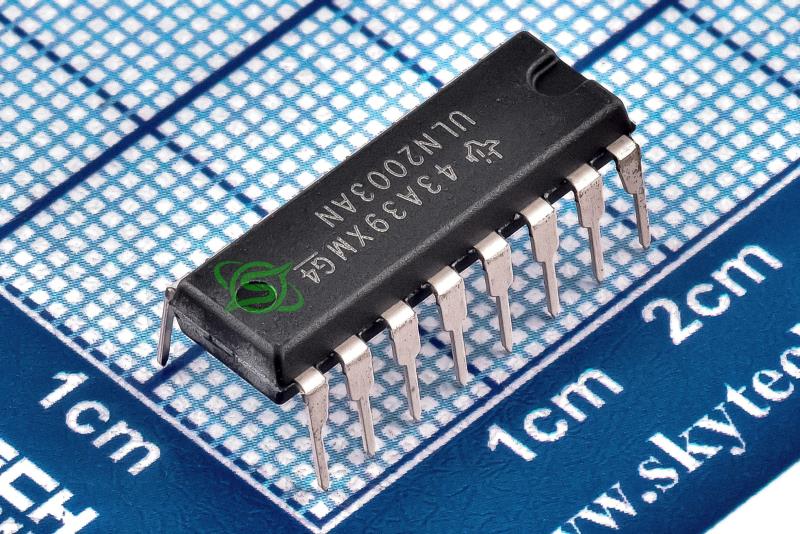

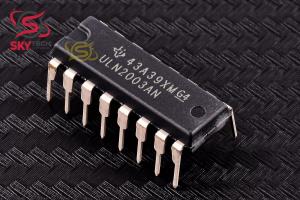

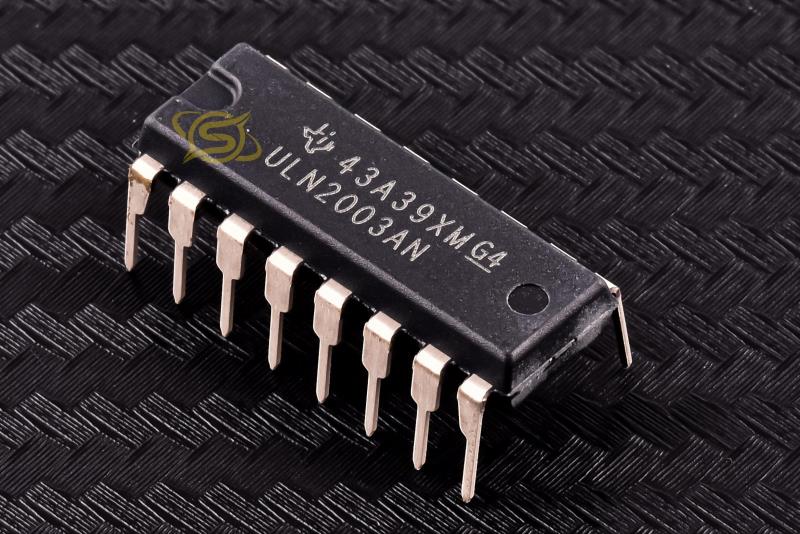

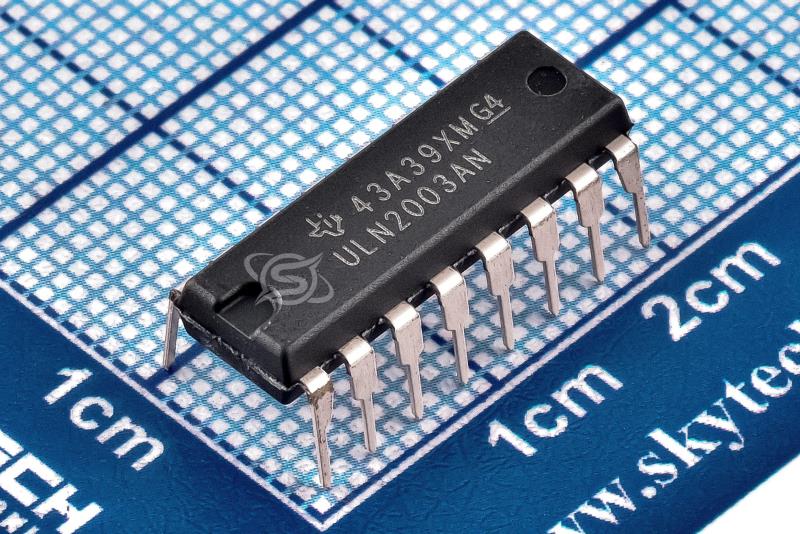

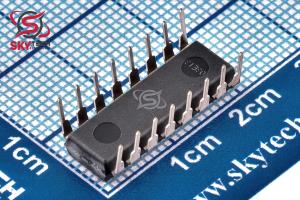

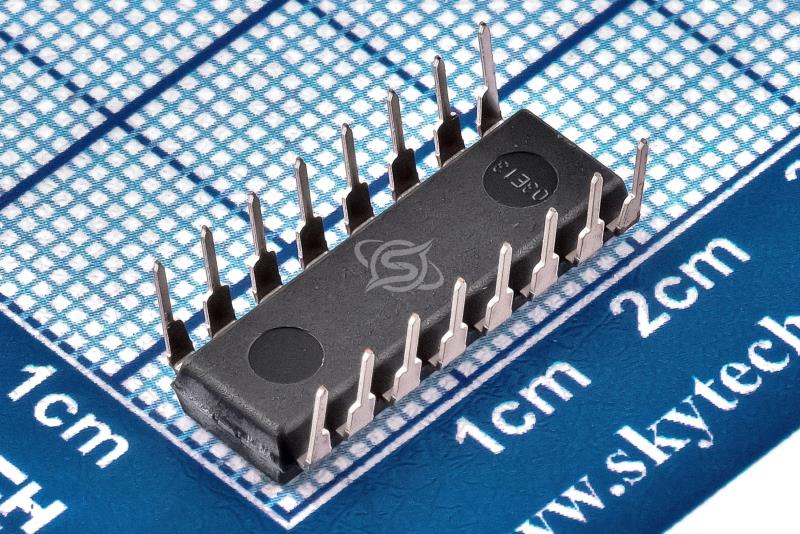

ترانزیستور دارلینگتون NPN

ULN2003AN

High-Voltage, High-Current Darlington Transistor Arrays

کیفیت: ORIGINAL(distributor)       پکیج: PDIP-16

قیمت تک فروشی  240,441  ریال

قیمت عمده  215,295  ریال (10 به بالا)

قیمت ویژه  211,523  ریال (100 به بالا)

قیمت فوق العاده209,637  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.341  تتر با تخفیف

1.71.51.471.46


تعداد موجودی در انبار : 71 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال DIP
پکيج PDIP-16
حداکثر دماي کاري 70     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
نوع ترانزيستور Darlington
نوع کانال NPN



توضیحات

دستگاه هاي ULx200xA آرايه هاي ترانزيستوري دارلينگتون با ولتاژ بالا و جريان بالا هستند. هر يک از هفت جفت NPN دارلينگتون تشکيل شده است که داراي خروجي هاي ولتاژ بالا با ديودهاي گيره کاتدي مشترک براي تغيير بارهاي القايي است.
امتياز جريان کلکتور يک جفت دارلينگتون 500 ميلي آمپر است. جفت دارلينگتون را مي توان براي قابليت جريان بالاتر موازي کرد. کاربردها شامل درايورهاي رله، درايورهاي لامپ، درايورهاي نمايشگر (LED و تخليه گاز)، درايورهاي خط و بافرهاي منطقي است.
براي نسخه‌هاي 100 ولت (در غير اين صورت قابل تعويض) دستگاه‌هاي ULx2003A، به برگه داده SLRS023 براي دستگاه‌هاي SN75468 و SN75469 مراجعه کنيد. دستگاه ULN2002A به طور خاص براي استفاده با دستگاه هاي PMOS 14 تا 25 ولت طراحي شده است.
هر ورودي اين دستگاه داراي يک ديود زنر و مقاومت به صورت سري است تا جريان ورودي را تا حد مطمئن کنترل کند. دستگاه هاي ULx2003A داراي يک مقاومت پايه سري 2.7k اهم براي هر جفت دارلينگتون براي کار مستقيم با دستگاه هاي TTL يا 5V CMOS هستند.



Description

The ULx200xA devices are high-voltage, high-current Darlington transistor arrays. Each consists of seven NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads.
The collector-current rating of a single Darlington pair is 500mA. The Darlington pairs can be paralleled for higher current capability. Applications include relay drivers, lamp drivers, display drivers (LED and gas discharge), line drivers, and logic buffers.
For 100V (otherwise interchangeable) versions of the ULx2003A devices, see the SLRS023 data sheet for the SN75468 and SN75469 devices. The ULN2002A device is designed specifically for use with 14V to 25V PMOS devices.
Each input of this device has a Zener diode and resistor in series to control the input current to a safe limit. The ULx2003A devices have a 2.7k ohm series base resistor for each Darlington pair for operation directly with TTL or 5V CMOS devices.
