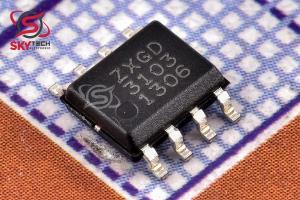

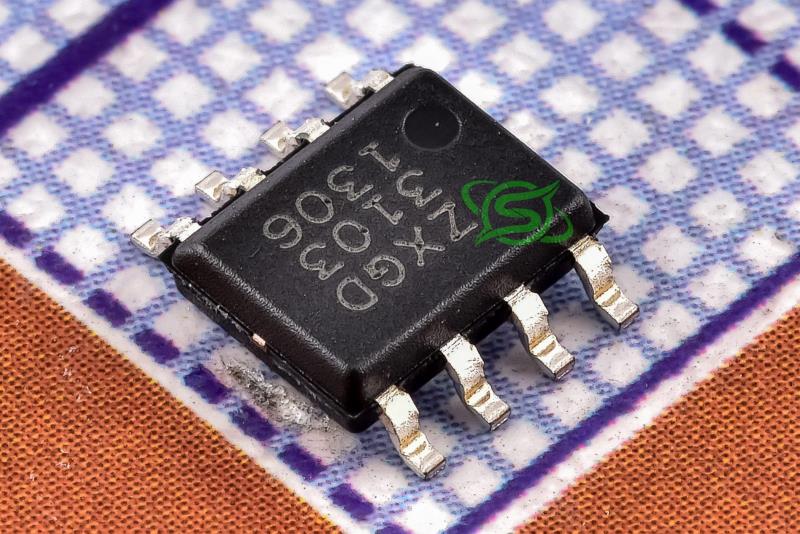

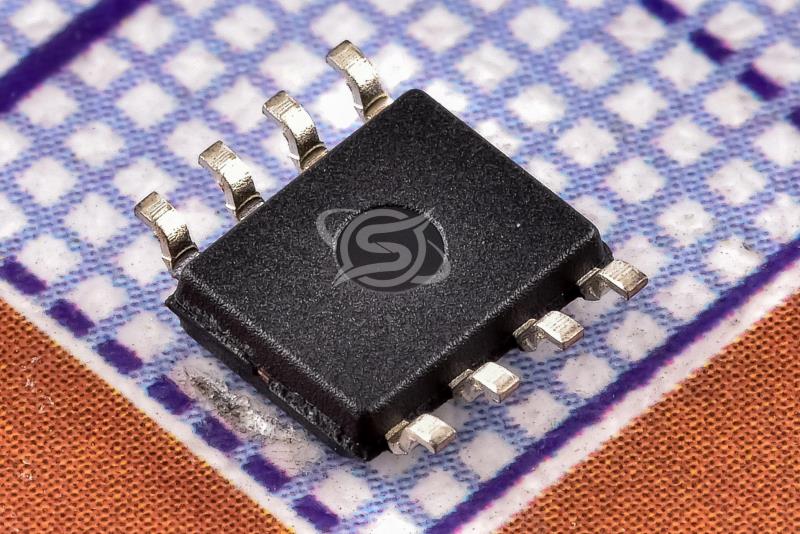

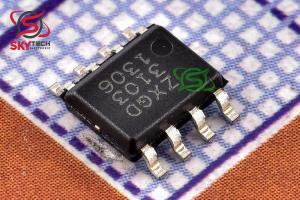

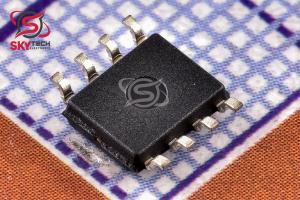

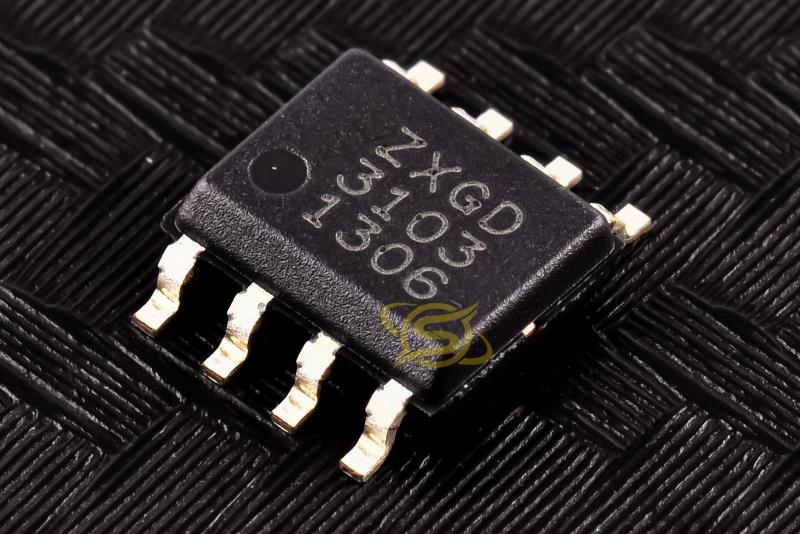

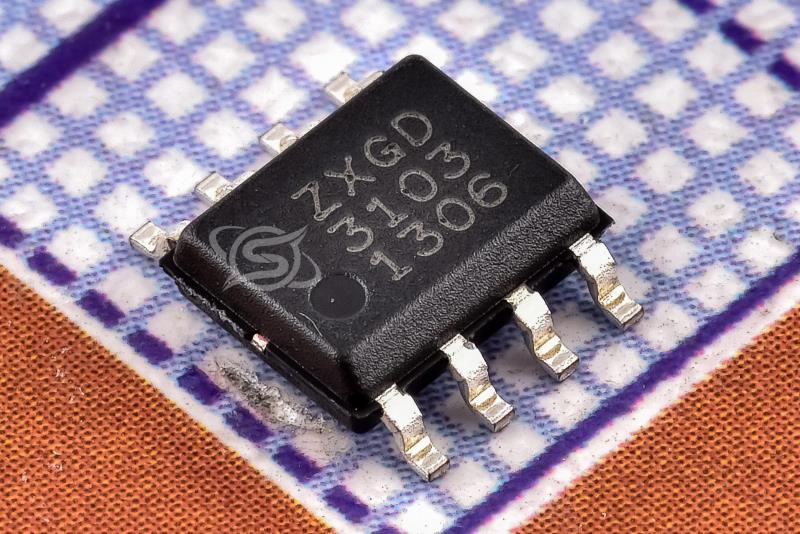

کنترلر ماسفت سنکرون
ZXGD3103N8
SYNCHRONOUS MOSFET CONTROLLER
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 597,374 ریال
قیمت عمده 569,085 ریال (10 به بالا)
قیمت ویژه 557,769 ریال (100 به بالا)
قیمت فوق العاده552,111 ریال (1000 به بالا)
 قیمت تک فروشی 0.848 تتر با تخفیف
4.724.54.414.37
|
|
|
|
|
| نوع محصول |
MOSFET CONTROLLER |
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
| حداکثر ولتاژ ورودي |
15 ولت |
|
توضیحات
ZXGD3103 براي درايو ماسفت‌هايي طراحي شده است که به عنوان جايگزين ديود ايده‌آل پيکربندي شده‌اند. اين دستگاه از يک مرحله آشکارساز تقويت کننده ديفرانسيل و درايور جريان بالا تشکيل شده است. آشکارساز بر ولتاژ معکوس ماسفت نظارت مي کند به طوري که اگر هدايت ديود بدنه اتفاق بيفتد، ولتاژ مثبتي به پين گيت ماسفت اعمال مي شود. هنگامي که ولتاژ مثبت به گيت اعمال مي شود، ماسفت روشن مي شود تا جريان معکوس جريان يابد. سپس ولتاژ خروجي آشکارسازها متناسب با افت ولتاژ معکوس منبع تخليه ماسفت است و اين ولتاژ از طريق درايور به گيت اعمال مي شود. اين عمل با کاهش جريان، خاموش شدن سريع را فراهم مي کند.
Description
The ZXGD3103 is intended to drive MOSFETS configured as ideal diode replacements. The device is comprised of a differential amplifier detector stage and high current driver. The detector monitors the reverse voltage of the MOSFET such that if body diode conduction occurs a positive voltage is applied to the MOSFET’s Gate pin. Once the positive voltage is applied to the Gate the MOSFET switches on allowing reverse current flow. The detectors’ output voltage is then proportional to the MOSFET Drain-Source reverse voltage drop and this is applied to the Gate via the driver. This action provides a rapid turn off as current decays.
|
