انکدر BCD

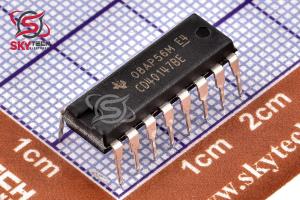

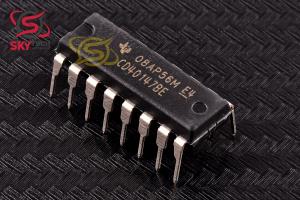

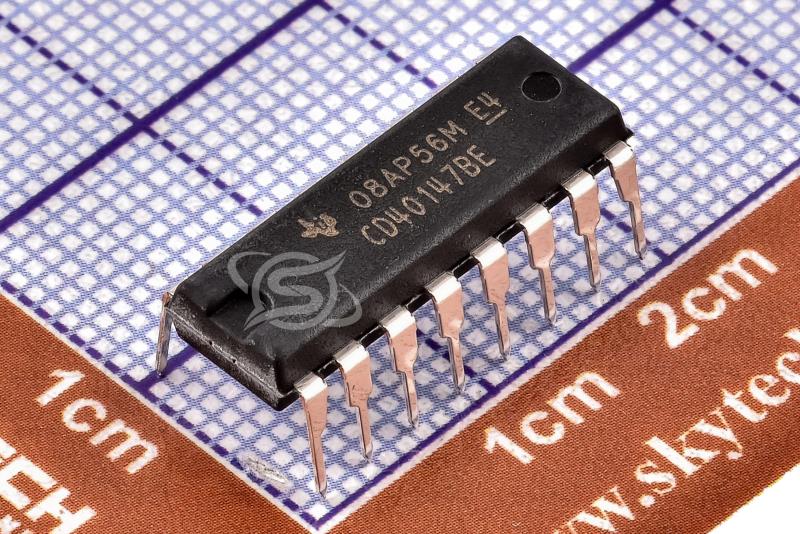

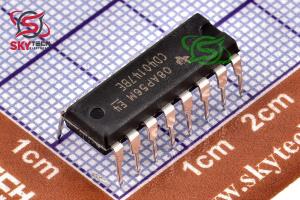

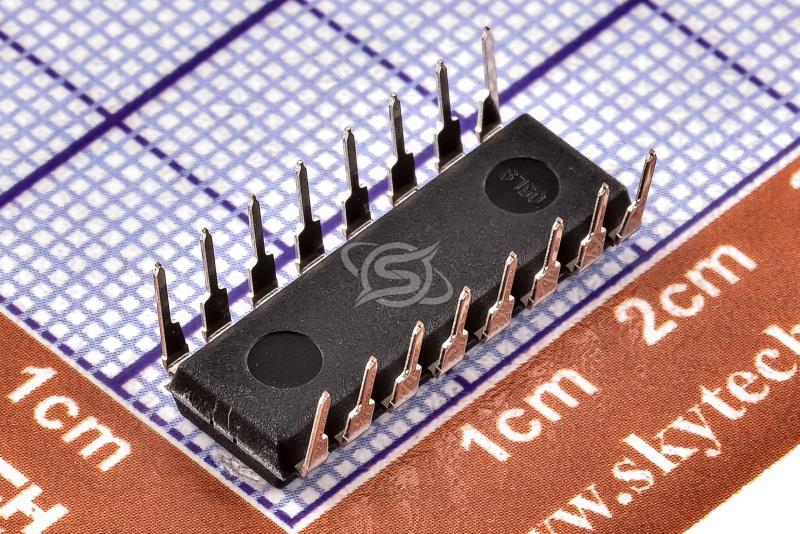

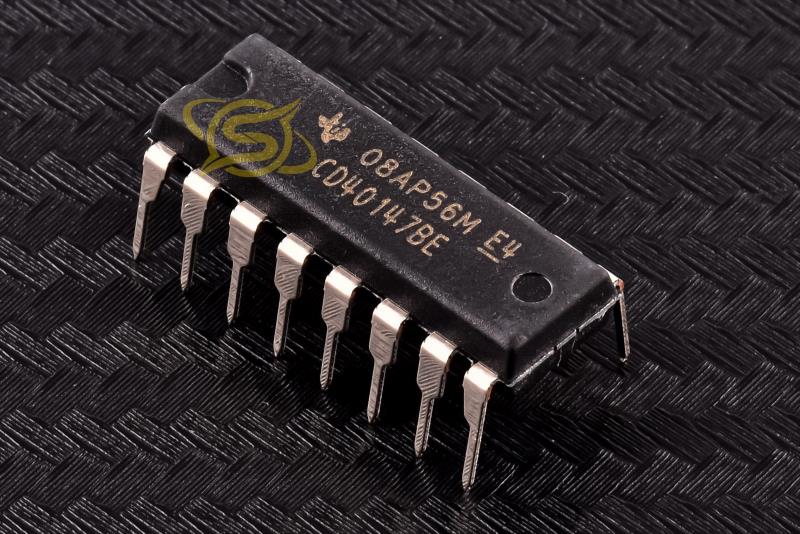

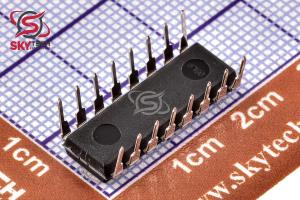

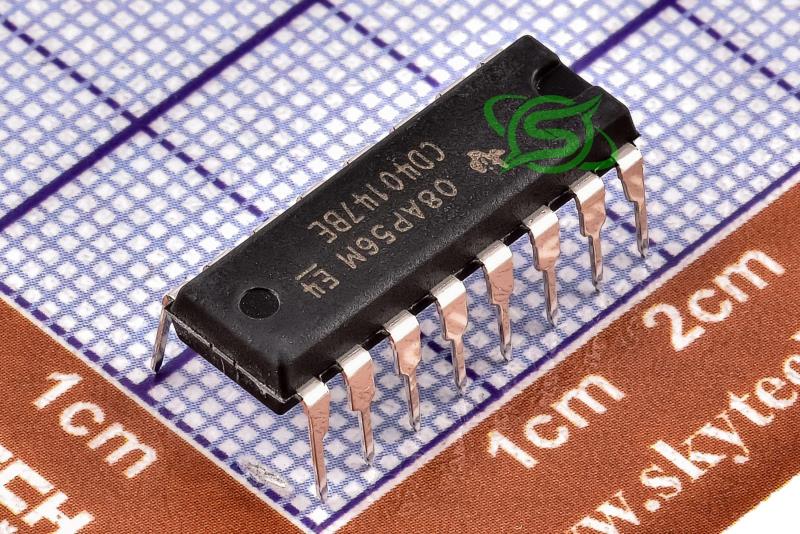

CD40147BE
10LINE TO 4LINE BCD PRIORITY ENCODER
کیفیت: ORIGINAL(distributor) پکیج: PDIP-16
قیمت تک فروشی 419,778 ریال
قیمت عمده 401,760 ریال (10 به بالا)
قیمت ویژه 394,553 ریال (100 به بالا)
قیمت فوق العاده390,949 ریال (1000 به بالا)
 قیمت تک فروشی 0.491 تتر با تخفیف
2.081.981.941.92
|
توضیحات
رمزگذار CD40147B CMOS داراي کدگذاري اولويت ورودي ها است تا اطمينان حاصل شود که فقط خط داده با بالاترين مرتبه کدگذاري مي شود. ده خط ورودي داده (0-9) به چهار خط (8، 4، 2، 1) BCD کدگذاري مي شوند. بالاترين اولويت خط 9 است.
ll چهار خط خروجي منطق 1 (VSS) هستند زماني که همه خطوط ورودي منطقي 0 هستند. همه ورودي ها و خروجي ها بافر هستند، و هر خروجي مي تواند يک بار TTL کم مصرف Schottky را هدايت کند. اگر پايه 15 پايين باشد، CD40147B از نظر عملکردي شبيه به TTL54/74147 است.
انواع CD40147B در بسته‌هاي پلاستيکي دو خطي 16 ليد (پسوند E)، بسته‌هاي کوچک 16 ليد (پسوندهاي M، M96، MT، و NSR) و بسته‌هاي نازک شرينک 16 ليد با طرح کلي کوچک عرضه مي‌شوند. (پسوند PW و PWR).
Description
The CD40147B CMOS encoder features priority encoding of the inputs to ensure that only the highest-order data line is encoded. Ten data input lines (0-9) are encoded to four-line (8, 4, 2, 1) BCD. The highest priority line is line 9.
ll four output lines are logic 1 (VSS) when all input lines are logic 0. All inputs and outputs are buffered, and each output can drive one TTL low-power Schottky load. The CD40147B is functionally similar to the TTL54/74147 if pin 15 is tied low.
The CD40147B types are supplied in 16-lead dual-in-line plastic packages (E suffix), 16-lead small-outline packages (M, M96, MT, and NSR suffixes), and 16-lead thin shrink small-outline packages (PW and PWR suffixes).
|
