توضیحات

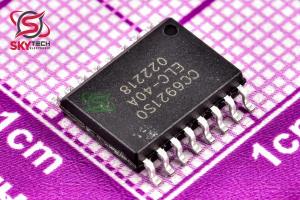

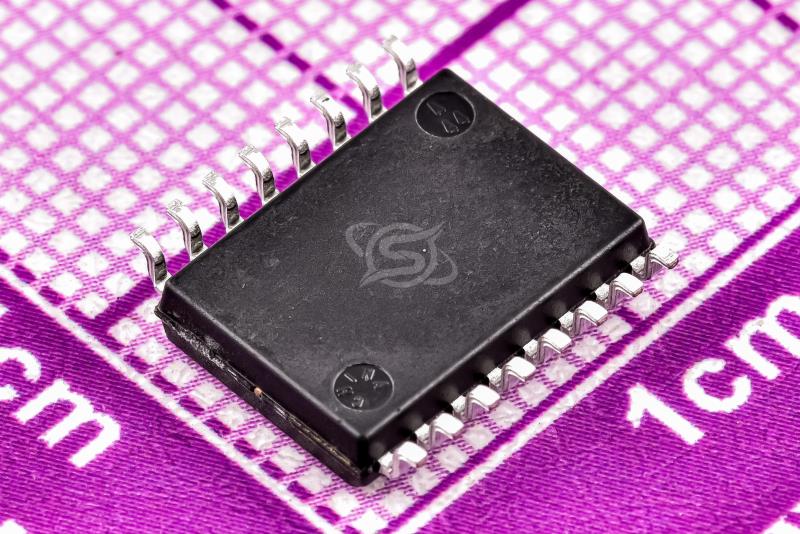

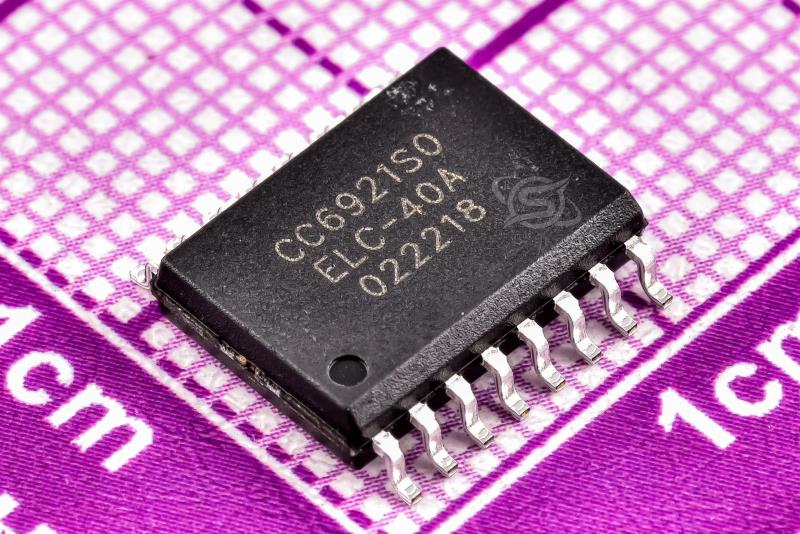

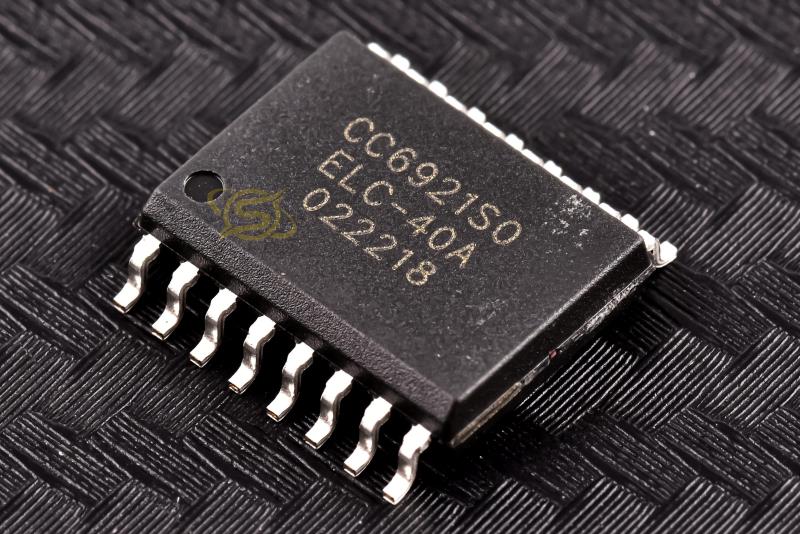

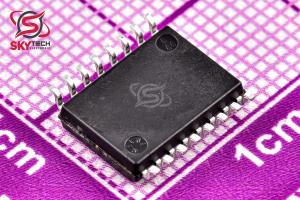

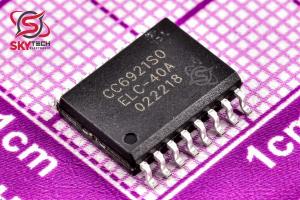

CC6921 يک سنسور جريان اثر هال با کارايي بالا است که مي تواند جريان يا جريان AC را به طور موثرتري اندازه گيري کند و داراي دقت بالا، خطي بودن عالي و پايداري دما است و به طور گسترده در تجهيزات صنعتي، مصرف کننده و ارتباطي استفاده مي شود. CC6921 يک مدار خطي هال با دقت بالا و نويز و يک سيم جريان اصلي با امپدانس پايين را در داخل ادغام مي کند. جريان ورودي از طريق سيم داخلي 0.6m? جريان مي يابد و ميدان مغناطيسي توليد شده توسط آن سيگنال الکتريکي مربوطه را در مدار هال القا مي کند و سيگنال ولتاژ را از طريق مدار پردازش داخلي خروجي مي دهد و استفاده از محصول را آسان مي کند. سيم‌هاي کم امپدانس تلفات برق و اتلاف گرما را به حداقل مي‌رسانند و عايق داخلي داخلي ولتاژ عايق کاري 800 Vrms و ولتاژ مقاومت عايق شده 3750 ولت (AC) را بين مسير جريان ورودي و مدارهاي جانبي فراهم مي‌کند. مدار خطي هال با فرآيند پيشرفته BiCMOS شامل اجزاي حسگر هال با حساسيت بالا، پيش تقويت کننده سيگنال هال، مدار سرکوب ميدان مغناطيسي حالت مشترک، واحد جبران دما، نوسان ساز، مدار حذف افست پويا و ماژول خروجي تقويت کننده توليد مي شود. خروجي استاتيک 50? VCC در شرايط فعلي است. تحت شرايط ولتاژ منبع تغذيه 5 ولت، خروجي مي تواند به صورت خطي با ميدان مغناطيسي بين 0.2 تا 4.8 ولت تغيير کند و خطي بودن مي تواند به 0.1? برسد. مدار سرکوب حالت مشترک ديفرانسيل يکپارچه در داخل CC6921 مي تواند مانع از تحت تأثير قرار گرفتن خروجي تراشه توسط سيگنال هاي مغناطيسي تداخل خارجي شود؛ مدار حذف افست پويا يکپارچه باعث مي شود حساسيت IC تحت تأثير فشار خارجي و استرس بسته IC قرار نگيرد. CC6921 در بسته بندي SOP16 با محدوده دماي عملياتي -40 تا +125 درجه سانتيگراد موجود است و مطابق با RoHS است.
Description
CC6921 is a high-performance Hall-effect current sensor, which can measure current or AC current more effectively, and has high precision, excellent linearity and temperature stability, and is widely used in industrial, consumer and communication equipment. CC6921 integrates a high-precision, noise linear Hall circuit and a low-impedance main current wire inside. The input current flows through the internal 0.6m? wire, and the magnetic field generated by it induces a corresponding electrical signal on the Hall circuit, and outputs a voltage signal through the internal processing circuit, making the product easy to use. Low-impedance wires minimize power loss and heat dissipation, and internal intrinsic insulation provides a basic operating isolation voltage of 800Vrms and an insulated withstand voltage of 3750V (AC) between the input current path and side-by-side circuitry. The linear Hall circuit is produced by advanced BiCMOS process, including high-sensitivity Hall sensor components, Hall signal pre-amplifier, common-mode magnetic field suppression circuit, temperature compensation unit, oscillator, dynamic offset elimination circuit and amplifier output module. The static output is 50% VCC under no current condition. Under the condition of power supply voltage 5V, the output can change linearly with the magnetic field between 0.2~4.8V, and the linearity can reach 0.1%. The integrated differential common-mode suppression circuit inside CC6921 can prevent the output of the chip from being affected by external interference magnetic signals; the integrated dynamic offset elimination circuit makes the sensitivity of the IC not affected by external pressure and IC package stress. The CC6921 is available in a SOP16 package with an operating temperature range of -40 to +125°C and is RoHS compliant.
|
