حسگر جریان

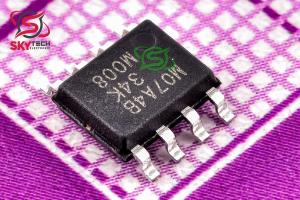

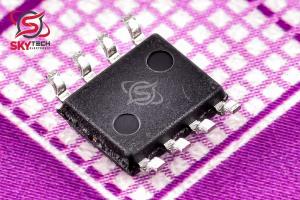

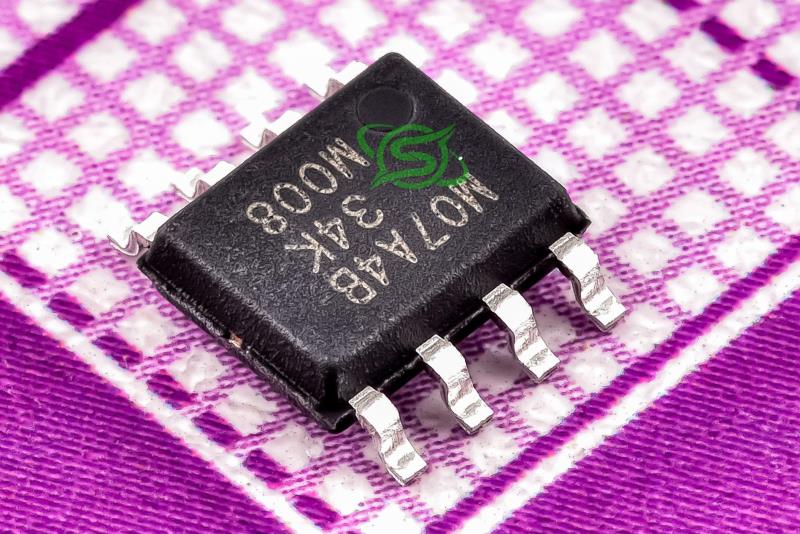

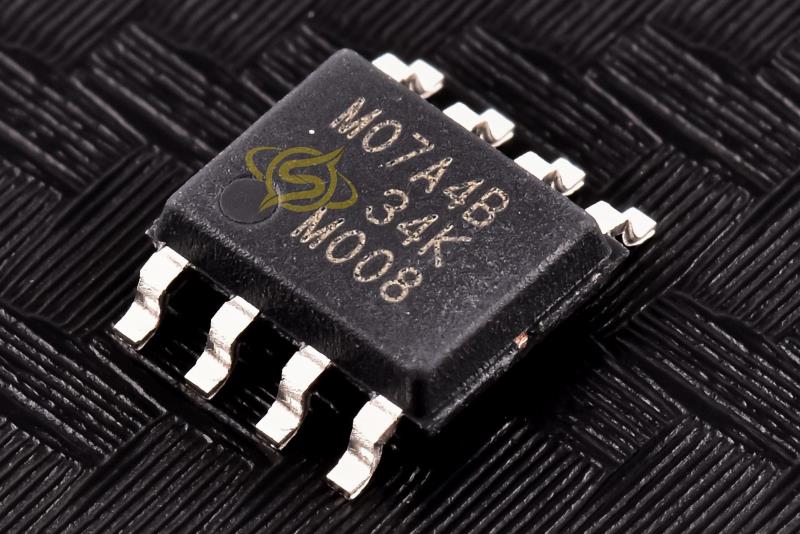

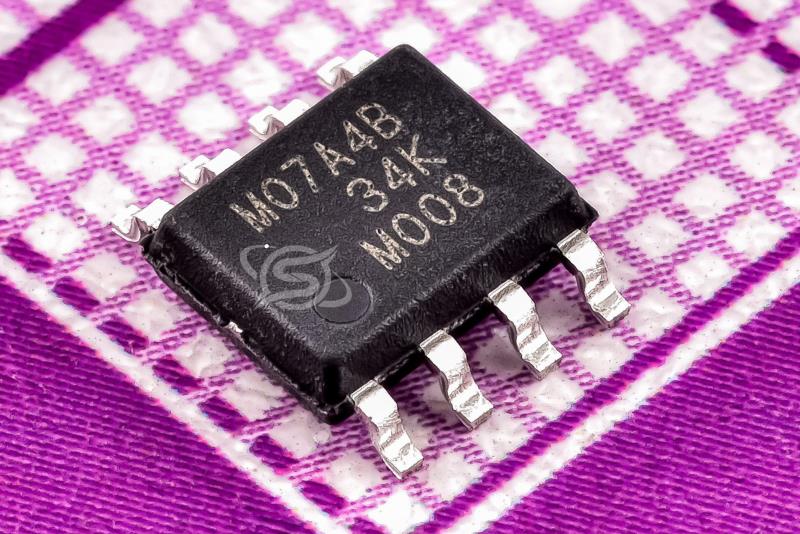

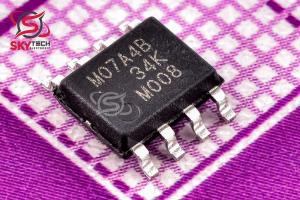

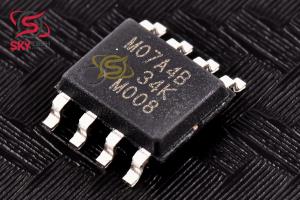

TMCS1107A4B
Basic Isolation Hall-Effect Current Sensor With ±420-V Working Voltage
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 2,591,483 ریال
قیمت عمده 2,468,268 ریال (10 به بالا)
قیمت ویژه 2,418,982 ریال (100 به بالا)
قیمت فوق العاده2,394,339 ریال (1000 به بالا)
 قیمت تک فروشی 3.583 تتر با تخفیف
20.5819.619.2119.01
|
توضیحات
TMCS1101 يک سنسور جريان اثر هال ايزوله گالوانيکي است که قادر به اندازه گيري جريان DC يا AC با دقت بالا، خطي بودن عالي و پايداري دما است. يک زنجيره سيگنال با رانش کم و جبران دما کمتر از 1.5 خطاي مقياس کامل را در محدوده دماي دستگاه ارائه مي دهد. جريان ورودي از طريق يک هادي داخلي 1.8 m اهم جريان مي يابد که يک ميدان مغناطيسي توليد مي کند که توسط يک سنسور اثر هال يکپارچه اندازه گيري مي شود. اين ساختار متمرکز کننده هاي خارجي را حذف مي کند و طراحي را ساده مي کند. مقاومت هادي کم اتلاف نيرو و اتلاف حرارتي را به حداقل مي رساند. عايق گالوانيکي ذاتي ولتاژ کاري 600 ولت و ايزولاسيون پايه 3 kVRMS را بين مسير جريان و مدار فراهم مي کند. محافظ الکتريکي يکپارچه رد حالت مشترک عالي و ايمني گذرا را امکان پذير مي کند. ولتاژ خروجي متناسب با جريان ورودي با چهار گزينه حساسيت است. حساسيت ثابت به TMCS1101 اجازه مي دهد تا از يک منبع تغذيه 3 ولت تا 5.5 ولت کار کند، خطاهاي نسبت سنجي را حذف مي کند و رد صداي منبع را بهبود مي بخشد. قطبيت جريان هنگام ورود به پين ورودي مثبت مثبت در نظر گرفته مي شود. هر دو نوع حسگر يک طرفه و دو طرفه در دسترس هستند. TMCS1101 حداکثر جريان تغذيه 6 ميلي آمپر را مي کشد و همه گزينه هاي حساسيت در محدوده دماي عملياتي -40 درجه سانتيگراد تا +125 درجه سانتيگراد مشخص شده اند.
Description
The TMCS1101 is a galvanically isolated Hall-effect current sensor capable of DC or AC current measurement with high accuracy, excellent linearity, and temperature stability. A low-drift, temperaturecompensated signal chain provides < 1.5% full-scale error across the device temperature range. The input current flows through an internal 1.8-m ohm conductor that generates a magnetic field measured by an integrated Hall-effect sensor. This structure eliminates external concentrators and simplifies design. Low conductor resistance minimizes power loss and thermal dissipation. Inherent galvanic insulation provides a 600-V lifetime working voltage and 3-kVRMS basic isolation between the current path and circuitry. Integrated electrical shielding enables excellent common-mode rejection and transient immunity. The output voltage is proportional to the input current with four sensitivity options. Fixed sensitivity allows the TMCS1101 to operate from a single 3-V to 5.5- V power supply, eliminates ratiometry errors, and improves supply noise rejection. The current polarity is considered positive when flowing into the positive input pin. Both unidirectional and bidirectional sensing variants are available. The TMCS1101 draws a maximum supply current of 6 mA, and all sensitivity options are specified over the operating temperature range of -40°C to +125°C.
|
