حسگر مغناطیسی

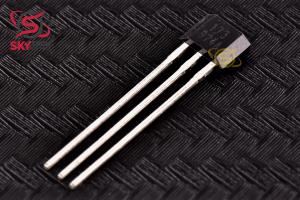

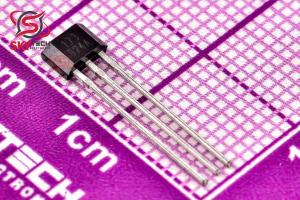

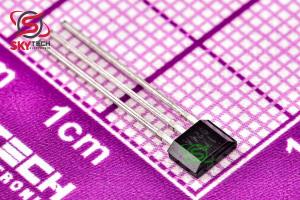

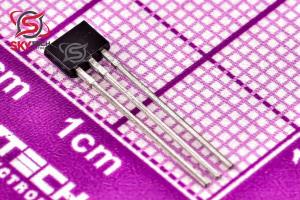

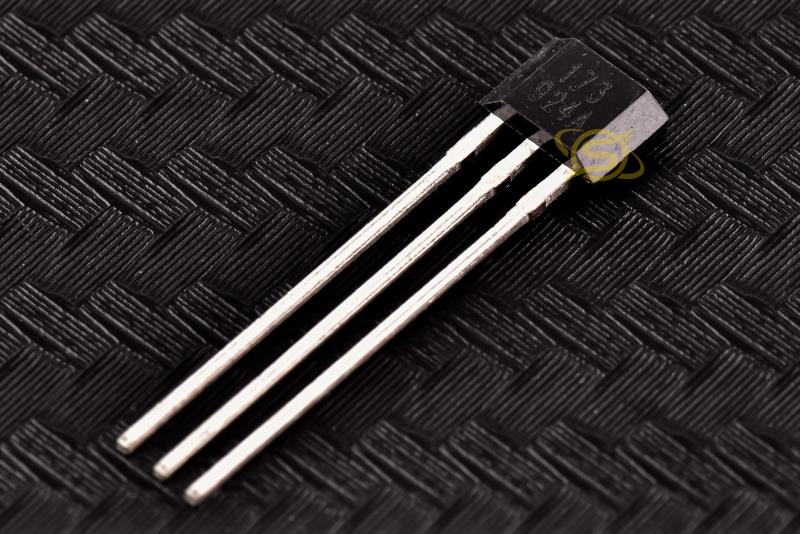

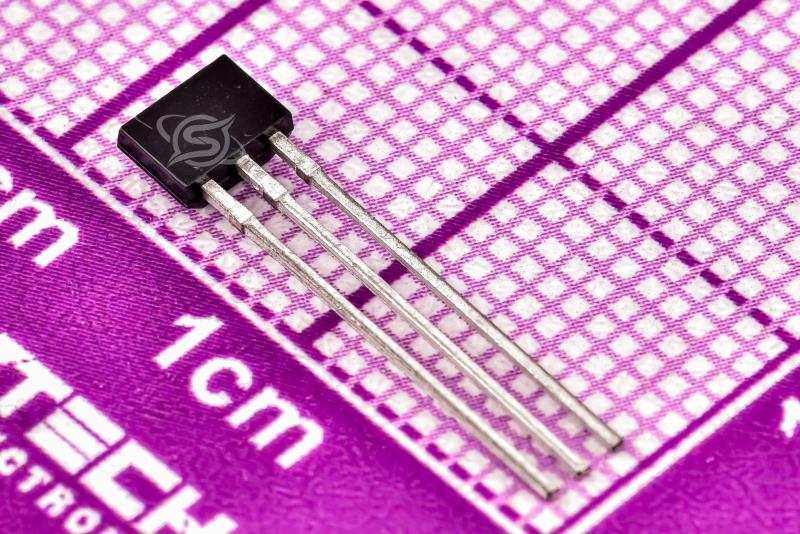

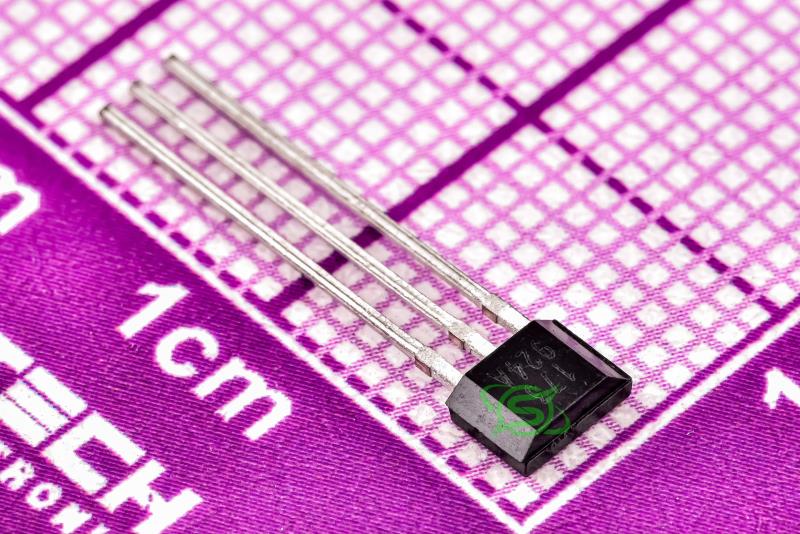

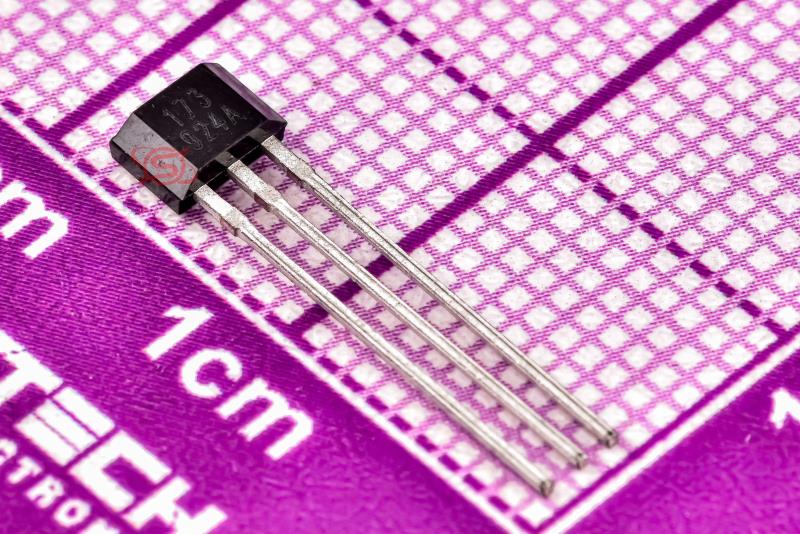

AH173-PG-B
INTERNAL PULL-UP HALL EFFECT LATCH FOR HIGH TEMPERATURE
کیفیت: ORIGINAL(distributor) پکیج: SIP-3
قیمت تک فروشی 147,817 ریال
قیمت عمده 140,898 ریال (10 به بالا)
قیمت ویژه 138,131 ریال (100 به بالا)
قیمت فوق العاده136,747 ریال (1000 به بالا)
 قیمت تک فروشی 0.237 تتر با تخفیف
1.251.191.161.15
|
توضیحات
AH173 يک سنسور قفل Hall-Effect با خروجي تک ديجيتالي با مقاومت کششي براي عملکرد دماي بالا است. اين دستگاه شامل يک ژنراتور ولتاژ Hall onchip براي سنجش مغناطيسي، يک تقويت کننده براي تقويت ولتاژ هال، يک مقايسه کننده براي ارائه پسماند سوئيچينگ براي رد نويز و يک درايور خروجي با يک مقاومت کششي (Rpu) است.
يک رگولاتور داخلي باند گپ، ولتاژ تغذيه جبران شده با دما را براي مدارهاي داخلي فراهم مي کند و محدوده منبع تغذيه گسترده اي را امکان پذير مي کند. هنگامي که چگالي شار مغناطيسي (B) بزرگتر از نقطه کار (Bop) باشد، خروجي روشن مي شود (پايين OUT پايين کشيده مي شود).
حالت خروجي تا زماني که يک معکوس چگالي شار مغناطيسي به زير Brp بيفتد باقي مي ماند. وقتي B کمتر از Brp باشد، خروجي خاموش مي شود. AH173 در بسته هاي SIP-3 و SC59 موجود است
Description
AH173 is a single-digital-output Hall-Effect latch sensor with pull-up resistor for high temperature operation. The device includes an onchip Hall voltage generator for magnetic sensing, an amplifier to amplify Hall voltage, a comparator to provide switching hysteresis for noise rejection, and an output driver with a pull-up resistor (Rpu).
An internal band-gap regulator provides a temperature compensated supply voltage for internal circuits and allows a wide operating supply range. When the magnetic flux density (B) is larger than operate point (Bop), output is switched on (OUT pin is pulled low).
The output state is held on until a magnetic flux density reversal falls below Brp. When B is less than Brp, the output is switched off. The AH173 is available in SIP-3 and SC59 packages
|
