درایور MOSFET کانال N

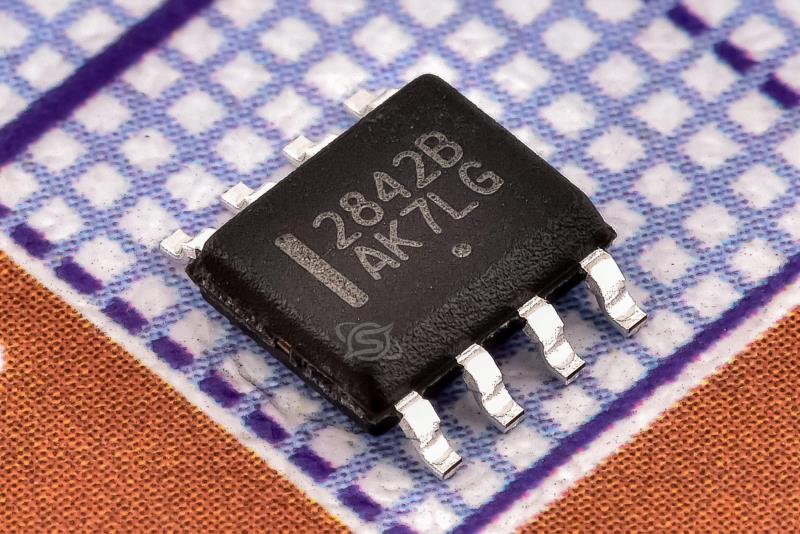

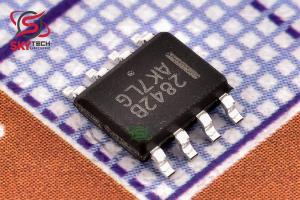

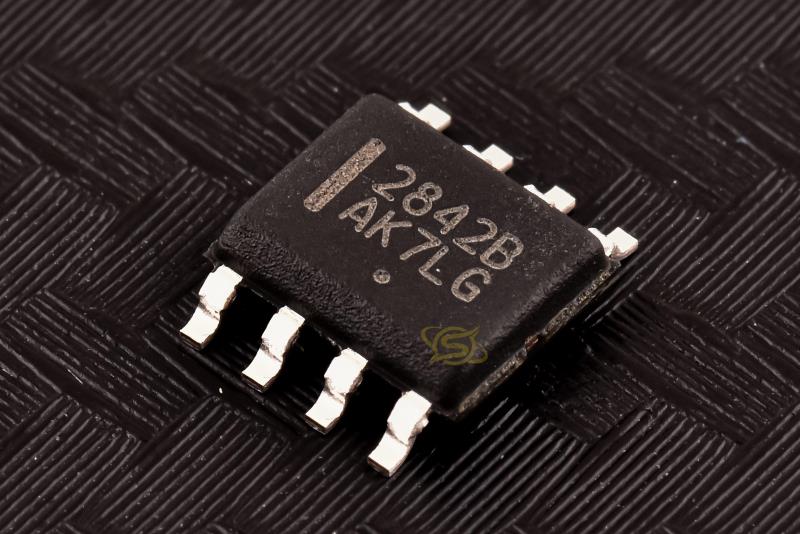

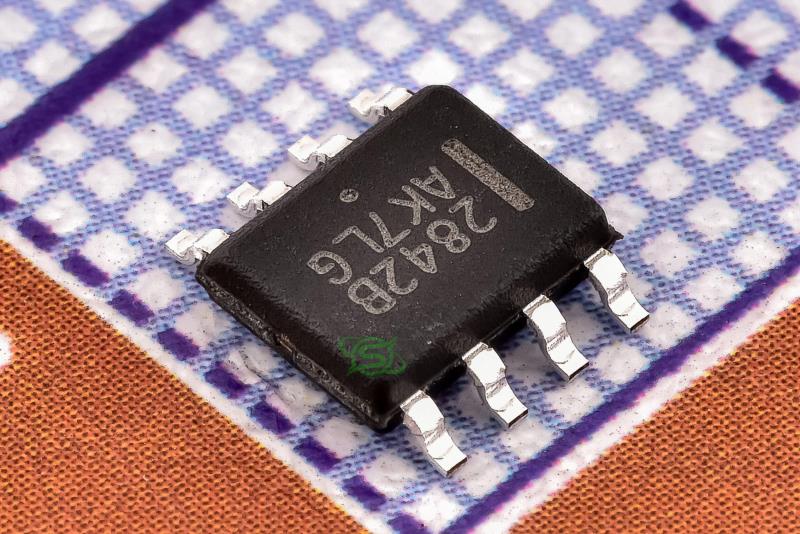

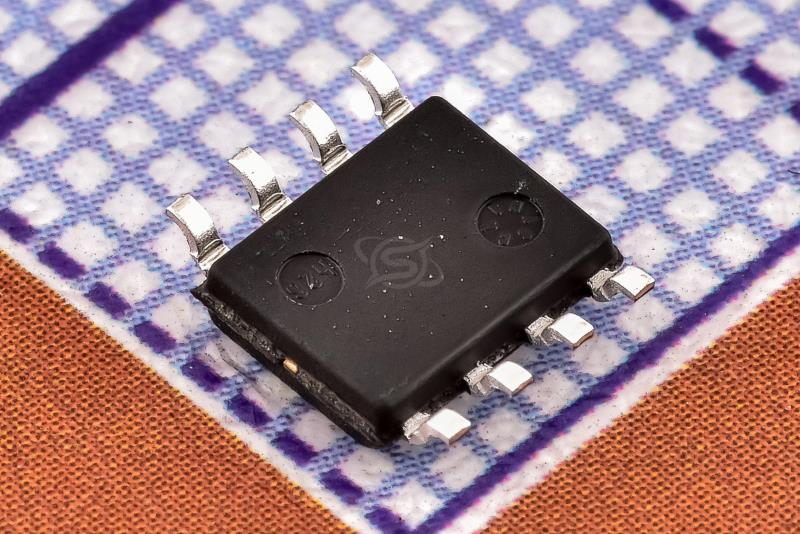

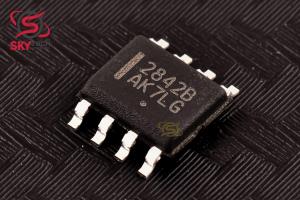

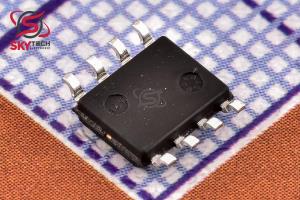

UCC2842B
2.5-A to 3.5-A 120-V half-bridge driver with 8-V UVLO and no internal bootstrap diode
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 314,357 ریال
قیمت عمده 251,932 ریال (10 به بالا)
قیمت ویژه 246,938 ریال (100 به بالا)
قیمت فوق العاده244,441 ریال (1000 به بالا)
 قیمت تک فروشی 0.433 تتر با تخفیف
2.481.981.941.92
|
|
|
|
|
| نوع محصول |
half-bridge driver |
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداکثر ولتاژ ورودي |
30 ولت |
|
توضیحات
خانواده IC هاي کنترلي UC384xB ويژگي هاي لازم را براي اجراي طرح هاي کنترل حالت جريان فرکانس ثابت آفلاين يا DC به DC با حداقل تعداد قطعات خارجي فراهم مي کند. مدارهاي نصب شده داخلي شامل يک نوسان ساز کوتاه شده براي کنترل دقيق چرخه وظيفه تحت قفل ولتاژ با جريان راه اندازي کمتر از 0.5 ميلي آمپر، يک مرجع دقيق بريده شده براي دقت در ورودي آمپر خطا، منطق براي اطمينان از عملکرد قفل، يک مقايسه کننده PWM که جريان را نيز فراهم مي کند. کنترل محدود، و يک مرحله خروجي قطب توتم که براي منبع يا کاهش جريان پيک بالا طراحي شده است. مرحله خروجي، مناسب براي راندن ماسفت هاي کانال N، در حالت خارج از حالت پايين است. تفاوت بين اعضاي اين خانواده در آستانه قفل کم ولتاژ و محدوده حداکثر چرخه وظيفه است. UC3842B و UC3844B داراي آستانه هاي UVLO 16 ولت (روشن) و 10 ولت (خاموش) هستند که براي برنامه هاي آفلاين مناسب هستند. آستانه هاي مربوط به UC3843B و UC3845B 8.5 ولت و 7.9 ولت هستند. UC3842B و UC3843B مي توانند تا چرخه هاي کاري نزديک به 100% کار کنند. محدوده صفر تا کمتر از 50% توسط UC3844B و UC3845B با افزودن يک فليپ فلاپ داخلي که خروجي را در هر چرخه ساعت ديگر خالي مي کند، به دست مي آيد.
Description
The UC384xB family of control ICs provides the necessary features to implement off-line or DC to DC
fixed frequency current mode control schemes with
a minimal external parts count. Internally implemented circuits include a trimmed oscillator for precise DUTY CYCLE CONTROL under voltage lockout featuring start-up current less than 0.5mA, a precision reference trimmed for accuracy at the error
amp input, logic to insure latched operation, a PWM
comparator which also provides current limit control,
and a totem pole output stage designed to source
or sink high peak current. The output stage, suitable
for driving N-Channel MOSFETs, is low in the offstate.
Differences between members of this family are the
under-voltage lockout thresholds and maximum duty
cycle ranges. The UC3842B and UC3844B have
UVLO thresholds of 16V (on) and 10V (off), ideally
suited off-line applications The corresponding thresholds for the UC3843B and UC3845B are 8.5 V and 7.9
V. The UC3842B and UC3843B can operate to duty
cycles approaching 100%. A range of the zero to <
50 % is obtained by the UC3844B and UC3845B by
the addition of an internal toggle flip flop which blanks
the output off every other clock cycle.
|
