راه انداز LED

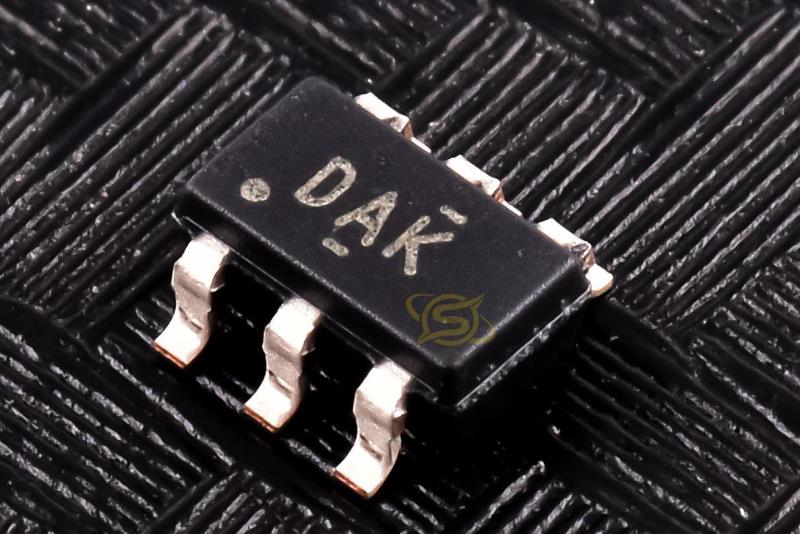

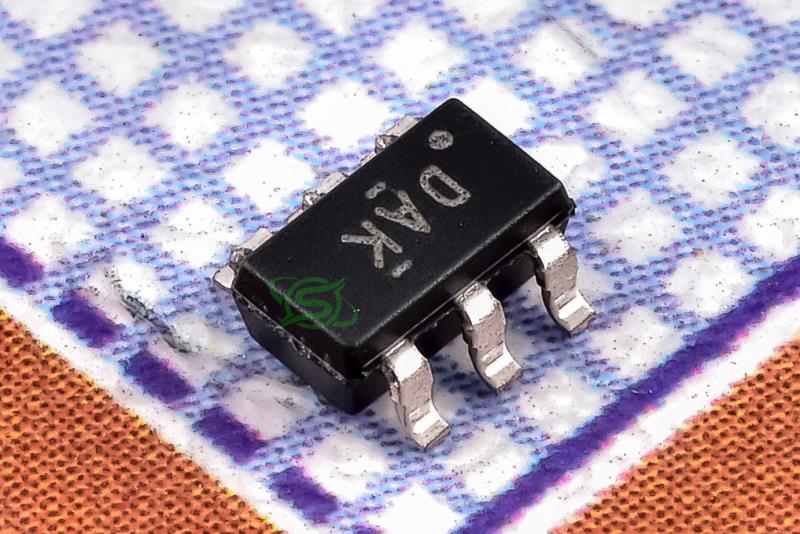

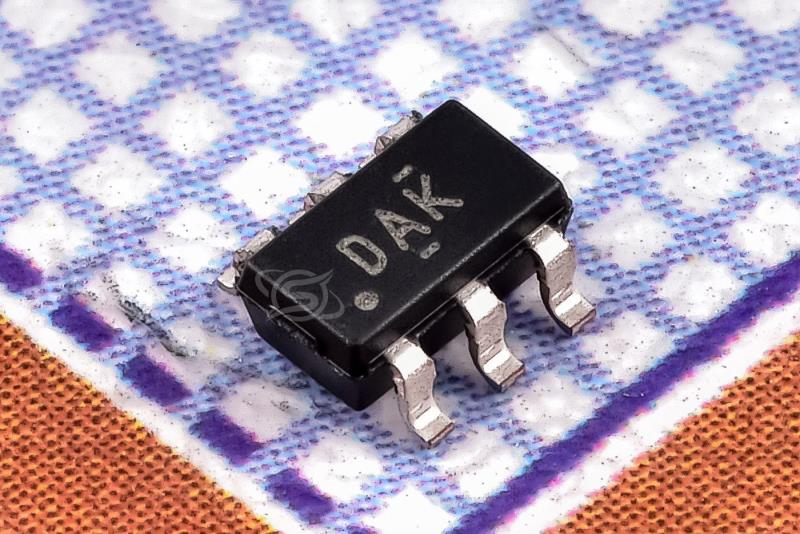

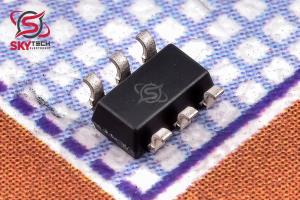

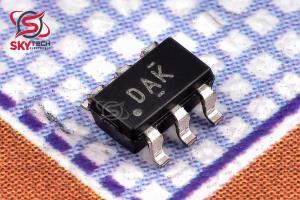

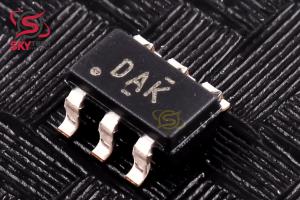

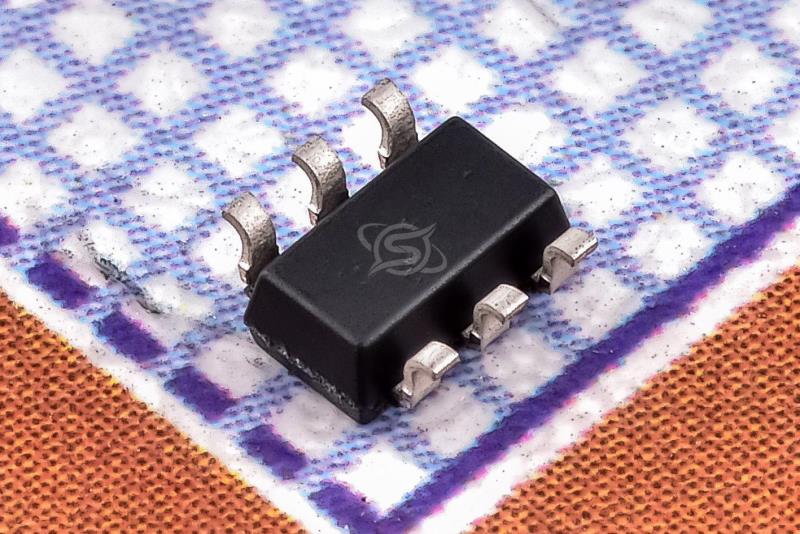

TPS61165DBVR (DAK)

High-Brightness, White LED Driver

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-6

قیمت تک فروشی  830,500  ریال

قیمت عمده  739,500  ریال (10 به بالا)

قیمت ویژه  724,940  ریال (100 به بالا)

قیمت فوق العاده717,660  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.971  تتر با تخفیف

4.543.923.88


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOT-23-6
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 20     ولت



توضیحات

TPS61165 يک مبدل بوست با FET سوئيچ يکپارچه با ولتاژ 40 ولت است که براي رانندگي LEDها به‌صورت سري طراحي شده است. اين مبدل بوست با فرکانس سوئيچينگ ثابت 1.2 مگاهرتز و محدوديت جريان 1.2 آمپر براي سوئيچ کار مي‌کند، که آن را براي استفاده در LEDهاي با روشنايي بالا در نورپردازي عمومي مناسب مي‌سازد. جريان LED پيش‌فرض سفيد با استفاده از يک مقاومت سنسور خارجي (Rset) تنظيم مي‌شود و ولتاژ فيدبک به 200 ميلي‌ولت تنظيم مي‌شود، همان‌طور که در نمودار کاربرد معمولي نشان داده شده است.

جريان LED مي‌تواند از طريق رابط ديجيتال تک‌سيمه (پروتکل EasyScale™) از طريق پين CTRL کنترل شود. به‌طور جايگزين، مي‌توان يک سيگنال PWM به پين CTRL اعمال کرد که در آن نسبت وظيفه، ولتاژ مرجع فيدبک را تعيين مي‌کند. چه در حالت ديجيتال و چه در حالت PWM، دستگاه TPS61165 جريان LED را به‌طور ثابت نگه مي‌دارد و از ايجاد نويزهاي قابل شنيدن روي خازن خروجي جلوگيري مي‌کند. براي حداکثر حفاظت، اين دستگاه داراي حفاظت يکپارچه از حالت LED باز است که باعث غيرفعال شدن دستگاه TPS61165 مي‌شود تا از تجاوز ولتاژ خروجي از مقادير حداکثر ولتاژ مطلق در شرايط LED باز جلوگيري کند.



Description

The TPS61165 is a boost converter with a 40-V rated integrated switch FET designed to drive LEDs in series. It operates at a fixed switching frequency of 1.2 MHz with a 1.2-A current limit for the switch, making it suitable for driving high-brightness LEDs in general lighting applications. The current for the default white LED is set using an external sensor resistor (Rset), and the feedback voltage is regulated to 200 mV as shown in the typical application diagram.

The LED current can be controlled via a one-wire digital interface (EasyScale™ protocol) through the CTRL pin. Alternatively, a PWM signal can be applied to the CTRL pin, where the duty cycle determines the feedback reference voltage. Whether in digital or PWM mode, the TPS61165 device ensures the LED current remains steady, avoiding any burst-like behavior and preventing audible noise from being generated on the output capacitor. For enhanced protection, the device includes integrated open-LED protection, which disables the TPS61165 to prevent the output from exceeding the maximum voltage ratings during open-LED conditions.
