تقویت کننده عملیاتی

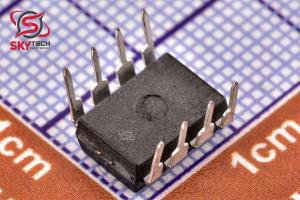

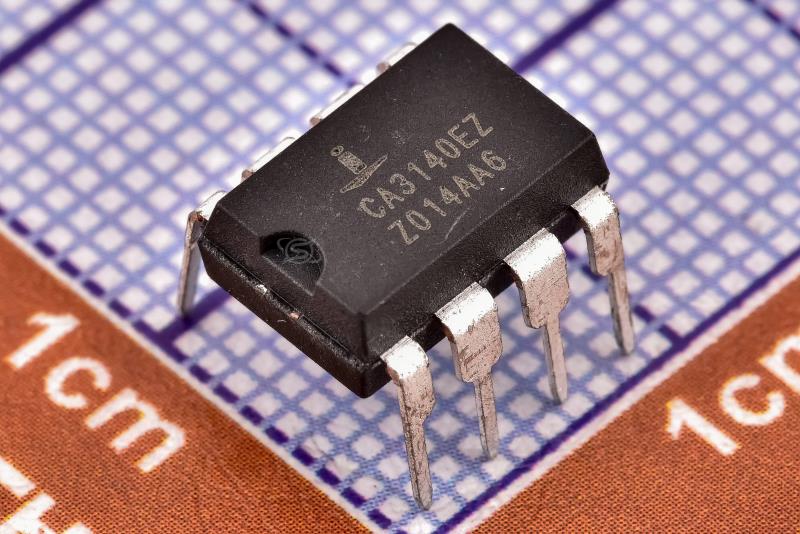

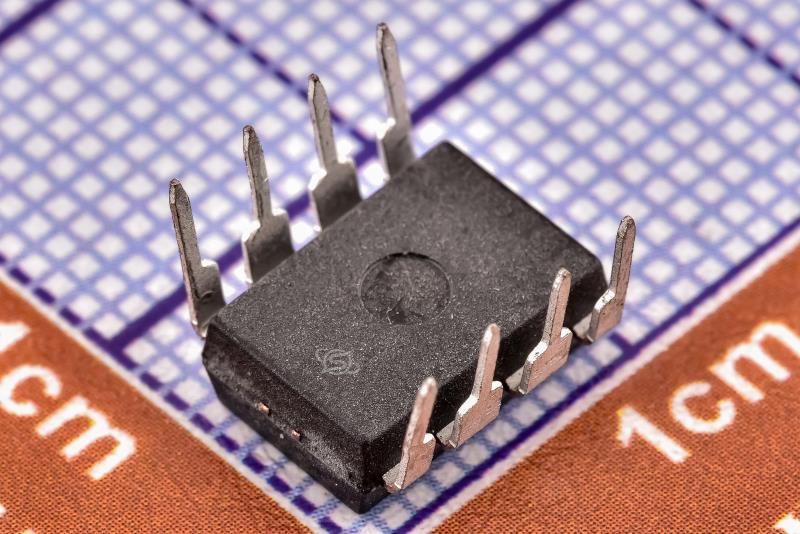

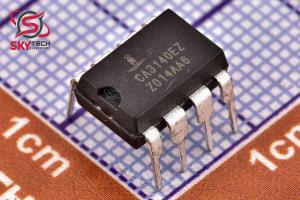

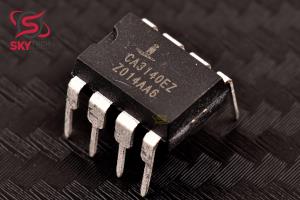

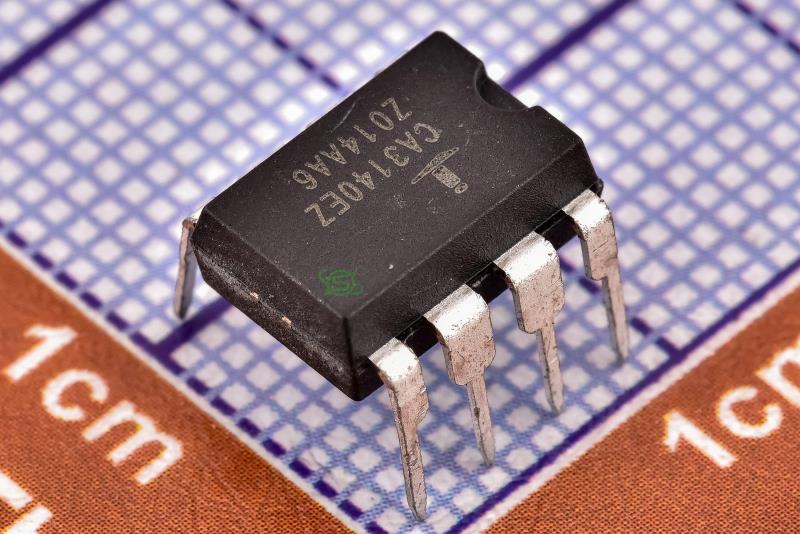

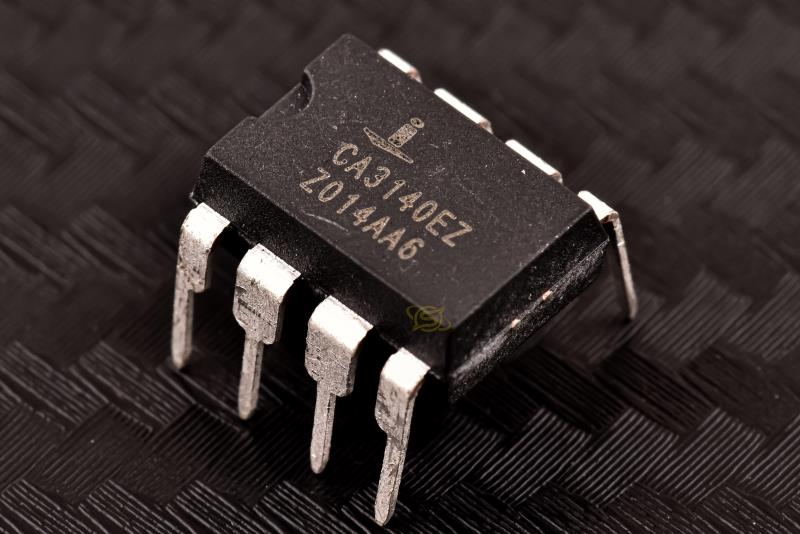

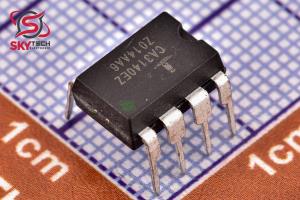

CA3140EZ
4.5MHz, BiMOS Operational Amplifier with MOSFET Input/Bipolar Output
کیفیت: ORIGINAL(distributor) پکیج: PDIP-8
قیمت تک فروشی 592,150 ریال
قیمت عمده 565,666 ریال (10 به بالا)
قیمت ویژه 555,073 ریال (100 به بالا)
قیمت فوق العاده549,776 ریال (1000 به بالا)
 قیمت تک فروشی 0.817 تتر با تخفیف
4.414.24.124.07
|
توضیحات
CA3140A و CA3140 تقويت کننده هاي عملياتي مدار مجتمع هستند که مزاياي ترانزيستورهاي PMOS ولتاژ بالا را با ترانزيستورهاي دوقطبي ولتاژ بالا روي يک تراشه يکپارچه ترکيب مي کنند.
تقويت‌کننده‌هاي عملياتي CA3140A و CA3140 BiMOS داراي ترانزيستورهاي MOSFET (PMOS) محافظت شده با گيت در مدار ورودي هستند تا امپدانس ورودي بسيار بالا، جريان ورودي بسيار کم و عملکرد سرعت بالا را ارائه دهند.
CA3140A و CA3140 در ولتاژ تغذيه از 4 ولت تا 36 ولت (يک منبع تغذيه يا دوتايي) کار مي کنند. اين تقويت کننده هاي عملياتي براي دستيابي به عملکرد پايدار در عملکرد پيرو بهره واحد، به صورت داخلي جبران مي شوند، و علاوه بر اين، در صورت تمايل به فرکانس اضافي، ترمينال دسترسي براي يک خازن خارجي اضافي دارند.
پايانه ها نيز براي استفاده در برنامه هايي که نياز به تهي شدن ولتاژ آفست ورودي دارند، ارائه شده است. استفاده از ترانزيستورهاي اثر ميدان PMOS در مرحله ورودي منجر به قابليت ولتاژ ورودي حالت مشترک تا 0.5 ولت زير ترمينال منبع تغذيه منفي مي شود که يک ويژگي مهم براي کاربردهاي تک منبع تغذيه است.
Description
The CA3140A and CA3140 are integrated circuit operational amplifiers that combine the advantages of high voltage PMOS transistors with high voltage bipolar transistors on a single monolithic chip.
The CA3140A and CA3140 BiMOS operational amplifiers feature gate protected MOSFET (PMOS) transistors in the input circuit to provide very high input impedance, very low input current, and high speed performance.
The CA3140A and CA3140 operate at supply voltage from 4V to 36V (either single or dual supply). These operational amplifiers are internally phase compensated to achieve stable operation in unity gain follower operation, and additionally, have access terminal for a supplementary external capacitor if additional frequency roll-off is desired.
Terminals are also provided for use in applications requiring input offset voltage nulling. The use of PMOS field effect transistors in the input stage results in common mode input voltage capability down to 0.5V below the negative supply terminal, an important attribute for single supply applications.
|
