تقویت کننده عملیاتی

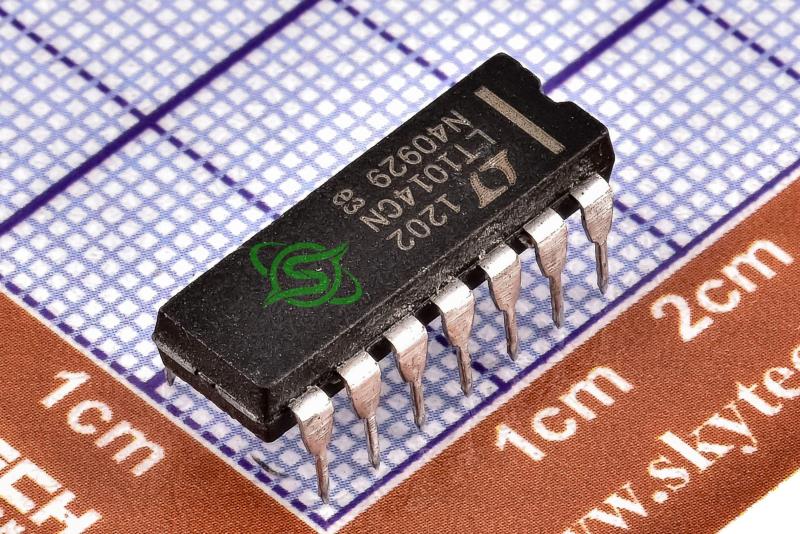

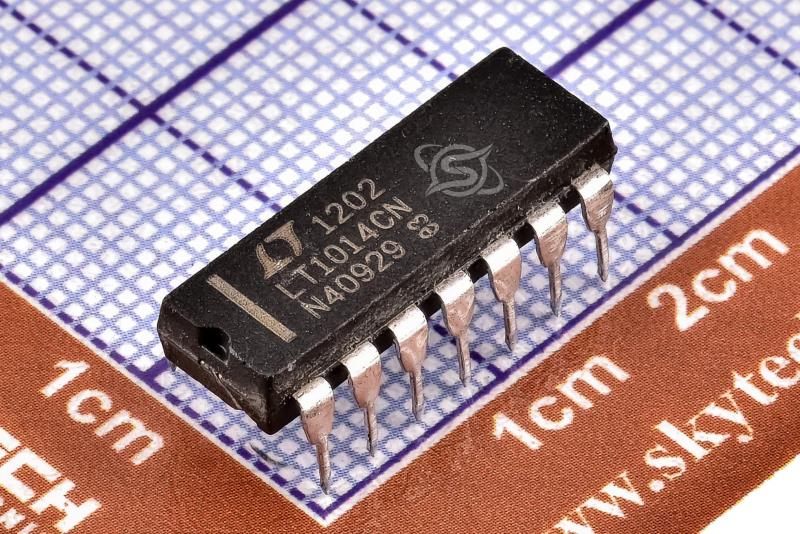

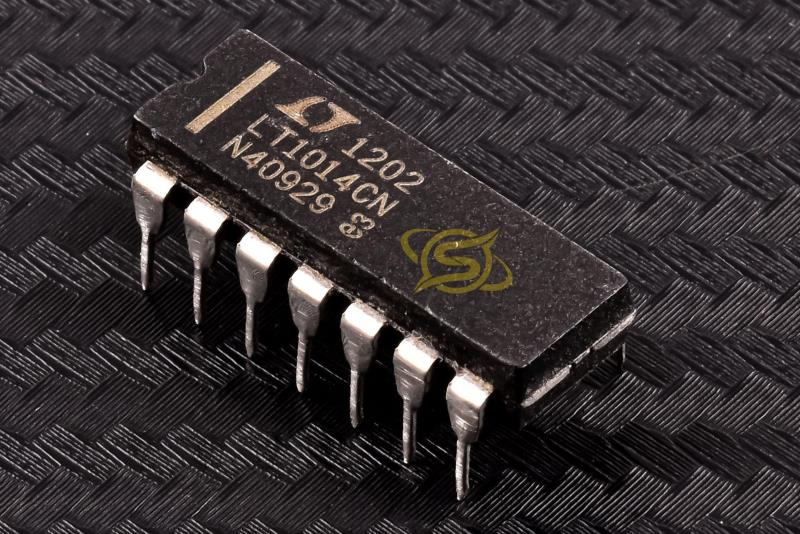

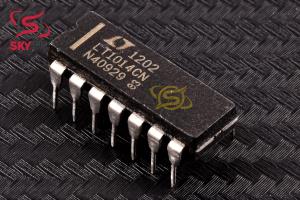

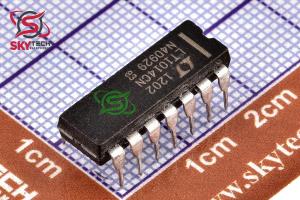

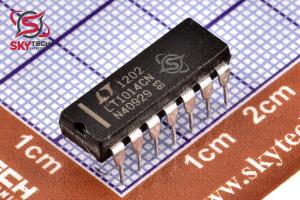

LT1014CN
Quad Precision Operatin Amplifier
کیفیت: ORIGINAL(distributor) پکیج: PDIP-14
قیمت تک فروشی 1,659,204 ریال
قیمت عمده 1,581,480 ریال (10 به بالا)
قیمت ویژه 1,550,390 ریال (100 به بالا)
قیمت فوق العاده1,534,846 ریال (1000 به بالا)
 قیمت تک فروشی 2.289 تتر با تخفیف
12.61211.7611.64
|
توضیحات
LT ® 1014 اولين تقويت کننده عملياتي چهارگانه دقيق است که به طور مستقيم طراحي ها را در پيکربندي پين 14 پين DIP LM324/LM348/OP-11/4156 استاندارد صنعتي ارتقا مي دهد. در مقايسه با تقويت‌کننده‌هاي عملياتي، ديگر نيازي به به خطر انداختن مشخصات، در عين صرفه‌جويي در فضا و هزينه برد نيست. ولتاژ آفست پايين بسيار مهم است، زيرا هيچ پايانه تهي افست در پيکربندي چهارگانه ارائه نشده است. اگرچه جريان تغذيه تنها 350?A در هر تقويت کننده است، يک مرحله خروجي جديد منبع طراحي شده و بيش از 20 ميلي آمپر جريان بار را کاهش مي دهد، در حالي که بهره ولتاژ بالا را حفظ مي کند. به طور مشابه، LT1013 اولين آمپلي فاير دوگانه دقيق در پيکربندي استاندارد صنعت 8 پين است که عملکرد دستگاه هاي محبوبي مانند MC1458/1558، LM158 و OP-221 را ارتقا مي دهد. مشخصات LT1013 مشابه (حتي تا حدودي بهتر از) LT1014 است. هر دو LT1013 و LT1014 مي توانند از طريق يک منبع تغذيه 5 ولت کار کنند: محدوده حالت مشترک ورودي شامل زمين است. خروجي همچنين مي تواند تا چند ميلي ولت زمين حرکت کند. اعوجاج متقاطع، که در طرح‌هاي تک عرضه قبلي آشکار بود، حذف شده است.
Description
The LT ® 1014 is the first precision quad operational amplifier which directly upgrades designs in the industry standard 14-pin DIP LM324/LM348/OP-11/4156 pin configuration. It is no longer necessary to compromise specifications, while saving board space and cost, as compared to single operational amplifiers. Particularly important is the low offset voltage, since no offset null terminals are provided in the quad configuration. Although supply current is only 350?A per amplifier, a new output stage design sources and sinks in excess of 20mA of load current, while retaining high voltage gain. Similarly, the LT1013 is the first precision dual op amp in the 8-pin industry standard configuration, upgrading the performance of such popular devices as the MC1458/ 1558, LM158 and OP-221. The LT1013’s specifications are similar to (even somewhat better than) the LT1014’s. Both the LT1013 and LT1014 can be operated off a single 5V power supply: input common mode range includes ground; the output can also swing to within a few millivolts of ground. Crossover distortion, so apparent on previous single-supply designs, is eliminated.
|
