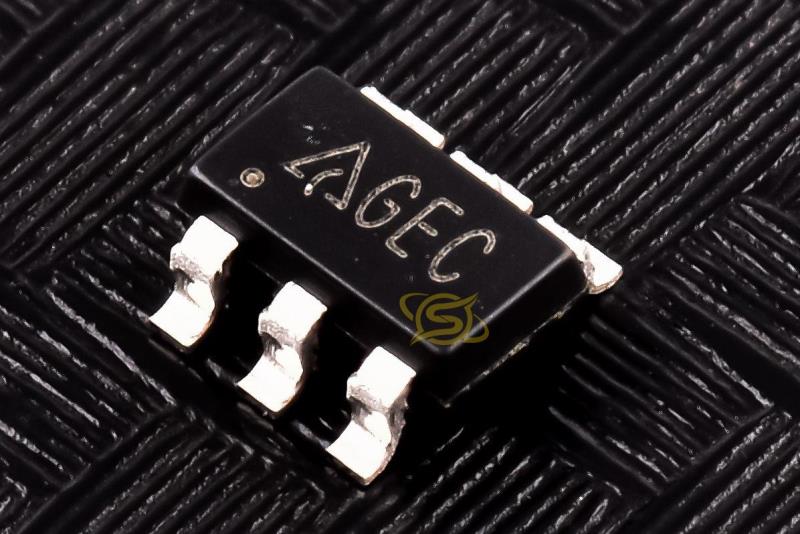

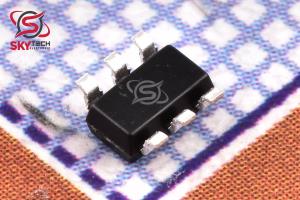

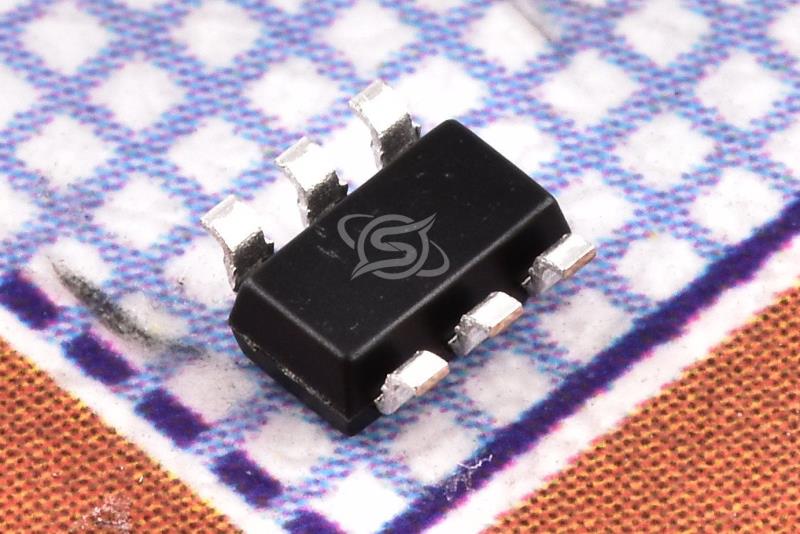

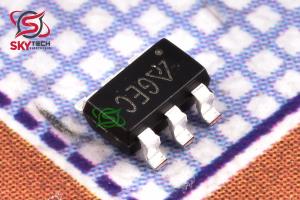

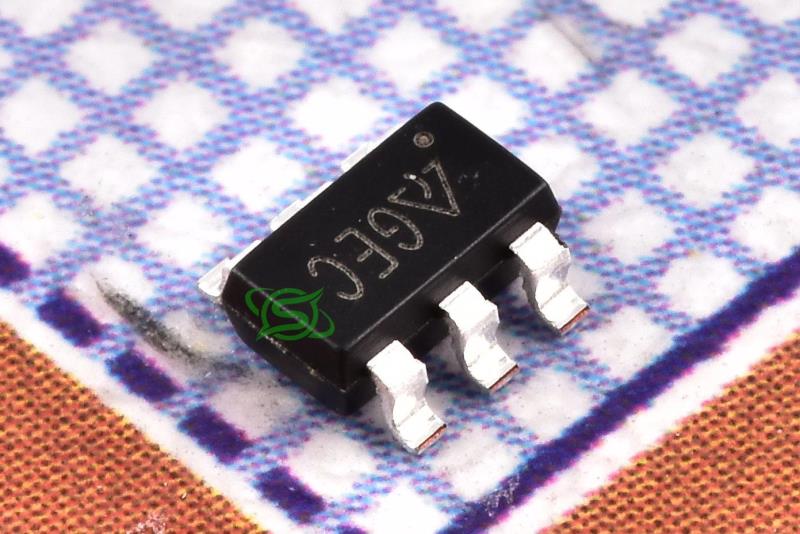

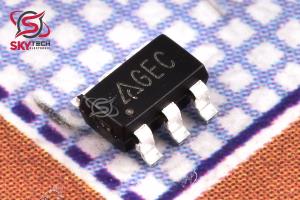

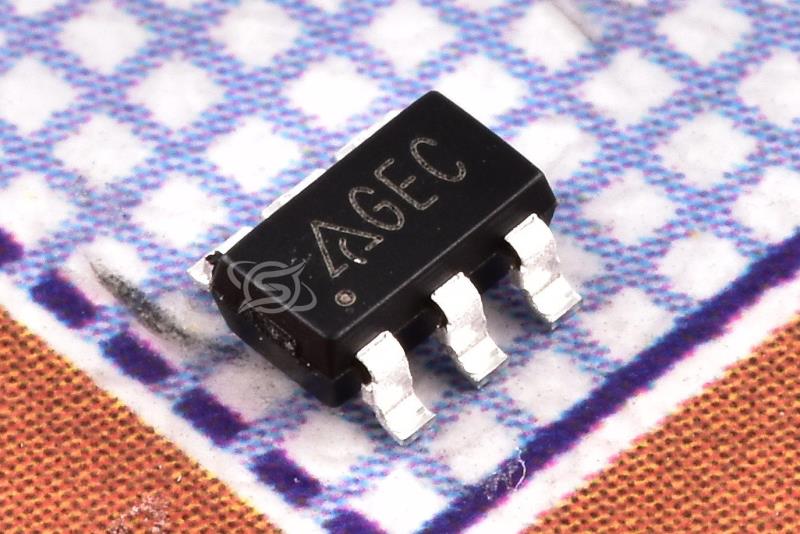

راه انداز LED

AP3031KTR-G1

WHITE LED STEP-UP CONVERTER

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-6

قیمت تک فروشی  137,223  ریال

قیمت عمده  124,775  ریال (10 به بالا)

قیمت ویژه  122,535  ریال (100 به بالا)

قیمت فوق العاده121,415  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.195  تتر با تخفیف

0.990.890.870.86


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOT-23-6
نوع محصول LED STEP-UP CONVERTER
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
حداقل ولتاژ ورودي 2.7     ولت
حداکثر ولتاژ ورودي 16     ولت



توضیحات

AP3031 يک مبدل تقويت کننده DC/DC مبتني بر سلف است که براي هدايت آرايه هاي LED طراحي شده است. جريان سوئيچينگ 1.4 آمپري به AP3031 اجازه مي دهد تا در نور پس زمينه پانل هاي LCD 7 تا 10 اينچ (معمولاً آرايه هاي LED 3*13) استفاده شود. يک طرح کنترل PWM با فرکانس ثابت 1 مگاهرتز در اين آي سي استفاده شده است، به اين معني که مي توان از اجزاي خارجي کوچک استفاده کرد. به طور خاص، سلف 4.7uH با ارتفاع 1 ميلي متر و خازن خروجي 0.47uF براي کاربرد معمولي کافي است. محافظ ولتاژ خروجي بيش از حد به AP3031 مجهز شده است که از آي سي در شرايط بار باز محافظت مي کند. AP3031 شامل UVLO، شروع نرم، حد جريان و OTSD براي محافظت از مدار است. AP3031 در بسته هاي استاندارد SOT-23-6، TSOT-23-6 و SOIC-8 موجود است.



Description

The AP3031 is an inductor-based DC/DC boost con- verter designed to drive LED arrays. 1.4A switching current allows AP3031 to be used in different 7 to 10 LCD panel backlights (3*13 LED arrays typically). A constant frequency 1MHz PWM control scheme is employed in this IC, which means tiny external com- ponents can be used. Specifically, 1mm tall 4.7uH inductor and 0.47uF output capacitor for the typical application is sufficient. The over output voltage protection is equipped in AP3031, which protects the IC under open load condi- tion. The AP3031 includes UVLO, soft-start, current limit and OTSD to protect the circuit. The AP3031 is available in standard SOT-23-6, TSOT- 23-6 and SOIC-8 packages.
