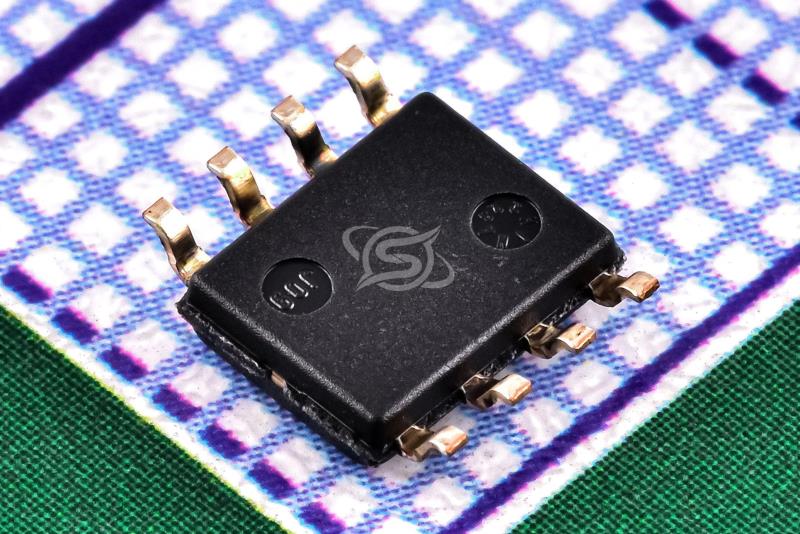

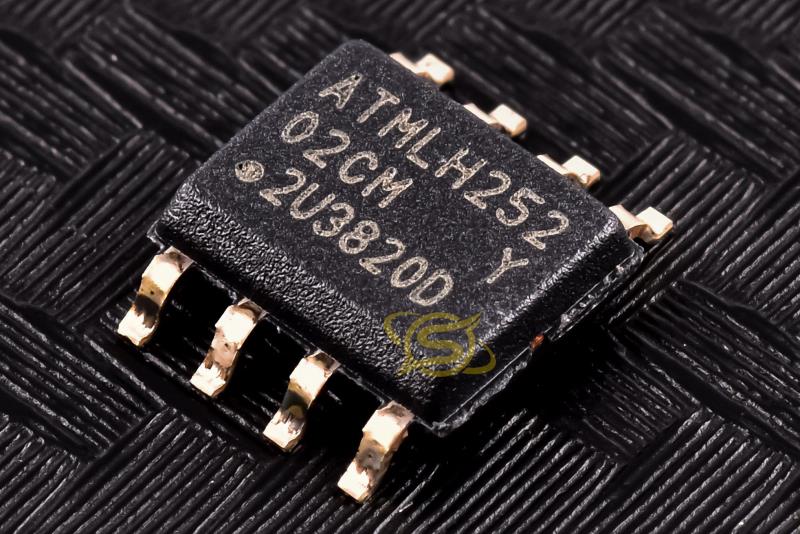

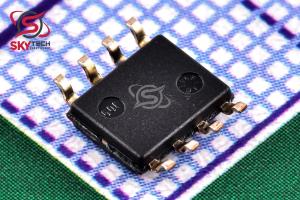

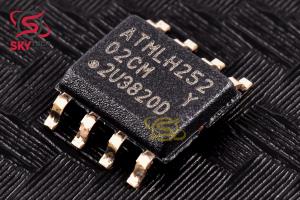

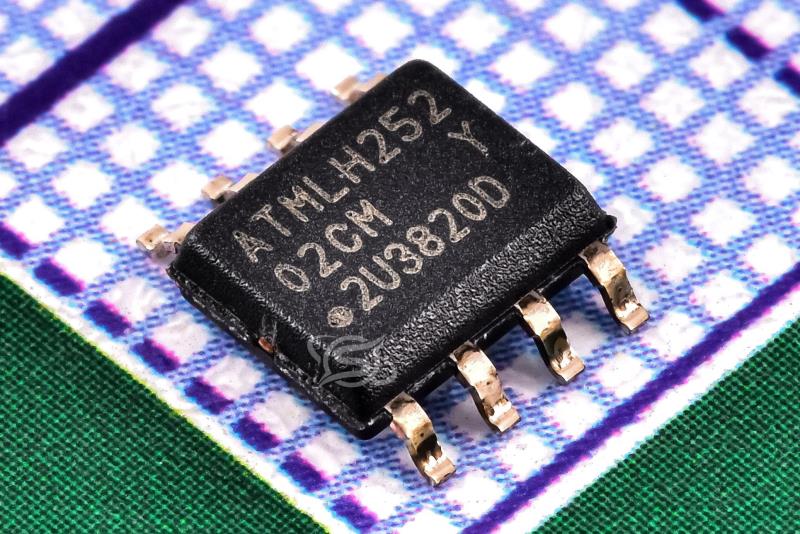

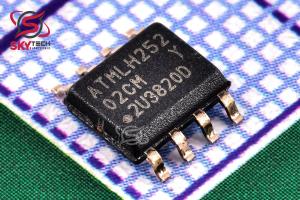

حافظه EEPROM
AT24C02C-SSHM-T
I²C-Compatible (Two-Wire) Serial EEPROM 1‑Kbit (128 x 8), 2‑Kbit (256 x 8)
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8-NARROW
قیمت تک فروشی 155,427 ریال
قیمت عمده 148,124 ریال (10 به بالا)
قیمت ویژه 145,203 ریال (100 به بالا)
قیمت فوق العاده143,743 ریال (1000 به بالا)
 قیمت تک فروشی 0.187 تتر با تخفیف
1.0510.980.97
|
توضیحات
AT24C01C/AT24C02C به عنوان يک دستگاه برده عمل مي کند و از يک رابط سريال ديجيتالي دو سيمه سازگار با I2C براي برقراري ارتباط با يک کنترل کننده ميزبان، که معمولاً به عنوان bus master ناميده مي شود، استفاده مي کند.
Master تمام عمليات خواندن و نوشتن را براي دستگاه هاي Slave در گذرگاه سريال آغاز و کنترل مي کند و هر دو دستگاه master و slave مي توانند داده ها را در گذرگاه ارسال و دريافت کنند. رابط سريال فقط از دو خط سيگنال تشکيل شده است: ساعت سريال (SCL) و داده سريال (SDA).
پين SCL براي دريافت سيگنال ساعت از Master استفاده مي شود، در حالي که پين ??SDA دو جهته براي دريافت فرمان و اطلاعات داده از Master و همچنين براي ارسال داده ها به Master استفاده مي شود.
داده ها هميشه به AT24C01C/AT24C02C در لبه بالارونده SCL متصل مي شوند و هميشه از دستگاه در لبه سقوط SCL خروجي مي گيرند. هر دو پين SCL و SDA از فيلترهاي يکپارچه سرکوب سنبله و Schmitt Triggers براي به حداقل رساندن اثرات ضربه هاي ورودي و نويز اتوبوس استفاده مي کنند.
تمام اطلاعات فرمان و داده ابتدا با بيشترين بيت مهم (MSb) منتقل مي شود.
Description
The AT24C01C/AT24C02C operates as a slave device and utilizes a simple I2C-compatible two-wire digital serial interface to communicate with a host controller, commonly referred to as the bus master.
The master initiates and controls all read and write operations to the slave devices on the serial bus, and both the master and the slave devices can transmit and receive data on the bus. The serial interface is comprised of just two signal lines: Serial Clock (SCL) and Serial Data (SDA).
The SCL pin is used to receive the clock signal from the master, while the bidirectional SDA pin is used to receive command and data information from the master as well as to send data back to the master.
Data is always latched into the AT24C01C/AT24C02C on the rising edge of SCL and always output from the device on the falling edge of SCL. Both the SCL and SDA pin incorporate integrated spike suppression filters and Schmitt Triggers to minimize the effects of input spikes and bus noise.
All command and data information is transferred with the Most Significant bit (MSb) first.
|
