شیفت رجیستر 8 بیتی

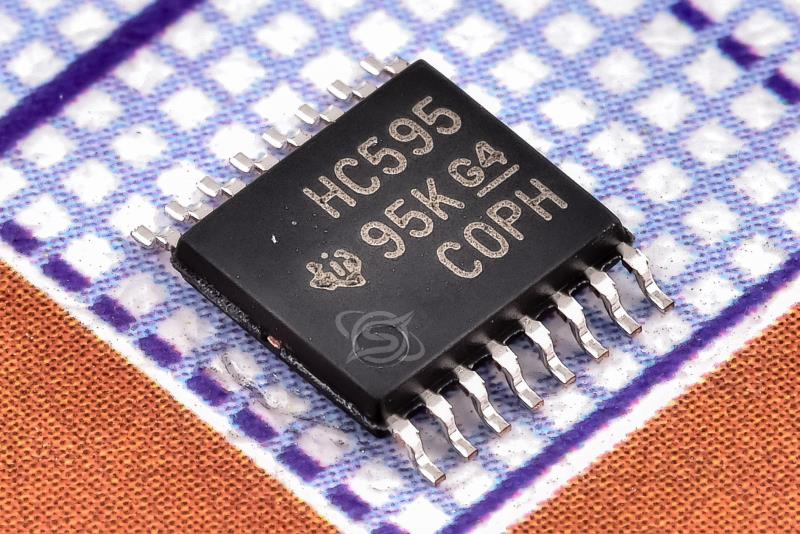

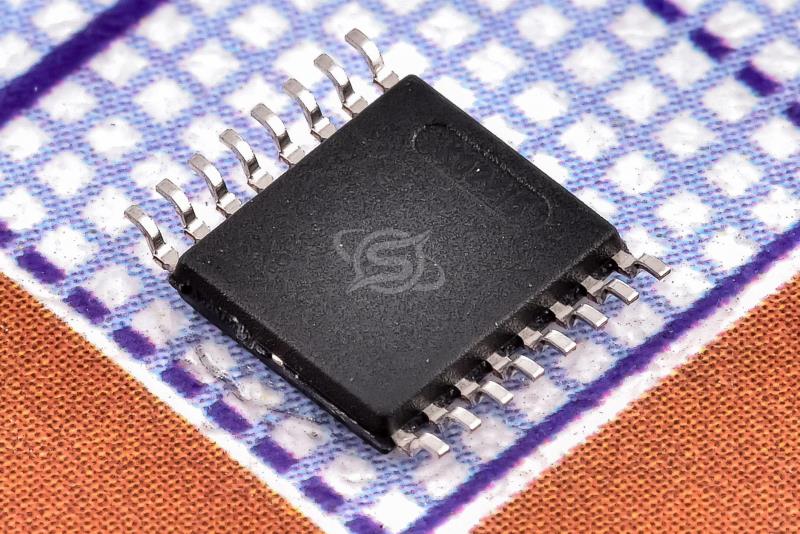

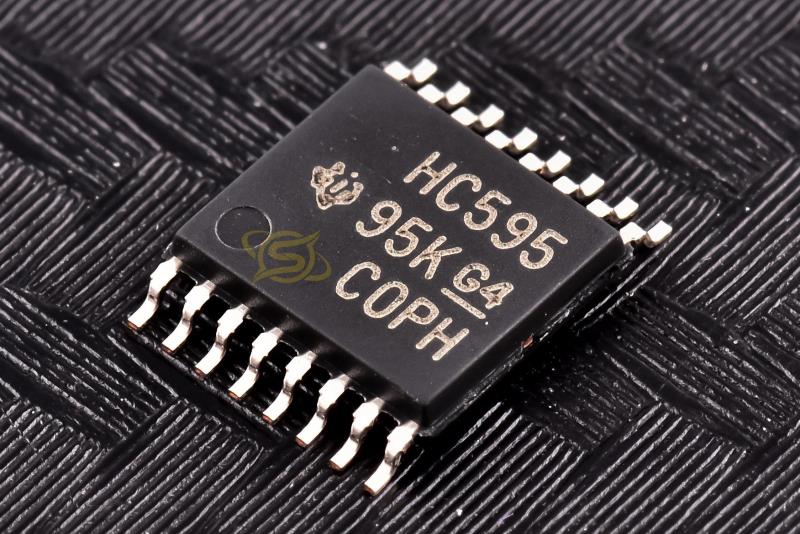

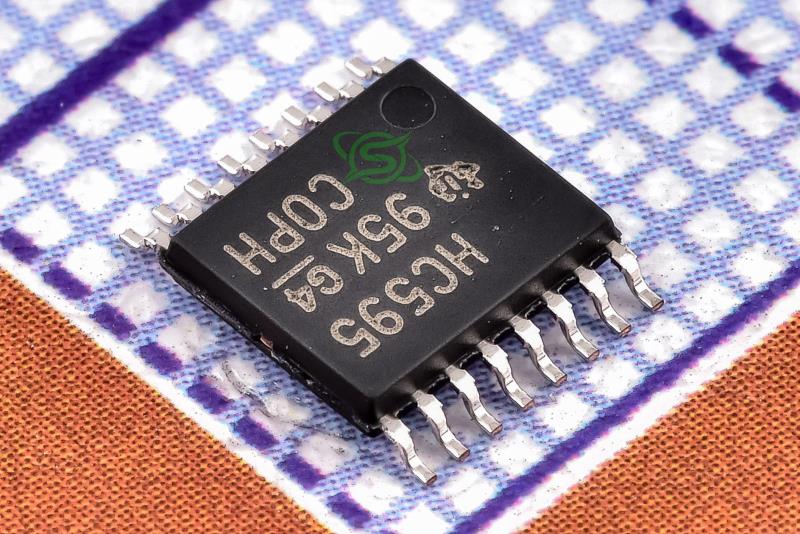

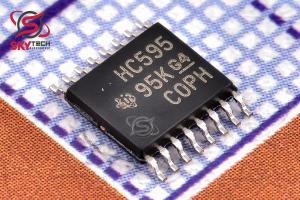

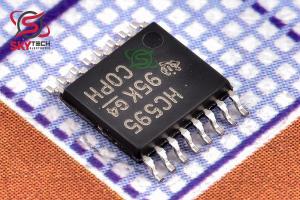

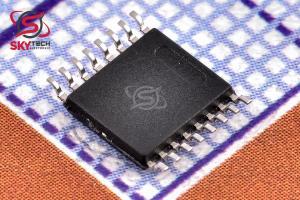

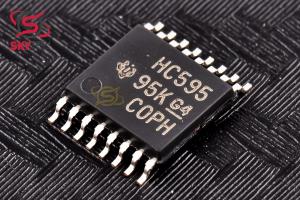

SN74HC595PWR
8Bit Shift Registers With 3-State Output Registers
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-16
قیمت تک فروشی 171,020 ریال
قیمت عمده 163,476 ریال (10 به بالا)
قیمت ویژه 160,458 ریال (100 به بالا)
قیمت فوق العاده158,950 ریال (1000 به بالا)
 قیمت تک فروشی 0.237 تتر با تخفیف
1.251.191.161.15
|
توضیحات
دستگاه‌هاي SNx4HC595 حاوي يک رجيستر شيفت 8 بيتي، سريالي و موازي خارج هستند که يک رجيستر ذخيره‌سازي 8 بيتي نوع D را تغذيه مي‌کند. ثبات ذخيره سازي داراي خروجي هاي 3 حالته موازي است. ساعت هاي جداگانه اي براي هر دو رجيستر شيفت و ذخيره سازي ارائه شده است. رجيستر شيفت داراي ورودي روشن (SRCLR)، ورودي سريال (SER) و خروجي هاي سريال براي آبشاري است.
هنگامي که ورودي فعال کردن خروجي (OE) زياد باشد، خروجي ها در حالت امپدانس بالا قرار دارند. SNx4HC595 يک رجيستر شيفت 8 بيتي است که يک ثبات ذخيره سازي 8 بيتي نوع D را تغذيه مي کند. هر دو ساعت ثبت تغيير (SRCLK) و ساعت ثبت ذخيره سازي (RCLK) با لبه مثبت فعال مي شوند. اگر هر دو ساعت به هم متصل باشند، شيفت رجيستر هميشه يک پالس ساعت جلوتر از ثبات ذخيره سازي است.
Description
The SNx4HC595 devices contain an 8-bit, serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. The storage register has parallel 3- state outputs. Separate clocks are provided for both the shift and storage register. The shift register has a direct overriding clear (SRCLR) input, serial (SER) input, and serial outputs for cascading.
When the output-enable (OE) input is high, the outputs are in the high-impedance state.The SNx4HC595 is part of the HC family of logic devices intended for CMOS applications. The SNx4HC595 is an 8-bit shift register that feeds an 8-bit D-type storage register. Both the shift register clock (SRCLK) and storage register clock (RCLK) are positive-edge triggered. If both clocks are connected together, the shift register always is one clock pulse ahead of the storage register.
|
