درایور رله

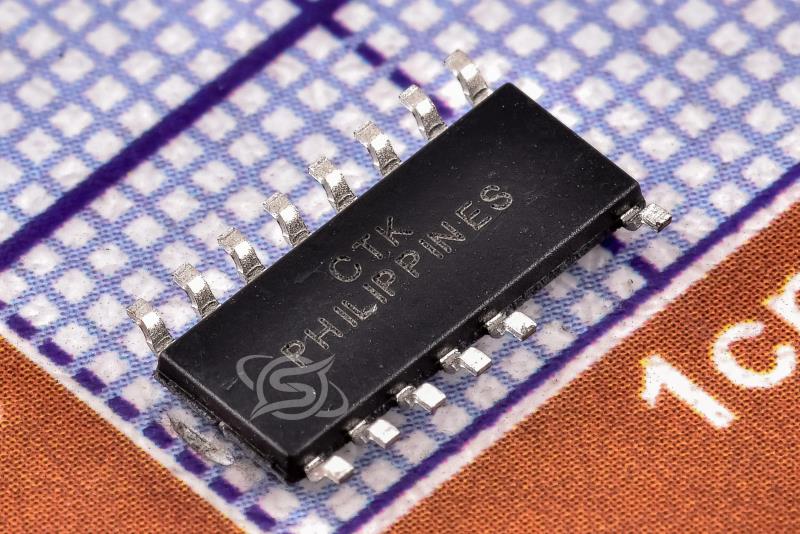

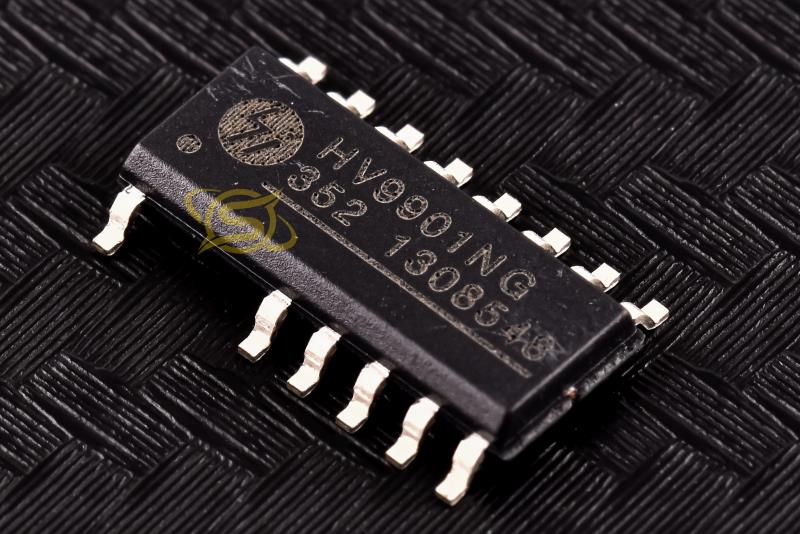

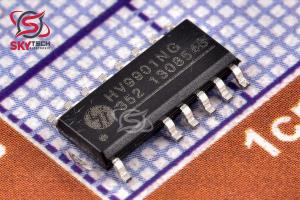

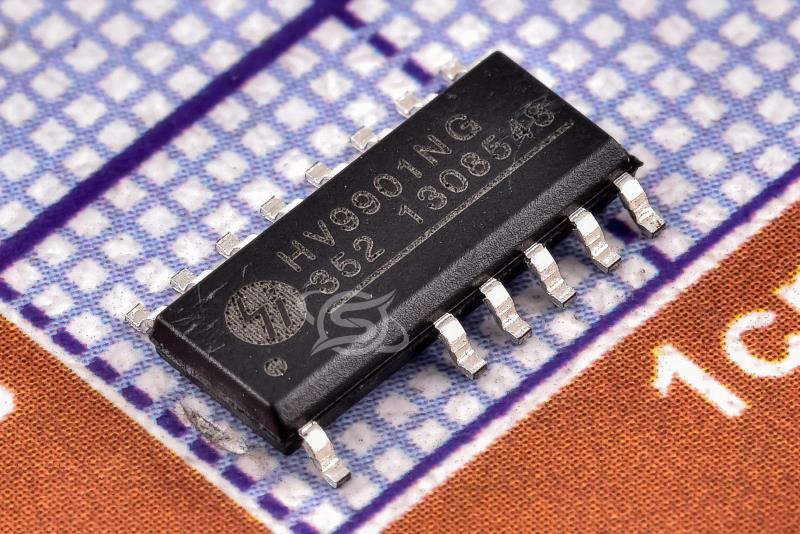

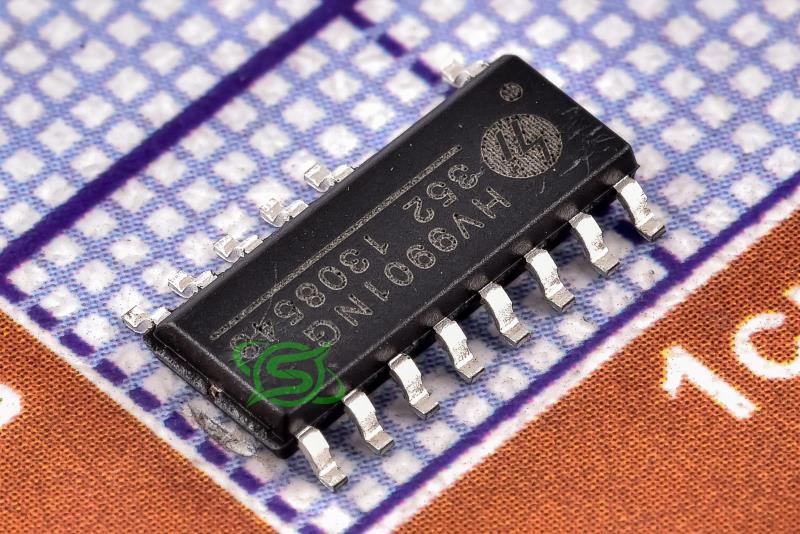

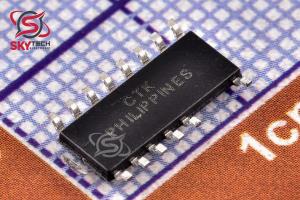

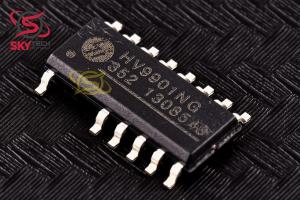

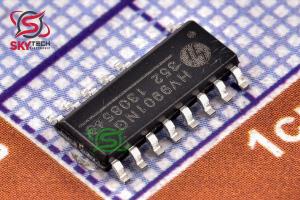

HV9901NG
Universal relay driver provides high-efficiency driving for low-voltage relays with supply voltages as high as 450V
کیفیت: ORIGINAL(distributor) پکیج: SOP-16
قیمت تک فروشی 6,231,147 ریال
قیمت عمده 5,936,426 ریال (10 به بالا)
قیمت ویژه 5,818,537 ریال (100 به بالا)
قیمت فوق العاده5,759,593 ریال (1000 به بالا)
 قیمت تک فروشی 6.072 تتر با تخفیف
32.9331.3630.7330.42
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
-0.5 ولت |
|
| حداکثر ولتاژ ورودي |
470 ولت |
|
توضیحات
درايور رله جهاني HV9901 رانندگي با راندمان بالايي را براي رله هاي ولتاژ پايين با ولتاژهاي تغذيه تا 450 ولت فراهم مي کند. به عنوان مثال، يک رله با سيم پيچ 5 ولت مي تواند مستقيماً از خط 120 VAC يا 230 VAC يکسو شده رانده شود.
آي سي شامل دو رگولاتور خطي ولتاژ بالا مي باشد. اولين مورد براي تامين برق مدارهاي کنترل داخلي است. دومي داراي ولتاژ خروجي قابل تنظيم و قابليت جريان خروجي 1 ميلي آمپر براي پشتيباني از مدارهاي خارجي مانند مدار کنترل ميکروکنترلر است.
جريان کشش، زمان کشش و جريان نگه داشتن رله به صورت جداگانه از طريق دو مقاومت و يک خازن قابل برنامه ريزي هستند. سوئيچينگ PWM را مي توان با يک ساعت خارجي يا با HV9901 ديگري که با فرکانس بالاتر کار مي کند هماهنگ کرد. رله از طريق ورودي فعال ENI کار مي کند.
قطبيت منطقي تحت کنترل POL ورودي قطبي است. نويز شنيداري که از رله مي آيد را مي توان با کار در فرکانس PWM بيش از 20 کيلوهرتز مهار کرد.
Description
The HV9901 universal relay driver provides high-efficiency driving for low-voltage relays with supply voltages as high as 450V. For example, a relay with a 5V coil can be driven directly from the rectified 120 VAC or 230 VAC line.
The IC includes two high-voltage linear regulators. The first one is for providing power to internal control circuitry. The second one has an adjustable output voltage and a 1 mA output current capability to support external circuitry, such as a microcontroller control circuit.
The pull-in current, pull-in time and hold current for the relay are individually programmable through two resistors and a capacitor. PWM switching can be synchronized with an external clock or with another HV9901 operating at a higher frequency. The relay is operated through the enable input ENI.
Logic polarity is under control of the polarity input POL. Audible noise coming from the relay can be suppressed by operating at a PWM frequency exceeding 20 kHz
|
