فرستنده و گیرنده باس دو بیتی

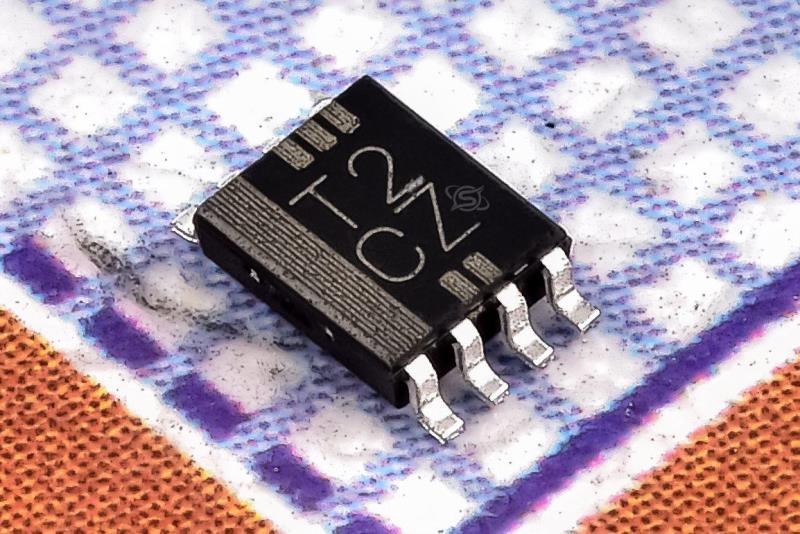

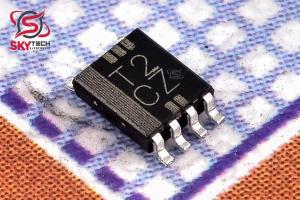

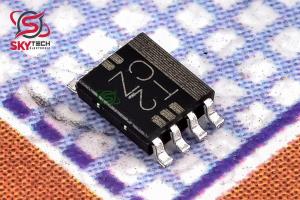

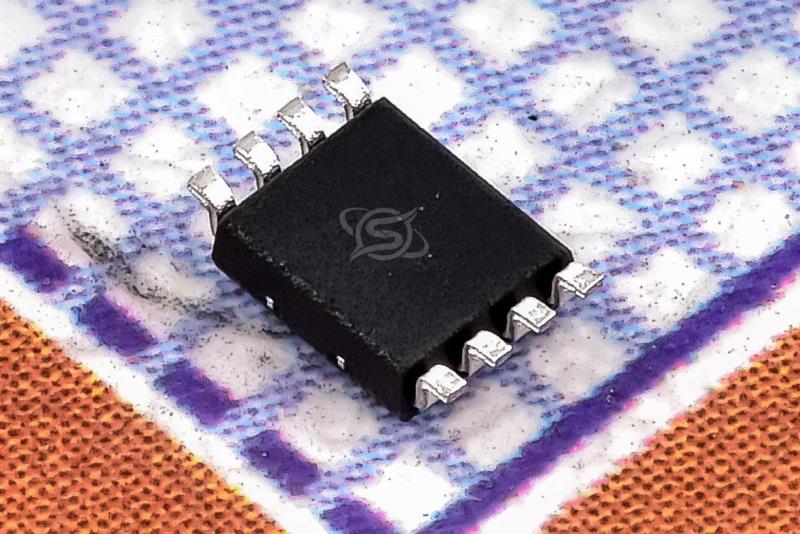

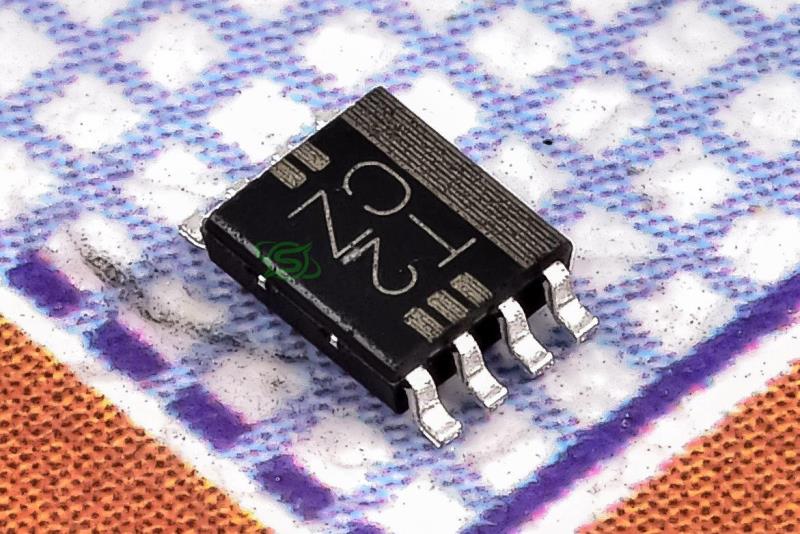

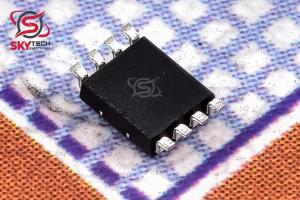

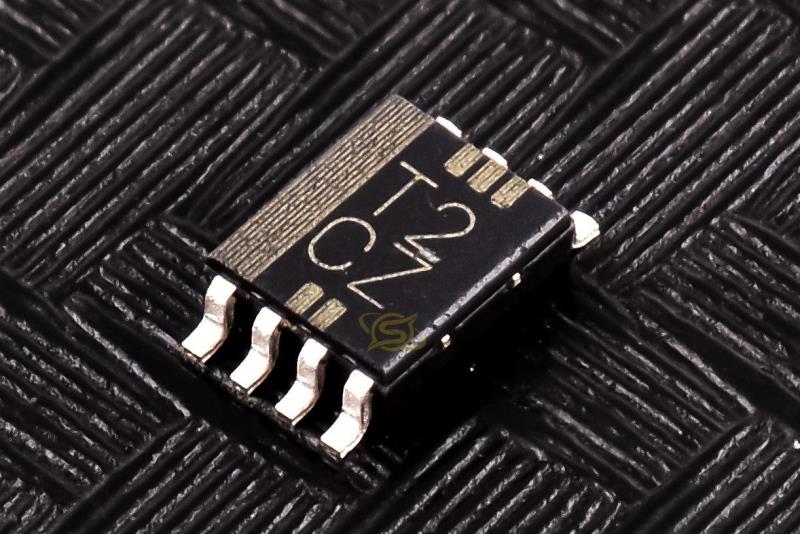

SN74LVC2T45DCUR
Dual-Bit Dual-Supply Bus Transceiver
کیفیت: ORIGINAL(distributor) پکیج: VSSOP-8
قیمت تک فروشی 243,811 ریال
قیمت عمده 232,244 ریال (10 به بالا)
قیمت ویژه 227,617 ریال (100 به بالا)
قیمت فوق العاده225,304 ریال (1000 به بالا)
 قیمت تک فروشی 0.294 تتر با تخفیف
1.661.581.551.54
|
توضیحات
اين فرستنده گيرنده باس غير معکوس دو بيتي از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. پورت A براي رديابي VCCA طراحي شده است. VCCA هر ولتاژ تغذيه از 1.65 ولت تا 5.5 ولت را مي پذيرد. پورت B براي رديابي VCCB طراحي شده است. VCCB هرگونه ولتاژ تغذيه از 1.65 ولت تا 5.5 ولت را مي پذيرد. اين امکان ترجمه دو جهته ولتاژ پايين جهاني بين هر يک از گره هاي ولتاژ 1.8-V، 2.5-V، 3.3-V و 5-V را فراهم مي کند. SN74LVC2T45 براي ارتباط ناهمزمان بين دو گذرگاه داده طراحي شده است. سطوح منطقي ورودي کنترل جهت (DIR) يا خروجي هاي پورت B يا خروجي هاي پورت A را فعال مي کند. هنگامي که خروجي هاي پورت B فعال مي شوند، دستگاه داده ها را از گذرگاه A به گذرگاه B و هنگامي که خروجي هاي پورت A فعال مي شوند، از گذرگاه B به گذرگاه A ارسال مي کند. مدار ورودي در هر دو پورت A و B هميشه فعال هستند و بايد داراي يک سطح منطقي HIGH يا LOW اعمال شوند تا از ICC و ICCZ اضافي جلوگيري شود. SN74LVC2T45 طوري طراحي شده است که VCCA مدار ورودي DIR را تامين مي کند. اين دستگاه به طور کامل براي برنامه هاي خاموش کردن جزئي با استفاده از Ioff مشخص شده است. مدار Ioff خروجي‌ها را غيرفعال مي‌کند و از جريان برگشتي آسيب‌ديده در هنگام خاموش شدن دستگاه جلوگيري مي‌کند. ويژگي جداسازي VCC تضمين مي کند که اگر يکي از ورودي هاي VCC در GND باشد، هر دو پورت در حالت امپدانس بالا قرار دارند.
Description
This dual-bit noninverting bus transceiver uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.65 V to 5.5 V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 V to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.8-V, 2.5- V, 3.3-V, and 5-V voltage nodes. The SN74LVC2T45 is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input activate either the B-port outputs or the A-port outputs. The device transmits data from the A bus to the B bus when the B-port outputs are activated, and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports are always active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ. The SN74LVC2T45 is designed so that VCCA supplies the DIR input circuit. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. The VCC isolation feature ensures that if either VCC input is at GND, both ports are in the high-impedance state.
|
