مولتی ویبراتور مونواستابل

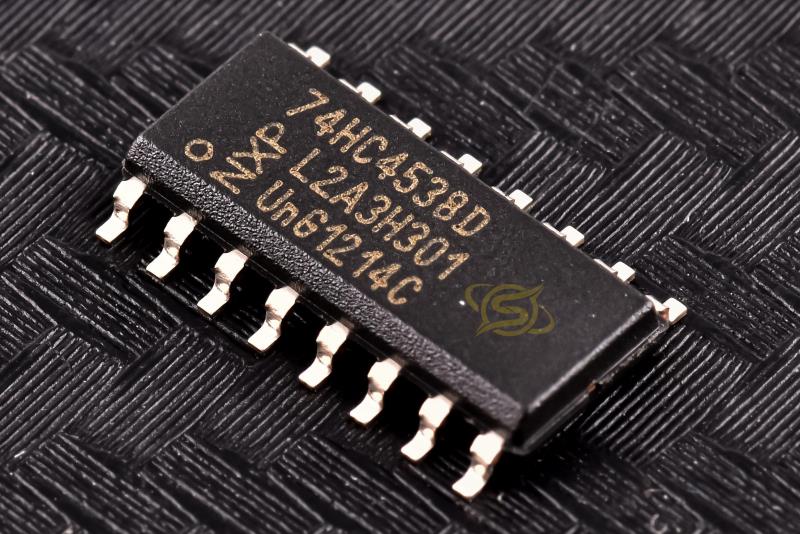

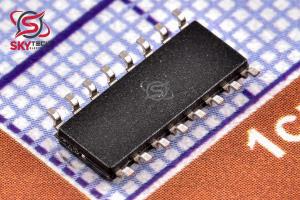

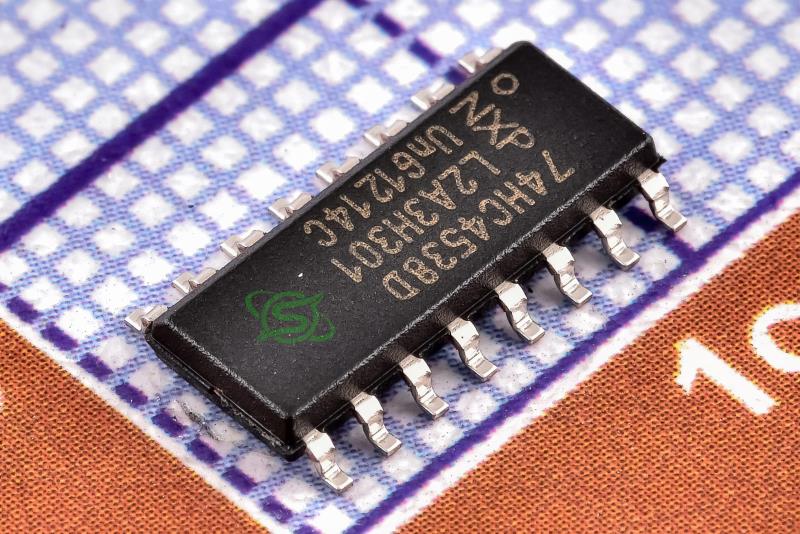

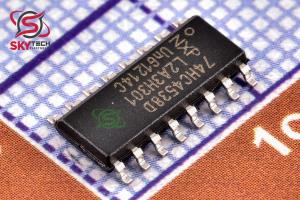

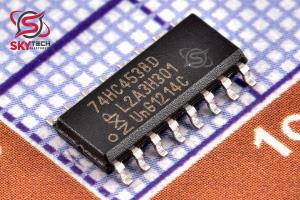

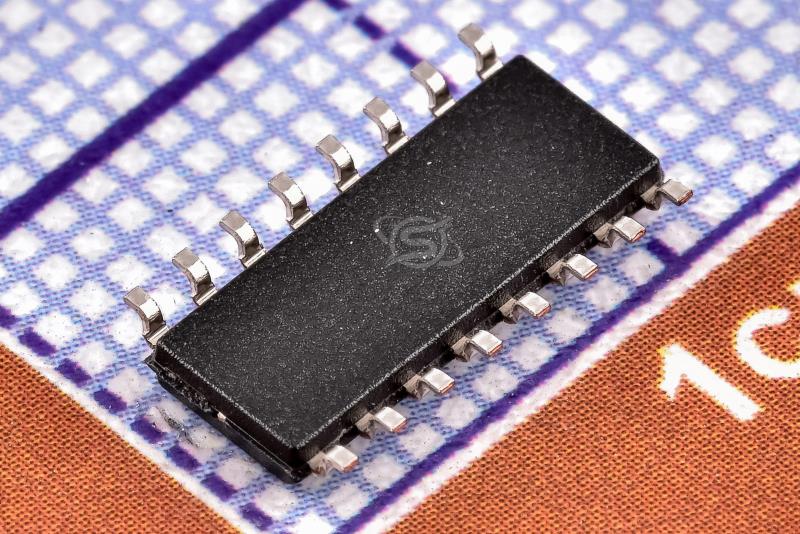

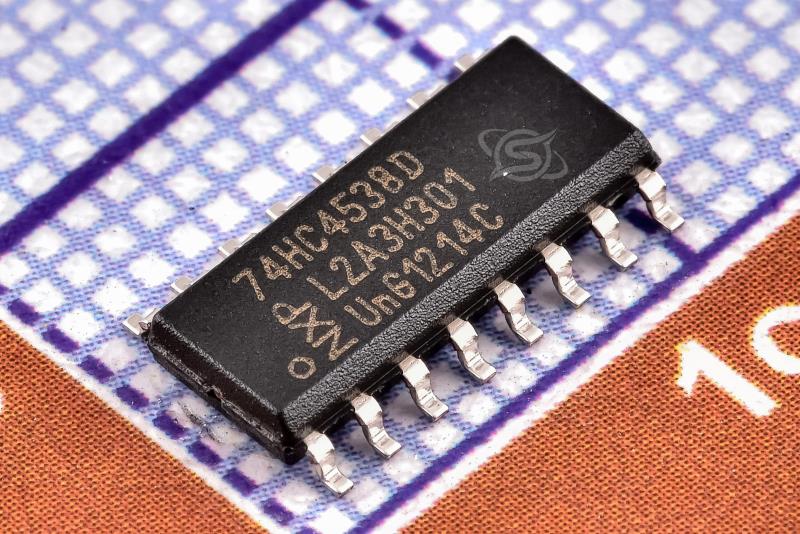

74HC4538D
Dual retriggerable precision monostable multivibrator
کیفیت: ORIGINAL(distributor) پکیج: SO-16
قیمت تک فروشی 196,911 ریال
قیمت عمده 189,420 ریال (10 به بالا)
قیمت ویژه 186,423 ریال (100 به بالا)
قیمت فوق العاده184,925 ریال (1000 به بالا)
 قیمت تک فروشی 0.273 تتر با تخفیف
1.251.191.161.15
|
توضیحات
74HC/HCT4538 دستگاه‌هاي پرسرعت Si-gate CMOS هستند و با پين‌هاي «4538» از سري «4000B» سازگار هستند. آنها مطابق با استاندارد JEDEC شماره مشخص شده اند. 7A. 74HC/HCT4538 مولتي ويبراتورهاي مونوپايدار دوگانه قابل بازگرداني و تنظيم مجدد هستند.
هر مولتي ويبراتور داراي يک ورودي ماشه/تريگر LOW فعال (nA0)، يک ورودي فعال تريگر/ريتريگر HIGH (nA1)، يک ورودي بازنشاني مستقيم فعال LOW (nRD)، يک خروجي (nQ) و مکمل آن (nQ) و دو مي باشد. پين (nCTC و nRCTC) براي اتصال اجزاي زمان بندي خارجي Ct و Rt.
تغييرات عرض پالس معمولي در محدوده دما ± 0.2 درصد است. "4538" ممکن است توسط لبه هاي مثبت يا منفي پالس ورودي فعال شود. مدت زمان و دقت پالس خروجي توسط مولفه هاي زمان بندي خارجي Ct و Rt تعيين مي شود.
عرض پالس خروجي (T) برابر با 0.7 × Rt × Ct است. تکنيک هاي طراحي خطي کنترل دقيق عرض پالس خروجي را تضمين مي کند. سطح LOW در nRD پالس خروجي را فوراً خاتمه مي دهد. عملکرد اشميت تريگر در ورودي هاي تريگر مدار را در برابر زمان هاي خيز و سقوط کندتر تحمل مي کند.
Description
The 74HC/HCT4538 are high-speed Si-gate CMOS devices and are pin compatible with “4538” of the “4000B” series. They are specified in compliance with JEDEC standard no. 7A. The 74HC/HCT4538 are dual retriggerable-resettable monostable multivibrators.
Each multivibrator has an active LOW trigger/retrigger input (nA0), an active HIGH trigger/retrigger input (nA1) , an overriding active LOW direct reset input (nRD), an output (nQ) and its complement (nQ), and two pins (nCTC and nRCTC) for connecting the external timing components Ct and Rt.
Typical pulse width variation over temperature range is ± 0.2%. The “4538” may be triggered by either the positive or the negative edges of the input pulse. The duration and accuracy of the output pulse are determined by the external timing components Ct and Rt.
The output pulse width (T) is equal to 0.7 × Rt × Ct. The linear design techniques guarantee precise control of the output pulse width. A LOW level at nRD terminates the output pulse immediately. Schmitt-trigger action in the trigger inputs makes the circuit highly tolerant to slower rise and fall times.
|
