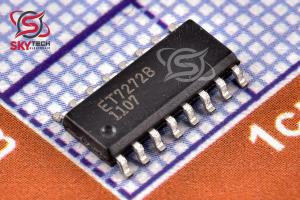

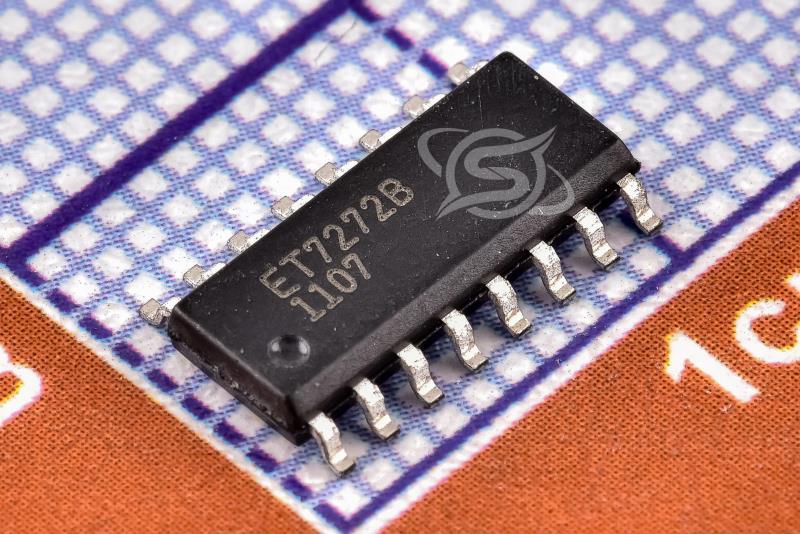

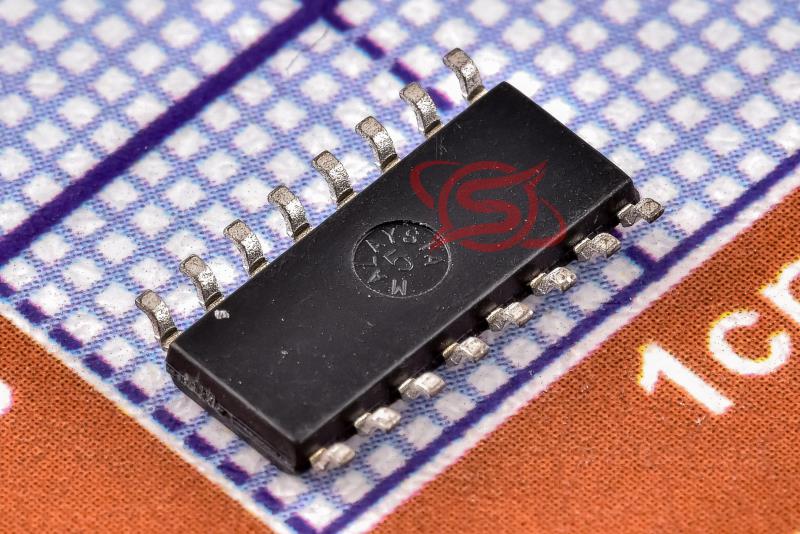

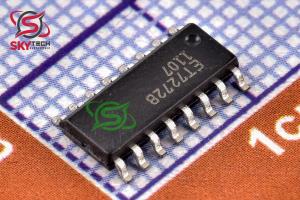

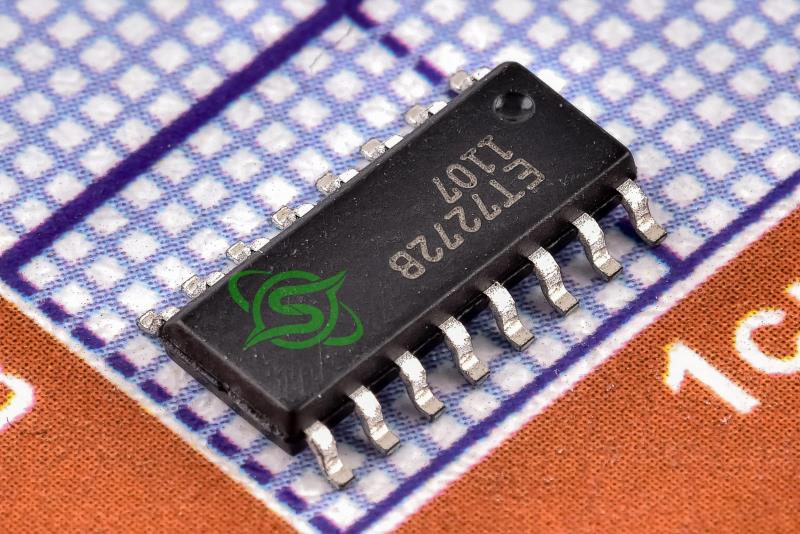

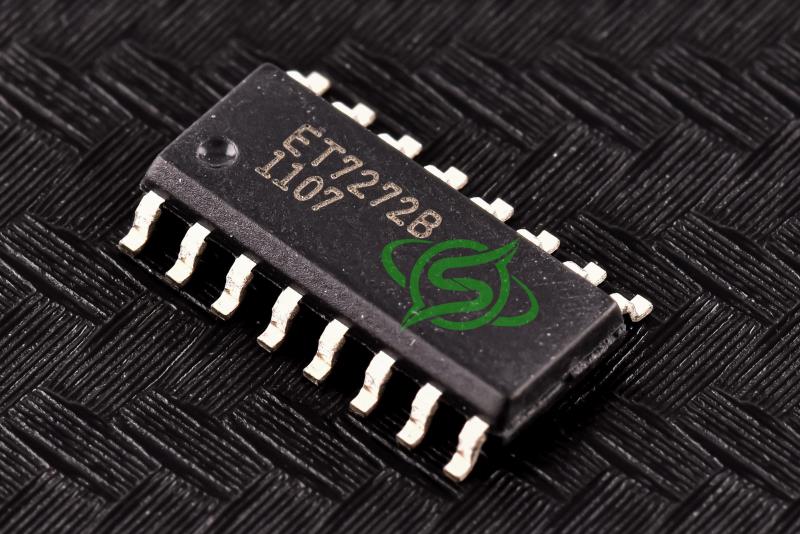

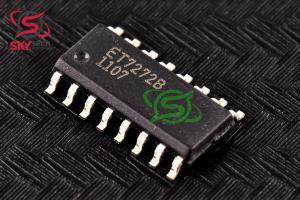

راه انداز تفاضلی

ET7272B

QUAD DIFFERENTIAL LINE DRIVER SEPARATE LOGIC BIAS AND DRIVER BIAS, WITH TRI-STATE OUTPUTS

کیفیت: ORIGINAL(distributor)       پکیج: SOP-16

قیمت تک فروشی  2,106,141  ریال

قیمت عمده  2,006,563  ریال (10 به بالا)

قیمت ویژه  1,966,732  ریال (100 به بالا)

قیمت فوق العاده1,946,816  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.989  تتر با تخفیف

16.6315.8415.5215.36


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOP-16
نوع محصول DIFFERENTIAL LINE DRIVER
حداکثر دماي کاري +115     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
حداقل ولتاژ ورودي 3.5     ولت
حداکثر ولتاژ ورودي 30     ولت



توضیحات

اين درايورهاي خط در کاربردهايي که پايه 4 = 5 ولت و پايه 12 = GND هستند، با 26LS31 سازگار هستند. ديودهاي گيره داخلي در هنگام رانندگي با طول کابل بيش از 100 متر، عملکرد بدون مشکل را امکان پذير مي کنند. منابع اسپليت براي به حداقل رساندن اتلاف انرژي آماده به کار در کاربردهاي ولتاژ بالا ارائه شده است. منطق بايد از منبع تغذيه 5 ولتي تنظيم شده در پين VccBias تغذيه شود. سپس مراحل خروجي ممکن است توسط يک منبع جداگانه در VccDrivers تا 30 ولت تغذيه شوند. نوسانات ولتاژ خروجي 0.3 ولت تا VCC-1.9 ولت معمولي است. خروجي ها در برابر اتصالات کوتاه به زمين، اتصالات کوتاه به Vcc و ساير خروجي ها با يک طرح دو برابري محدود کردن جريان و خاموش شدن حرارتي محافظت مي شوند. اين کارکرد بسيار قابل اعتماد را در محيط هاي سخت تضمين مي کند. خروجي ها ممکن است با اعمال يک منطق بالا در EN-pin در حالت امپدانس بالا قرار گيرند. براي عادي عمليات، اين پين بايد در منطق پايين يا زمين باشد.



Description

These line drivers are pin compatible with 26LS31 in applications where pin 4 = 5V and pin 12 = GND. Internal clamp diodes allow trouble-free operation when driving cable lengths exceeding 100m. Split supplies are provided to minimize standby power dissipation in high voltage applications. The logic should be powered from a regulated 5V supply at the VccBias pin. The output stages may then be powered by a separate supply at VccDrivers, up to 30V. Output voltage swings of 0.3V to VCC-1.9V are typical. The outputs are protected against shorts to ground, shorts to Vcc and to other outputs, by a two-fold scheme of current limiting and thermal shutdown. This assures highly reliable operation in harsh environments. The outputs may be placed into a high impedance state by application of a logic high at the EN- pin. For normal operation, this pin should be at logic low or grounded.
