راه انداز گیت

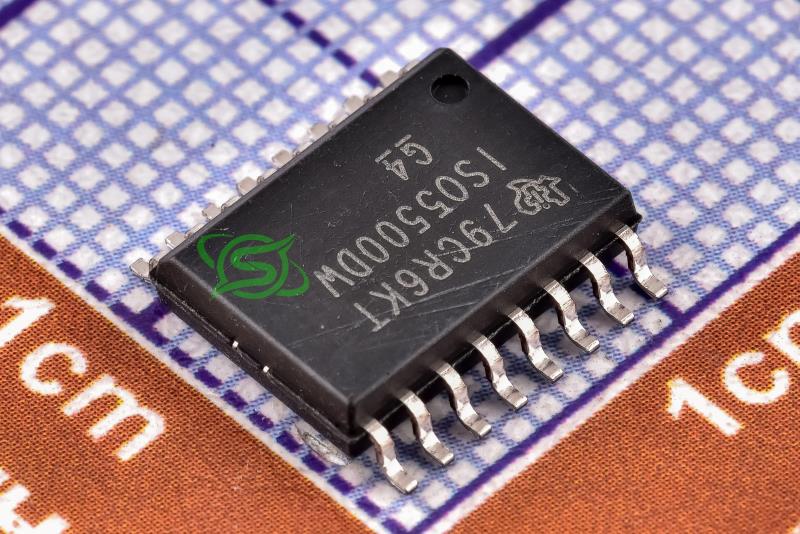

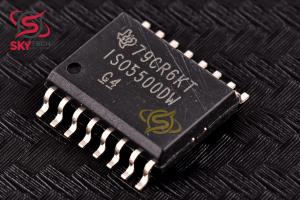

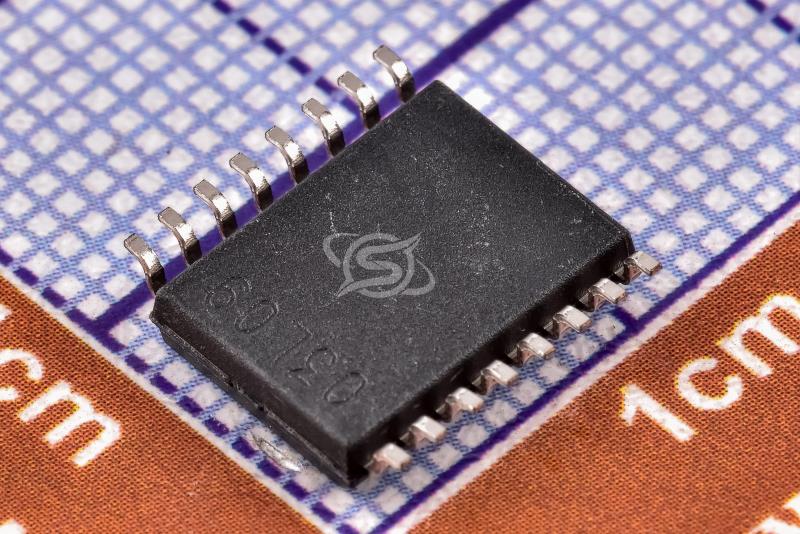

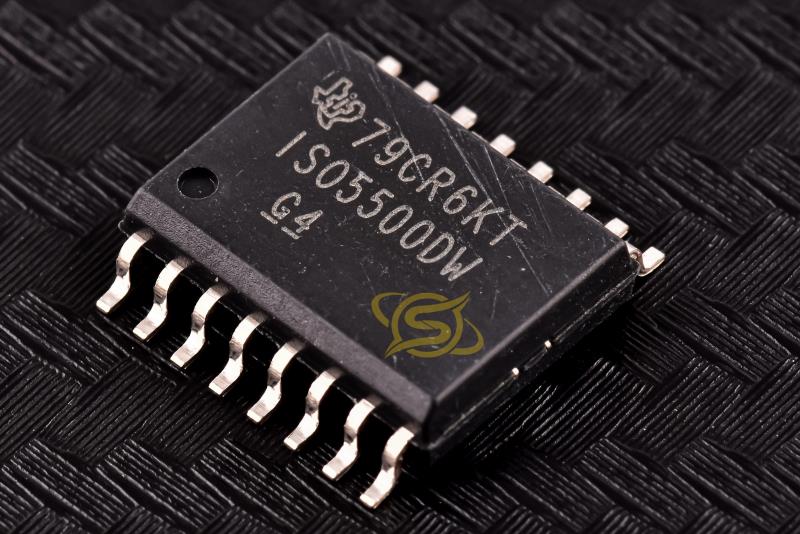

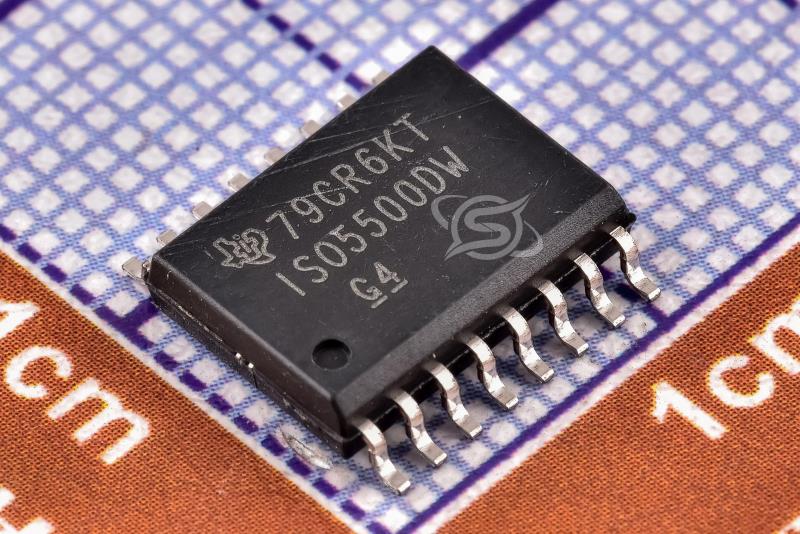

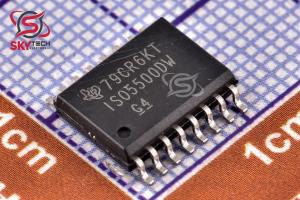

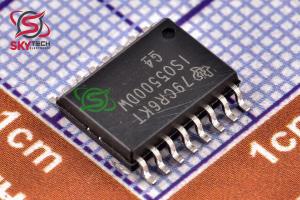

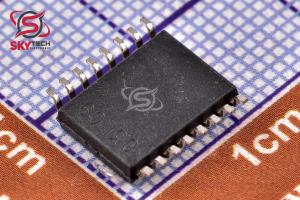

ISO5500DW
2.5A Isolated IGBT, MOSFET Gate Driver
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 7,828,226 ریال
قیمت عمده 7,456,370 ریال (10 به بالا)
قیمت ویژه 7,307,628 ریال (100 به بالا)
قیمت فوق العاده7,233,256 ریال (1000 به بالا)
 قیمت تک فروشی 8.818 تتر با تخفیف
50.44847.0446.56
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Texas Instruments |
|
توضیحات
ISO5500 يک درايور گيت ايزوله براي IGBT ها و ماسفت ها با درجه بندي توان تا lc = 150 A و VCE = 600 ولت است. منطق ورودي TTL و مرحله توان خروجي توسط يک مانع جداسازي خازني دي اکسيد سيليکون (SiO2) از هم جدا مي شوند. هنگامي که دستگاه همراه با منابع تغذيه ايزوله استفاده مي شود، ولتاژ بالا را مسدود مي کند، زمين را ايزوله مي کند و از ورود جريان هاي نويز به زمين محلي و تداخل يا آسيب رساندن به مدارهاي حساس جلوگيري مي کند.
اين دستگاه حفاظت از جريان بيش از حد (DESAT) را براي IGBT يا MOSFET ارائه مي‌کند در حالي که يک مدار قفل کم ولتاژ (UVLO) منبع تغذيه خروجي را براي اطمينان از ولتاژ کافي درايو گيت نظارت مي‌کند. اگر منبع خروجي به زير 12 ولت کاهش يابد، UVLO ترانزيستور قدرت را با هدايت خروجي درايو گيت به حالت منطقي پايين خاموش مي کند.
براي يک خطاي DESAT، ISO5500 يک روش خاموش کردن نرم را آغاز مي کند که به آرامي جريان IGBT/MOSFET را به صفر مي رساند و در عين حال از افزايش ولتاژ ناشي از di/dt جلوگيري مي کند.
Description
The ISO5500 is an isolated gate driver for IGBTs and MOSFETs with power ratings of up to lc = 150 A and VCE = 600 V. Input TTL logic and output power stage are separated by a capacitive, silicon dioxide (SiO2), isolation barrier. When used in conjunction with isolated power supplies, the device blocks high voltage, isolates ground, and prevents noise currents from entering the local ground and interfering with or damaging sensitive circuitry.
The device provides over-current protection (DESAT) to an IGBT or MOSFET while an Undervoltage Lockout circuit (UVLO) monitors the output power supply to ensure sufficient gate drive voltage. If the output supply drops below 12 V, the UVLO turns the power transistor off by driving the gate drive output to a logic low state.
For a DESAT fault, the ISO5500 initiates a soft shutdown procedure that slowly reduces the IGBT/MOSFET current to zero while preventing large di/dt induced voltage spikes.
|
